MSA 160 C, MSA 200 C
pyccкий
173

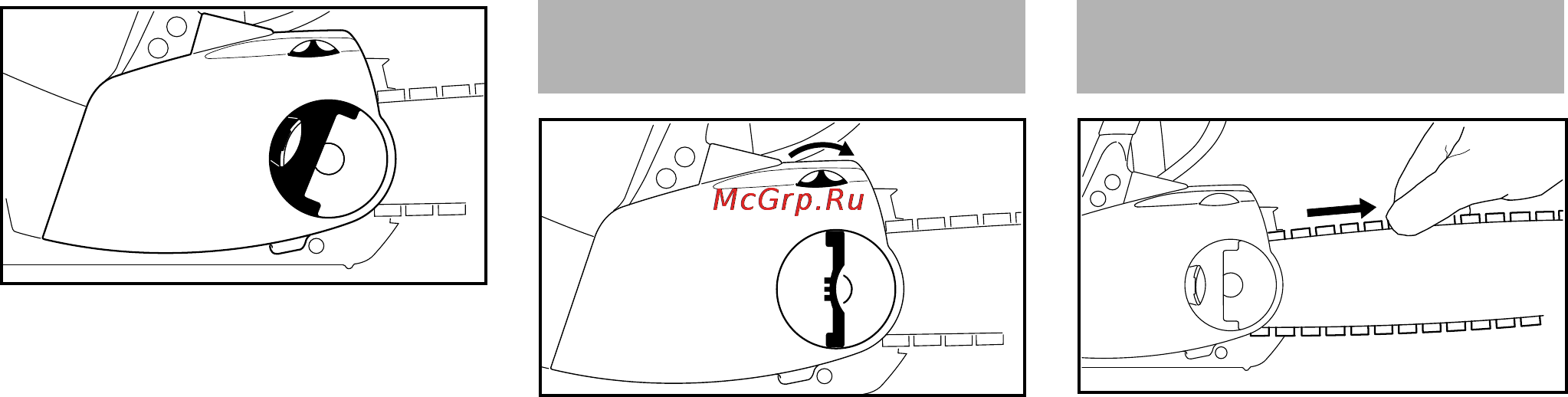

При установке крышки цепной
звездочки зубья натяжной звёздочки
и зажимного диска должны
зацепляться друг с другом, при
необходимости,
N немного повернуть натяжную
звёздочку (4), пока крышка
цепной звездочки не будет
полностью придвинута к корпусу
двигателя
N Раскрыть рукоятку (5) (пока она
не зафиксируется)
N Установить барашковую гайку и
слегка завинтить
N Далее см. "Натяжение пильной
цепи"
Для дополнительного натяжения
пильной цепи во время эксплуатации:
N Аккумулятор выньте из
устройства
N Раскрыть рукоятку барашковой
гайки и ослабить барашковую
гайку
N Натяжную звёздочку (1)
повернуть до упора вправо
N Барашковую гайку (2) крепко
затянуть вручную
N Опустить ручку барашковой гайки
N Далее: см. раздел "Контроль
натяжения пильной цепи"
Новая пильная цепь должна
подтягиваться значительно чаще,
чем цепь, находящаяся длительное
время в эксплуатации!
N Проверять натяжение пильной
цепи чаще – см. раздел "Указания
по эксплуатации"
N Аккумулятор выньте из
устройства
N Надеть защитные перчатки
N Защиту руки потянуть в
направлении трубчатой рукоятки
пока не будет слышен щелчок и
защита руки не будет находится в
положении ‚ – тормоз цепи
отпущен
N Пильная цепь должна прилегать к
нижней стороне направляющей
шины, а также должна
существовать возможность
протягивания цепи от руки вдоль
направляющей шины
N Если необходимо, подтянуть
пильную цепь
Новая пильная цепь должна
подтягиваться значительно чаще,
чем цепь, находящаяся длительное
время в эксплуатации.
N Проверять натяжение пильной
цепи чаще, см. раздел "Указания
по эксплуатации"
4
5
3999BA006 KN
Натяжение цепи пилы
(быстрое натяжение цепи)
2
1
3999BA007 KN
Контроль натяжения
пильной цепи
3999BA008 KN
