MSA 160 C, MSA 200 C
українська
276
Пильний ланцюг, направляюча шина
та ланцюгова зірочка утворюють
ріжучу гарнітуру.
Ріжуча гарнітура, яка входить в об'єм
поставки оптимально підібрана до
бензопили.

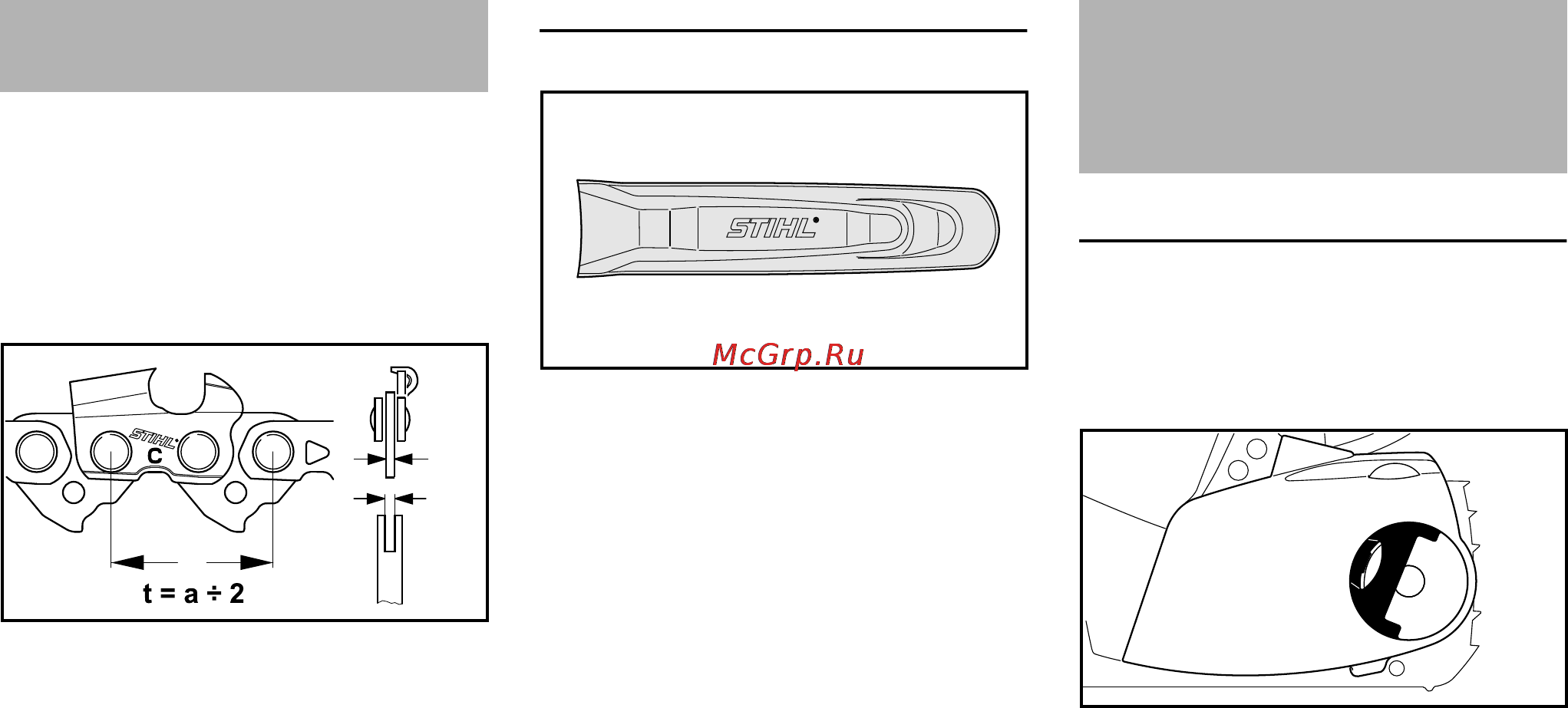

– Крок (t) пильного ланцюга (1),
ланцюгової зірочки та поворотної
зірочки направляючої шини
Rollomatic повинні співпадати
– Товщина ведучої ланки (2)
пильного ланцюга (1) повинна
відповідати ширині пазу
направляючої шини (3)
При поєднанні компонентів, які не
відповідають один одному, ріжуча
гарнітура вже після короткого терміну
експлуатації може отримати
пошкодження, які не підлягають
ремонту.
Захист ланцюга
У об'єм поставки входить відповідний
до ріжучої гарнітури захист ланцюга.
Якщо на бензопилі використовуються
направляючі шини різної довжини,
завжди слід використовувати
відповідний захист ланцюга, який
покриває всю направляючу шину.
На захисті ланцюга збоку нанесені
дані стосовно довжини направляючих
шин, які для нього підходять.
Зняти кришку зірочки ланцюга
N Захист руки встановити у
положення ƒ
N Акумулятор вийняти із агрегату
N Підняти рукоятку (1) (поки вона не
зафіксується)
N Баранчикову гайку (2) повернути
вліво, поки вона не буде вільно
висіти у кришці зірочки
ланцюга (3)
N Зняти кришку зірочки ланцюга (3)
Ріжуча гарнітура
001BA248 KN
1
2
3
a
001BA244 KN
Монтаж направляючої
шини та ланцюга пили
(швидке натягування
ланцюга)
1
3999BA001 KN
3
2
