![Stihl MSA 160 C-BQ [86/524] Údržba a ostření pilového řetězu](/img/pdf.png)
Stihl MSA 160 C-BQ [86/524] Údržba a ostření pilového řetězu
![Stihl MSA 160 C-BQ [86/524] Údržba a ostření pilového řetězu](/views2/1076293/page86/bg56.png)
MSA 160 C, MSA 200 C
česky
84

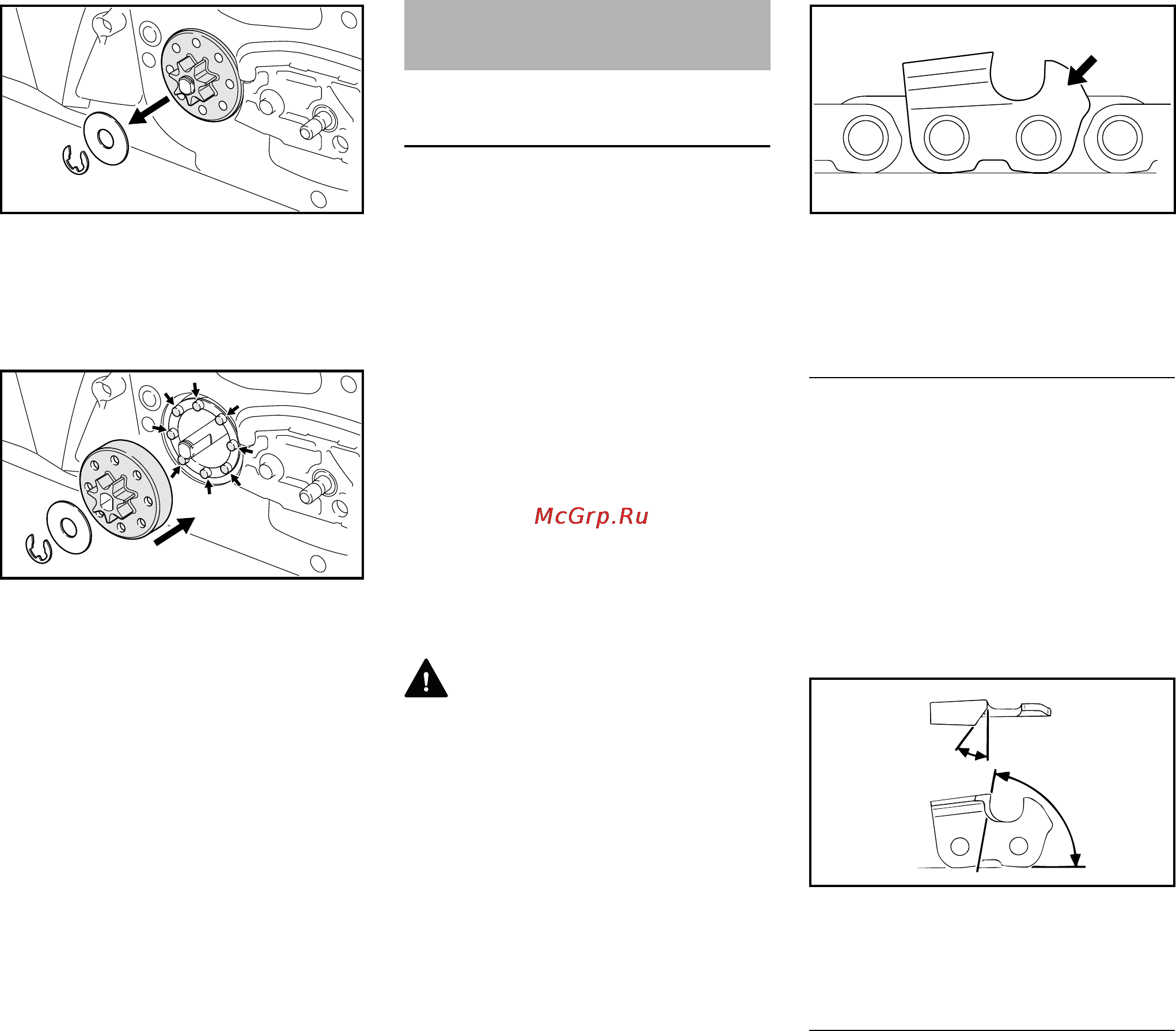

N Šroubovákem odtlačit pojistnou
podložku (1).
N Podložku (2) sejmout.
N Řetězku (3) stáhnout.
N Nasadit novou řetězku – dbát na to,
aby vodící kolíky šneka (šipky)
zapadly do předurčených otvorů na
řetězce a řetězku pak až na doraz
nasunout.
N Namontovat podložku (2) a
pojistnou podložku (1).
Řezat lehce bez námahy se správně
naostřeným řetězem
Správně naostřený pilový řetěz vniká do
dřeva již při nepatrném tlaku do řezu.
Nikdy nepracovat s tupým nebo
poškozeným řetězem – vede to k
přílišné tělesné námaze, vysoké zátěži
vibracemi, neuspokojivému řeznému
výsledku a k vysokému stupni
opotřebení.
N Pilový řetěz vyčistit.
N Zkontrolovat, nejsou-li řetězové
články prasklé nebo nýty
poškozené.
N Poškozené nebo opotřebované
části řetězu obnovit. Nové díly je
třeba přizpůsobit tvaru a stupni
opotřebení ostatních dílů – nové díly
je třeba patřičně opracovat.
VAROVÁNÍ
Níže uvedené úhly a rozměry je třeba
bezpodmínečně dodržet. Nesprávně
naostřený pilový řetěz – zejména pak
příliš nízké omezovače hloubky – mohou
mít za následek zvýšení sklonu
motorové pily ke zpětnému rázu – hrozí
nebezpečí úrazu!
Označení (a) rozteče řetězu je vyraženo
do prostoru omezovače hloubky
každého řezacího zubu.
Používat pouze speciální pilníky pro
pilové řetězy! Jiné pilníky jsou co do
tvaru a seku nevhodné.
Rozměr rozteče je směrodatný pro volbu
průměru pilníku – viz tabulka "Nářadí pro
ostření".
Při dodatečném ostření je
bezpodmínečně nutné zachovat
všechny úhly na řezacích zubech.
A Úhel ostření
B Úhel čela
3
3999BA021 KN
2
1
3999BA022 KN
1
2
3
Údržba a ostření pilového
řetězu
Označení (a)Rozteč řetězu
couly mm
7 1/4 P 6,35
Typ řetězu Úhel (°)
AB
Picco Micro (PM) 30 75
689BA027 KN
a
A
B
689BA021 KN
