MSA 160 C, MSA 200 C
български
372
– никога не работете на
нестабилни местоположения
(площадки)
– никога не режете над нивото на
раменете си
– никога не работете с една ръка
Вкарвайте моторния трион с пълна
газ във вреза и забивайте здраво
зъбната опора в дървесината – едва
тогава режете.
Никога не работете без зъбна опора,
трионът може да тласне работещия с
него в посока напред. Винаги
забивайте здраво зъбната опора.
В края на даден срез моторният трион
вече не е подпрян в разреза
посредством режещата гарнитура.
Работещият с моторния трион трябва
да поеме силата на теглото му –
опасност от загуба на контрол върху
машината!
Рязане на тънки дървета:
– Да се ползва стабилно
затегателно устройство – магаре
за рязане на дърва
– не притискайте дървото с крак
– Не бива други хора да държат
дървото или да помагат по
какъвто и да е начин
Кастрене на клони:
– използвайте режеща верига,
която не предизвиква обратен
удар
– по възможност подпирайте
моторния трион при работа
– при кастрене на клони да не се
стои на дънера на дървото
– Не режете с предната част на
шината
– внимавайте за клони, които стоят
под напрежение
– Никога не режете по няколко
клона наведнъж

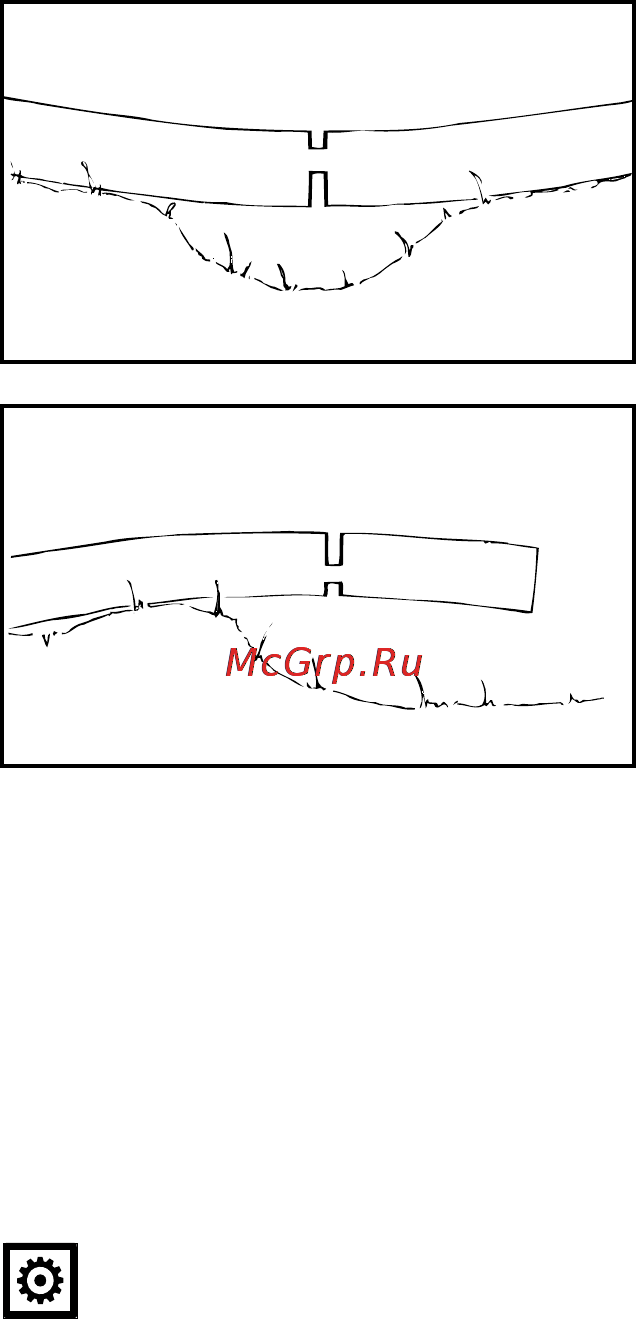

Дървета, лежащи или стоящи под
напрежение:
Да се спазва обезателно правилната
последователност на рязане (най-
напред откъм страната, която е под
натиск (1), след това откъм страната,
която е под напрежение на опън (2), в
противен случай моторният трион
може да се заклещи или да
предизвика обратен удар – опасност
от нараняване!
N Откъм страната, която е под
натиск (1) се прави облекчаващ
разрез
N Откъм страната, която е под
напрежение на опън (2) се прави
разделителен разрез
При разделителния разрез се реже
отдолу нагоре (ръчен врез назад) –
опасност от обратен тласък!
УКАЗАНИЕ
Лежащото дърво не трябва да допира
земята с частта, която ще се реже –
иначе ще се повреди режещата
верига.
1
001BA151 KN
2
1
001BA152 KN
2
