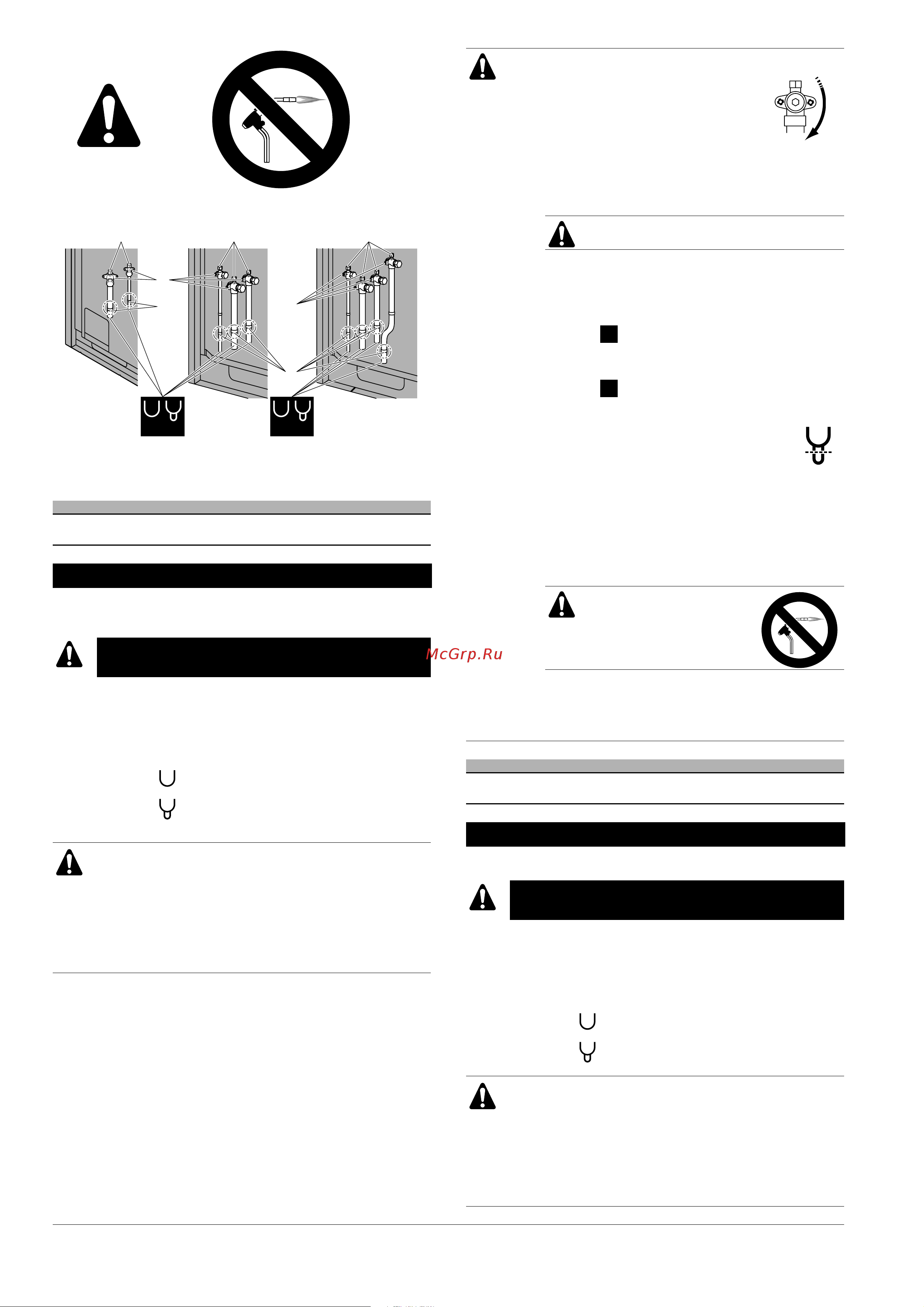

![Daikin RZQ140C7V1B [14/16] Tillegg til installeringshåndbok](/views2/1769675/page14/bge.png)
13
4PW63270-1 – 06.2010
Se till att följa instruktionerna nedan för avlägsnandet av ett
hopklämt rör.
Sørg for å følge instruksene under for å fjerne de klemte rørene.
Tillägg till installationsmanualen
S Borttagande av de hopklämda rören
Avlägsna aldrig det hopklämda röret genom
hårdlödning
1
Serviceport
2
Stoppventil
3
Punkt på rörkapningen just ovanför lödpunkten eller
ovanför markeringen
A
Klämt rör
B
Klämt rör
Avlägsna aldrig det hopklämda röret genom
hårdlödning.
Gas eller olja som finns kvar i stoppventilen kan blåsa ut
det klämda röret.
Underlåtelse att följa nedanstående anvisningar kan leda
till skada på egendom eller personskada, vilka kan vara
allvarliga beroende på omständighet.
1 11
2
3
3
2
A B
A B
Använd följande förfarande för att ta bort ett hopklämt rör:
1
Ta bort ventillocket och se till att
stoppventilen är helt stängd.
2
Anslut en laddningsslang till serviceporten på alla
stoppventiler.
3
Återvinn gas och olja från ett hopklämt rör med hjälp
av en återställningsenhet.
Släpp inte ut gas i luften.
4
När all gas och olja återvunnits från ett hopklämt rör
kopplas påfyllningsslangen bort och serviceportarna
stängs.
5
Om det hopklämda rörets nedre del ser ut som
detaljen i bilden, följ instruktionerna enligt steg
7+8.
Om det hopklämda rörets nedre del ser ut som
detaljen i bilden, följ instruktionerna enligt steg
6-7+8.
6
Kapa av den nedre delen av det klenare
hopklämda röret med lämpligt verktyg
(rörkap, hovtång eller liknande) så att det
går hål och eventuell kvarvarande olja
rinner ut om återställningsenheten inte lyckades
tömma systemet helt.
Vänta tills all olja doppat ut.
7
Kapa det hopklämda röret med en rörkap strax
ovanför hårdlödningen, eller strax ovanför
markeringen om hårdlödning saknas.
Avlägsna aldrig det
hopklämda röret genom
hårdlödning.
8
Vänta tills all olja runnit ut i den händelse att
återställningsenheten inte lyckades tömma systemet
helt, och inte förrän då kan anslutningen av externa
rör utföras.
Tillegg til installeringshåndbok
N Fjerne de klemte rørene
Fjern aldri de klemte rørene ved hjelp av
slaglodding
1
Utløpsport
2
Stoppventil
3
Stedet hvor røret skal kuttes, rett over slagloddingspunktet
eller over merket
A
Klemte rør
B
Klemte rør
Fjern aldri det klemte røret ved hjelp av slaglodding.
All gass eller olje som er igjen innenfor stoppventilen kan
blåse av det klemte røret.
Hvis disse instruksjonene i prosedyren under ikke
overholdes nøye, kan det føre til materiell skade eller
personskade. Avhengig av omstendighetene kan skadene
være alvorlige.
A
B
1D_IM_4PW63270-1_21.book Page 13 Wednesday, June 30, 2010 2:37 PM
