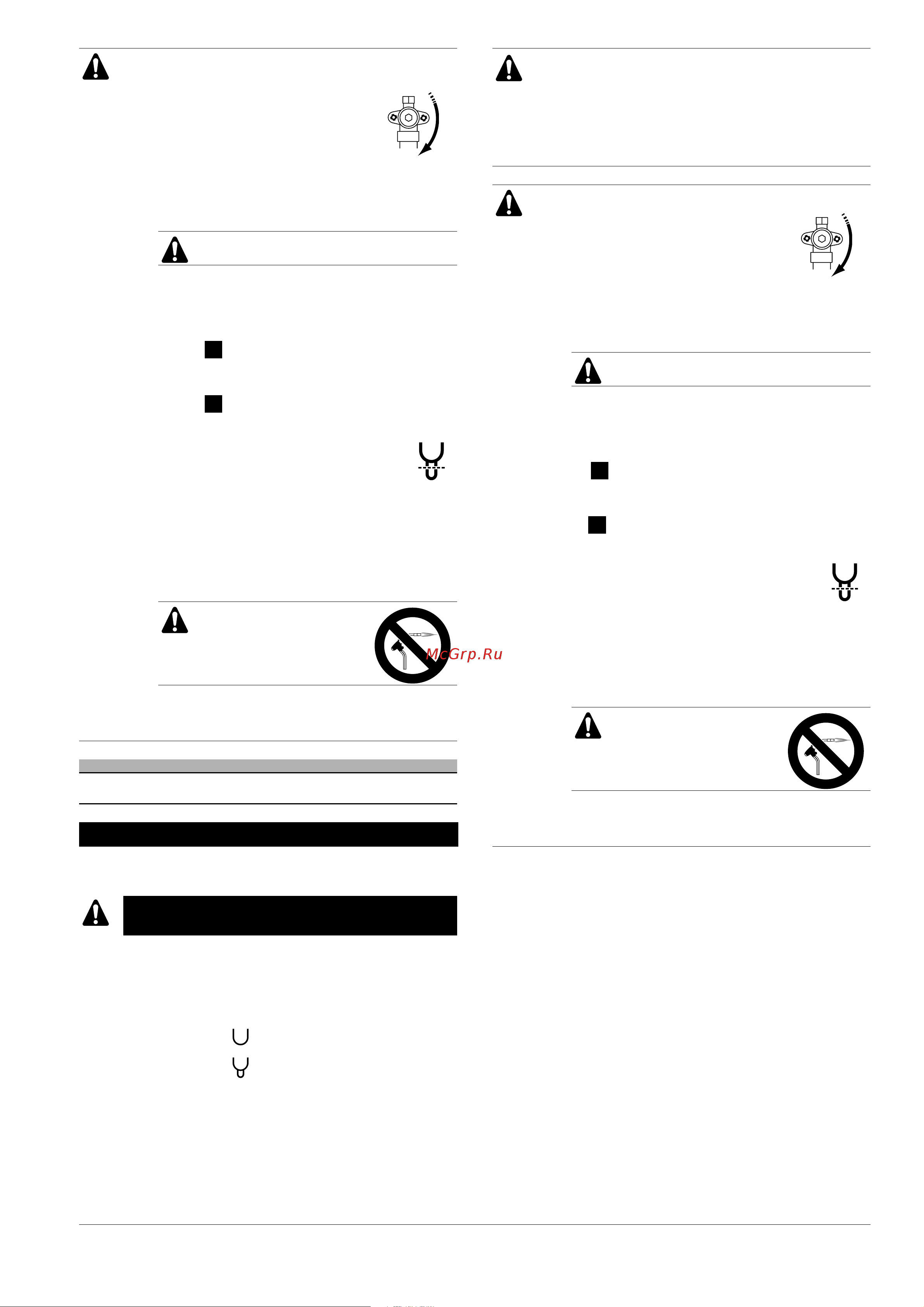

![Daikin RZQ100C7V1B [9/16] Függelék a szerelési kézikönyvhöz](/views2/1769675/page9/bg9.png)
4PW63270-1 – 06.2010
8
Az elszorított csövek eltávolítása során kövesse az alábbi
utasításokat.
Za uklanjanje pričvrsnog cjevovoda primijenite sljedeći
postupak:
1
Uklonite poklopac ventila i provjerite
jesu li zaporni ventili potpuno
zatvoreni.
2
Priključite crijevo za punjenje na servisne priključke
svih zapornih ventila.
3
Vratite plin i ulje iz pričvrsnog cjevovoda pomoću
jedinice za oporavak.
Nemojte ispuštati plinove u atmosferu.
4
Kad vratite sav plin i ulje iz pričvrsnog cjevovoda,
odspojite crijevo za punjenje i zatvorite servisne
priključke.
5
Ako donji dio pričvrsnog cjevovoda izgleda kao
detalj na slici, slijedite upute u koracima
postupka 7 +8.
Ako donji dio pričvrsnog cjevovoda izgleda kao
detalj na slici, slijedite upute u koracima
postupka 6-7 +8.
6
Odrežite donji dio manjeg pričvrsnog
cjevovoda pomoću odgovarajućeg alata
(npr. rezača cijevi, kliješta...) tako da cijev
na mjestu reza bude otvorena kako bi
preostalo ulje moglo iscuriti ako vraćanje nije bilo
potpuno.
Pričekajte dok ulje potpuno ne iscuri.
7
Odrežite pričvrsni cjevovod pomoću rezača cijevi
odmah iznad cijevnog spoja ili oznake (ako nema
točke cijevnog spoja).
Pričvrsni cjevovod nikad
nemojte uklanjati držanjem za
cijevni spoj.
8
Pričekajte dok ulje potpuno ne iscuri u slučaju da
vraćanje nije bilo potpuno. Tek tada nastavite s
povezivanjem vanjskog cjevovoda.
Függelék a Szerelési kézikönyvhöz
H Az elszorított csövek eltávolítása
Sose távolítsa el az elszorított csöveket
forrasztással
1
Szervizcsatlakozó
2
Elzárószelep
3
A csővágás pontja közvetlenül a forrasztási pont vagy a
jelölés felett
A
Elszorított csövek
B
Elszorított csövek
A
B
Sose távolítsa el az elszorított csöveket forrasztással.
Az elzárószelepben maradó gáz vagy olaj lerepítheti az
elszorított csövet.
Az alább leírt utasítások figyelmen kívül hagyása anyagi
kárt vagy személyi sérülést okozhat, amely a
körülményektől függően súlyos is lehet.
A következő eljárással távolítsa el az elszorított csöveket:
1
Távolítsa el a szelep fedelét, és
győződjön meg róla, hogy minden
elzárószelep teljesen el van zárva.
2
Csatlakoztasson egy töltőtömlőt az összes
elzárószelep szervizcsatlakozójához.
3
Egy visszanyerő egységgel nyerje vissza a gázt és
az olajat az elszorított csőből.
Ne eresszen gázokat a légtérbe.
4
Amikor minden gázt és olajat visszanyert az
elszorított csőből, vegye le a feltöltőtömlőt, és zárja
le a szervizcsatlakozókat.
5
Ha az elszorított csövek alsó része úgy néz ki, mint
a részletezésen az ábrán, kövesse az eljárás
7+8. lépésének utasításait.
Ha az elszorított csövek alsó része úgy néz ki, mint
a részletezésen az ábrán, kövesse az eljárás 6–
7+8. lépésének utasításait.
6
Vágja le a kisebb elszorított cső alsó részét
egy megfelelő eszközzel (pl. csővágóval,
metszőollóval stb.), így nyitott profil jön
létre, és a megmaradt olaj kicsöpög akkor
is, ha a visszanyerés nem volt tökéletes.
Várja meg, amíg az összes olaj kicsöpög.
7
Közvetlenül a forrasztási pont, vagy ennek hiánya
esetén közvetlenül a jelölési pont fölött vágja le az
elszorított csövet egy csővágóval.
Sose távolítsa el az elszorított
csöveket forrasztással.
8
Várja meg, amíg az összes olaj kicsöpög, mielőtt
folytatná a helyszíni csövek csatlakoztatását, hátha
nem volt teljes a visszanyerés.
A
B
1D_IM_4PW63270-1_21.book Page 8 Wednesday, June 30, 2010 2:37 PM
