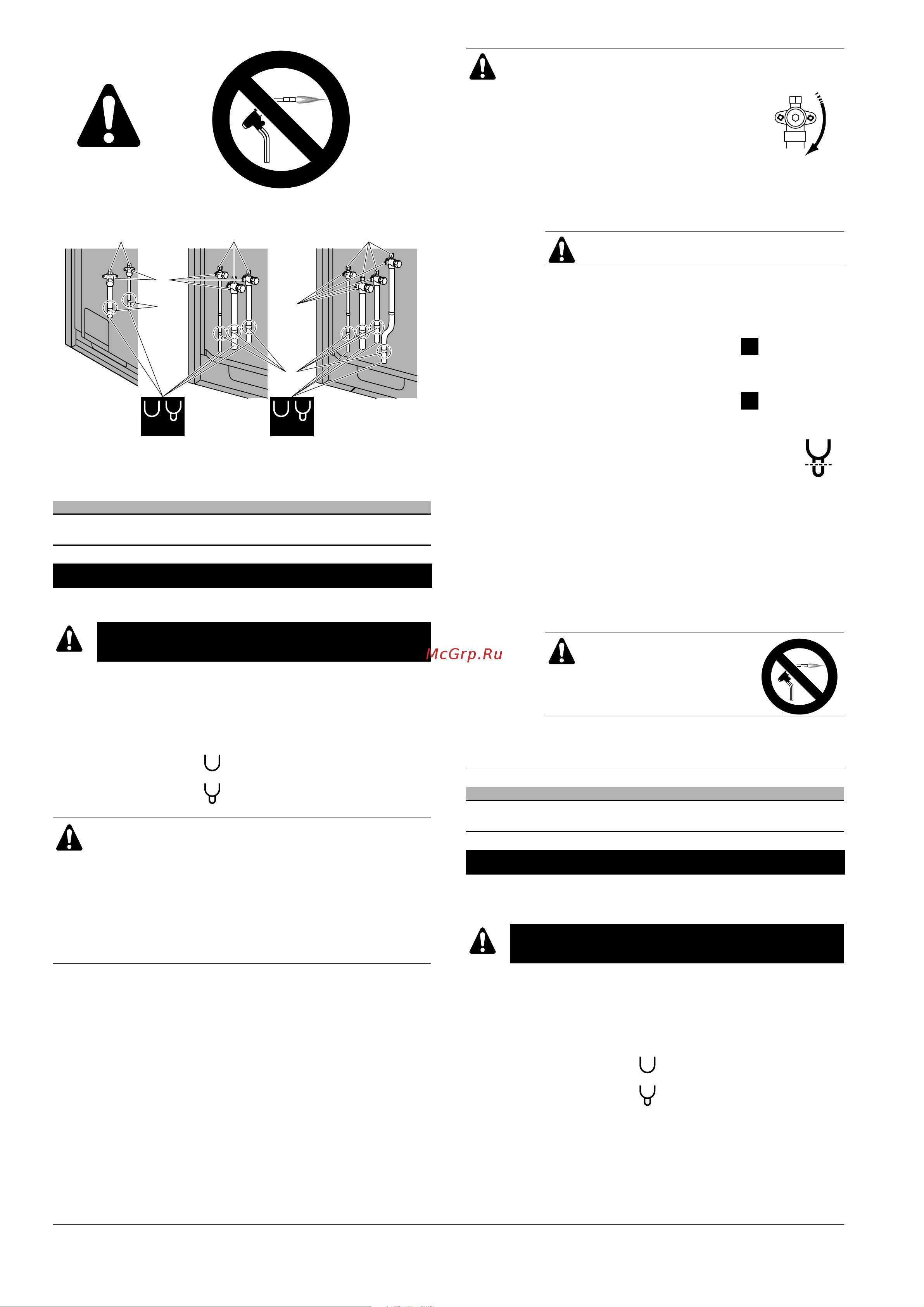

![Daikin RZQ250C7Y1B [6/16] Anexo ao manual de instalação](/views2/1769675/page6/bg6.png)
5
4PW63270-1 – 06.2010
Observe as instruções abaixo para remover a tubagem trilhada.
Длќ удалениќ сплющенных труб обќзательно следуйте
приведенным ниже инструкциќм.
Anexo ao manual de instalação
P Remover a tubagem trilhada
Nunca remova a tubagem trilhada através de
soldadura
1
Orifício de saída
2
Válvula de paragem
3
Ponto de corte da tubagem imediatamente acima do ponto
de soldadura ou da marca
A
Tubagem trilhada
B
Tubagem trilhada
Nunca remova a tubagem trilhada através de
soldadura.
Qualquer gás ou óleo que permaneça no interior da
válvula de paragem poderá explodir a tubagem trilhada.
Não observar as instruções no procedimento abaixo de
forma adequada poderá resultar em danos materiais ou
ferimentos pessoais, que poderão ser graves dependendo
das circunstâncias.
1 11
2
3
3
2
A B
A B
Utilize o seguinte procedimento para remover a tubagem
trilhada:
1
Remova a tampa da válvula e
certifique-se de que as válvulas de
paragem estão totalmente
fechadas.
2
Ligue uma mangueira de carga aos orifícios de
saída de todas as válvulas de paragem.
3
Recupere o gás e o óleo da tubagem trilhada,
utilizando uma unidade de recuperação.
Não liberte gases para a atmosfera.
4
Quando recuperar todo o gás e óleo da tubagem
trilhada, desligue a mangueira de carga e feche os
orifícios de saída.
5
Caso a aparência da parte inferior da tubagem
trilhada seja igual à do pormenor na ilustração,
siga as instruções de acordo com os passos 7+8.
Caso a aparência da parte inferior da tubagem
trilhada seja igual à do pormenor na ilustração,
siga as instruções de acordo com os passos 6-7+8.
6
Corte a parte inferior da tubagem trilhada
mais pequena com uma ferramenta
adequada (por ex., um corta-tubos, um
alicate...), de forma a que seja aberta uma
secção cruzada, permitindo que o óleo restante seja
retirado no caso de a recuperação não estar
concluída.
Aguarde até que todo o óleo seja retirado.
7
Corte a tubagem trilhada com um corta-tubos
imediatamente acima do ponto de soldadura ou
imediatamente acima da marca, caso não exista
ponto de soldadura.
Nunca remova a tubagem
trilhada através de soldadura.
8
Aguarde até que todo o óleo seja retirado caso a
recuperação não tenha sido concluída e prossiga,
apenas então, com a ligação da tubagem local.
Приложение к инструкции по монтажу
U Удаление сплющенных труб
Не допускаетсќ снимать сплющенные краќ
пайкой
1
Сервисный порт
2
Запорный вентиль
3
Место отреза трубы чуть выше места припоќ или
отметки
A
Сплющенные трубы
B
Сплющенные трубы
A
B
1D_IM_4PW63270-1_21.book Page 5 Wednesday, June 30, 2010 2:37 PM
