4 | Информация о блоке
Справочное руководство для монтажника
24
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05
4 Информация о блоке
4.1 Обзор: информация о блоке
В этом разделе рассказывается о том, что нужно сделать после доставки
ящика с наружным блоком к месту установки.
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки блок ОБЯЗАТЕЛЬНО нужно проверить на
предмет повреждений. Обо всех повреждениях НЕОБХОДИМО сразу же
поставить в известность представителя компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту монтажа, не
извлекая его из упаковки — это сведет к минимуму вероятность
механических повреждений при транспортировке.
▪ Заранее наметьте путь, по которому будете заносить блок в помещение.
▪ При перемещении блока необходимо иметь ввиду следующее:
Хрупкий блок требует осторожного обращения.
Не переворачивайте блок во избежание повреждения.
Оберегайте блок от дождя и влаги.
К перемещению ящика с блоком допускается НЕ МЕНЕЕ
2человек.
4.2 Наружный агрегат

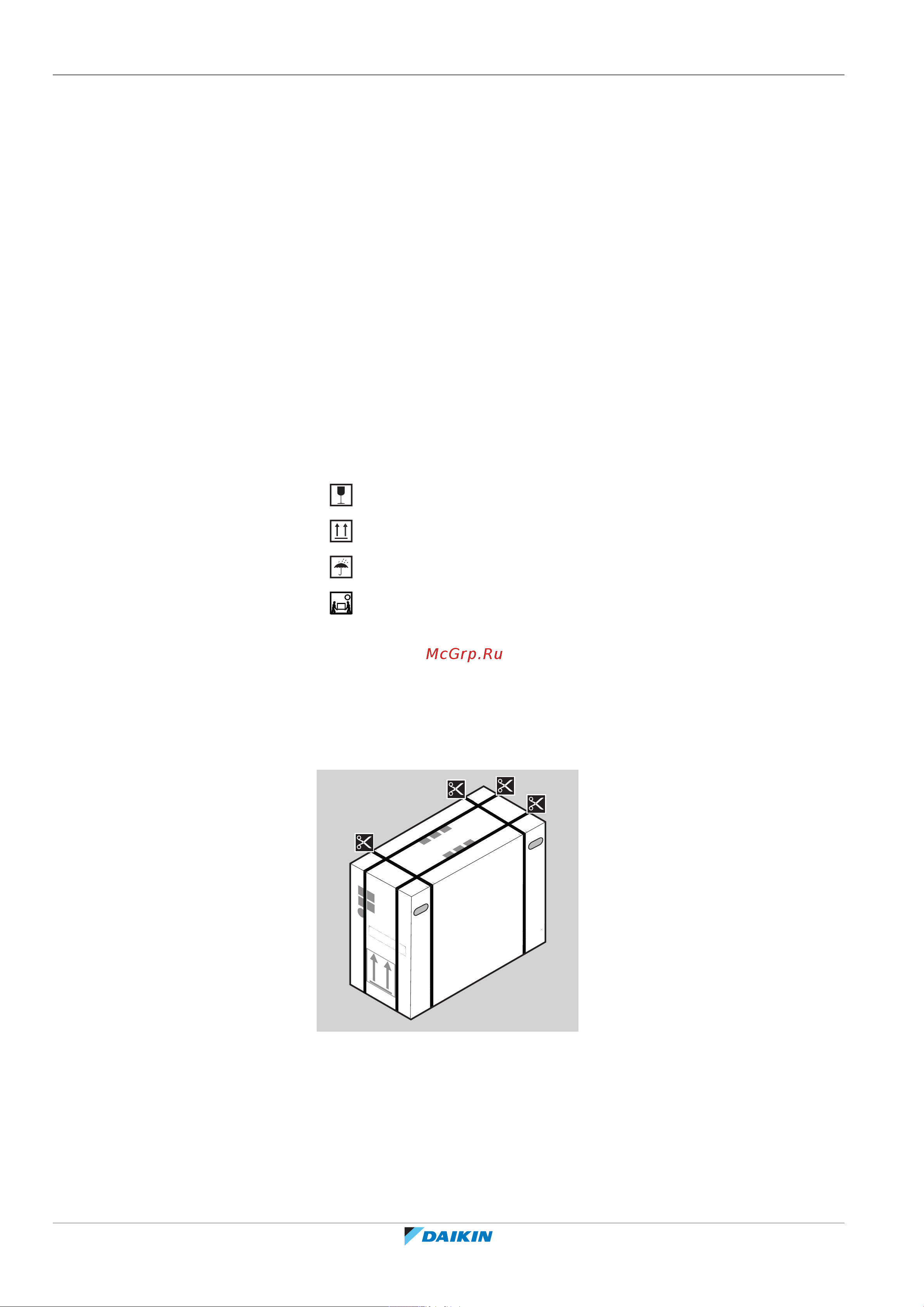

4.2.1 Чтобы распаковать наружный агрегат
