6 | Монтаж агрегата
Справочное руководство для монтажника
31
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05
b
c
a

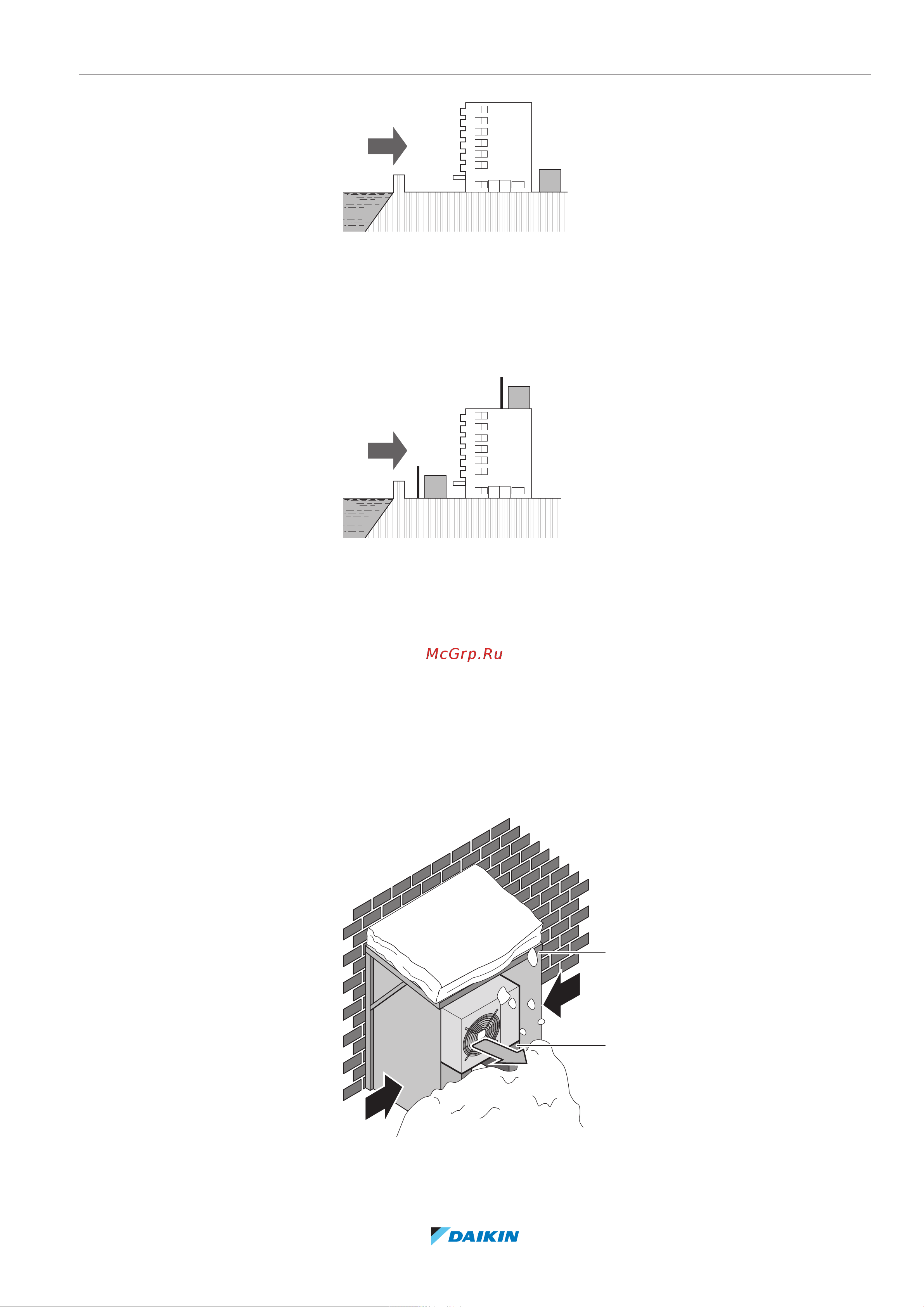

Если наружный блок подвергается прямому воздействию морского ветра,
необходимо смонтировать ветрогаситель.
▪ Высота ветрогасителя≥1,5×высоты наружного блока
▪ Ветрогаситель устанавливается таким образом, чтобы осталось свободное
место для техобслуживания.
a
b
c
d
c
d
a Морской ветер
b Здание
c Наружный блок
d Ветрогаситель
Наружный блок рассчитан только на установку вне помещений и на
эксплуатацию при температуре окружающего воздуха от –10 до 46°C в режиме
охлаждения и от –15 до 24°C в режиме обогрева. Если иное не указано в
руководстве по эксплуатации подключенного внутреннего блока.
6.1.2 Дополнительные требования к месту установки наружного блока в холодных
погодных условиях
Наружный агрегат необходимо защитить от снегопада, а также предусмотреть,
чтобы его НИКОГДА не засыпало снегом.
a
b
c
c
d
a Снегозащитное покрытие или навес
b Подставка
c Преобладающее направление ветра
d Выброс воздуха
