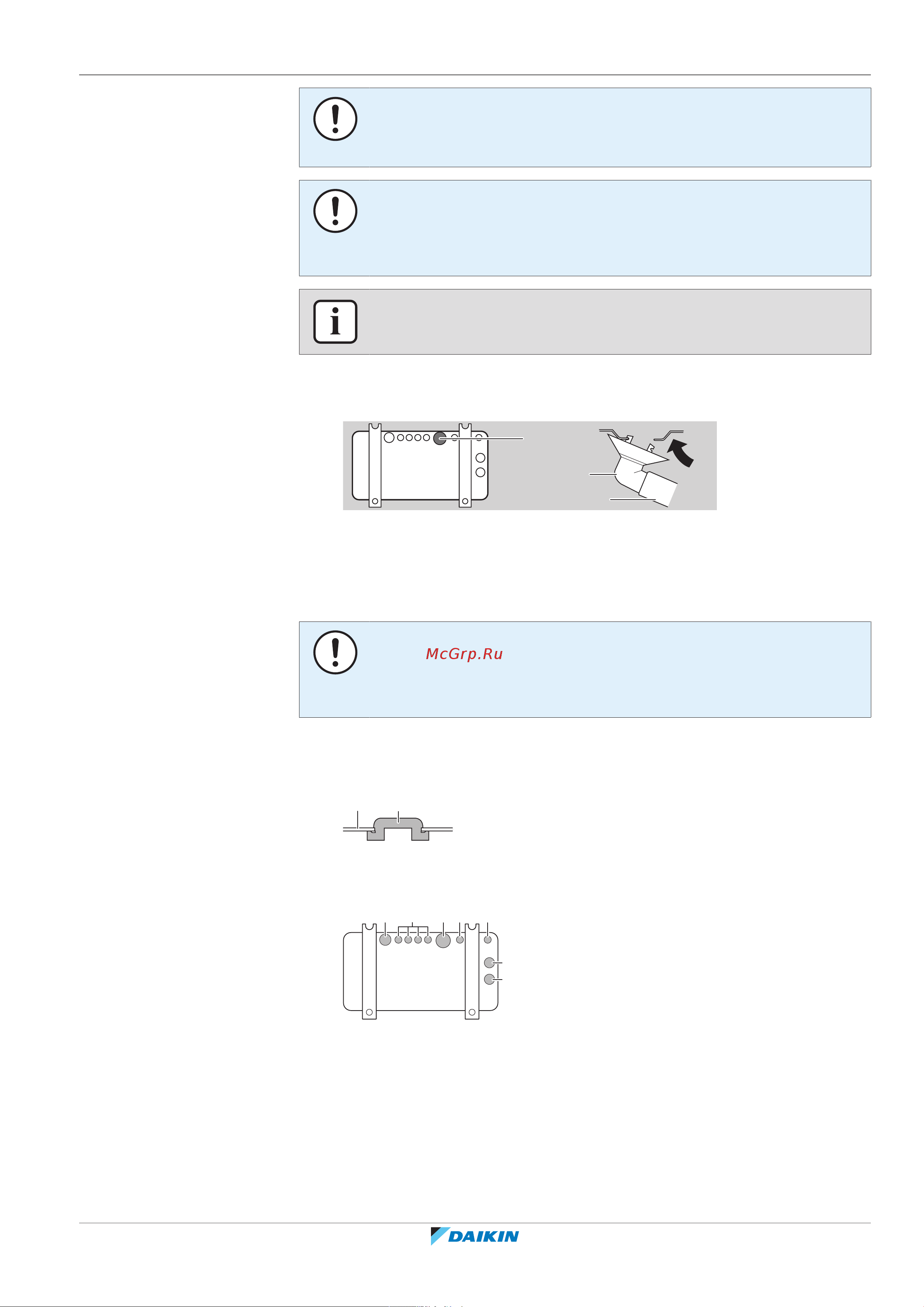

6 | Монтаж агрегата
Справочное руководство для монтажника
35
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05
ПРИМЕЧАНИЕ
Если блок эксплуатируется в условиях холодного климата, необходимо принять
меры ВО ИЗБЕЖАНИЕ замерзания откачиваемого конденсата.
ПРИМЕЧАНИЕ
Если сливные отверстия наружного блока перекрыты монтажным основанием
или поверхностью пола, установите под опоры наружного блока
дополнительные подставки высотой не более 30мм.
ИНФОРМАЦИЯ
По поводу информации о доступных опциях обратитесь к своему дилеру.
1 Используйте сливную пробку.
2 Используйте шланг Ø16мм (приобретается по месту установки).
b
c
d
a
a Сливное отверстие
b Нижняя рама
c Сливная пробка
d Шланг (приобретается по месту установки)
Как закрыть сливные отверстия и присоединить сливной патрубок
ПРИМЕЧАНИЕ
В регионах с холодным климатом к наружному блоку НЕЛЬЗЯ подсоединять
сливной патрубок, шланг и заглушки (1, 2). Необходимо принять меры ВО
ИЗБЕЖАНИЕ замерзания откачиваемого конденсата.
1 Установите заглушки сливных отверстий 1 и 2 (в комплекте
принадлежностей). Проследите за тем, чтобы края заглушек перекрывали
сливные отверстия полностью.
a
b
a Нижняя рама
b Заглушка сливного отверстия
2 Установите сливной патрубок.
a cb b b
a
a
a Сливное отверстие. Установите заглушку сливного отверстия (2).
b Сливное отверстие. Установите заглушку сливного отверстия (1).
c Сливное отверстие, к которому подсоединяется патрубок
6.3.6 Чтобы избежать опрокидывания наружного агрегата
В случае установки блока в местах, где сильный ветер может его наклонить,
необходимо принять следующие меры:
