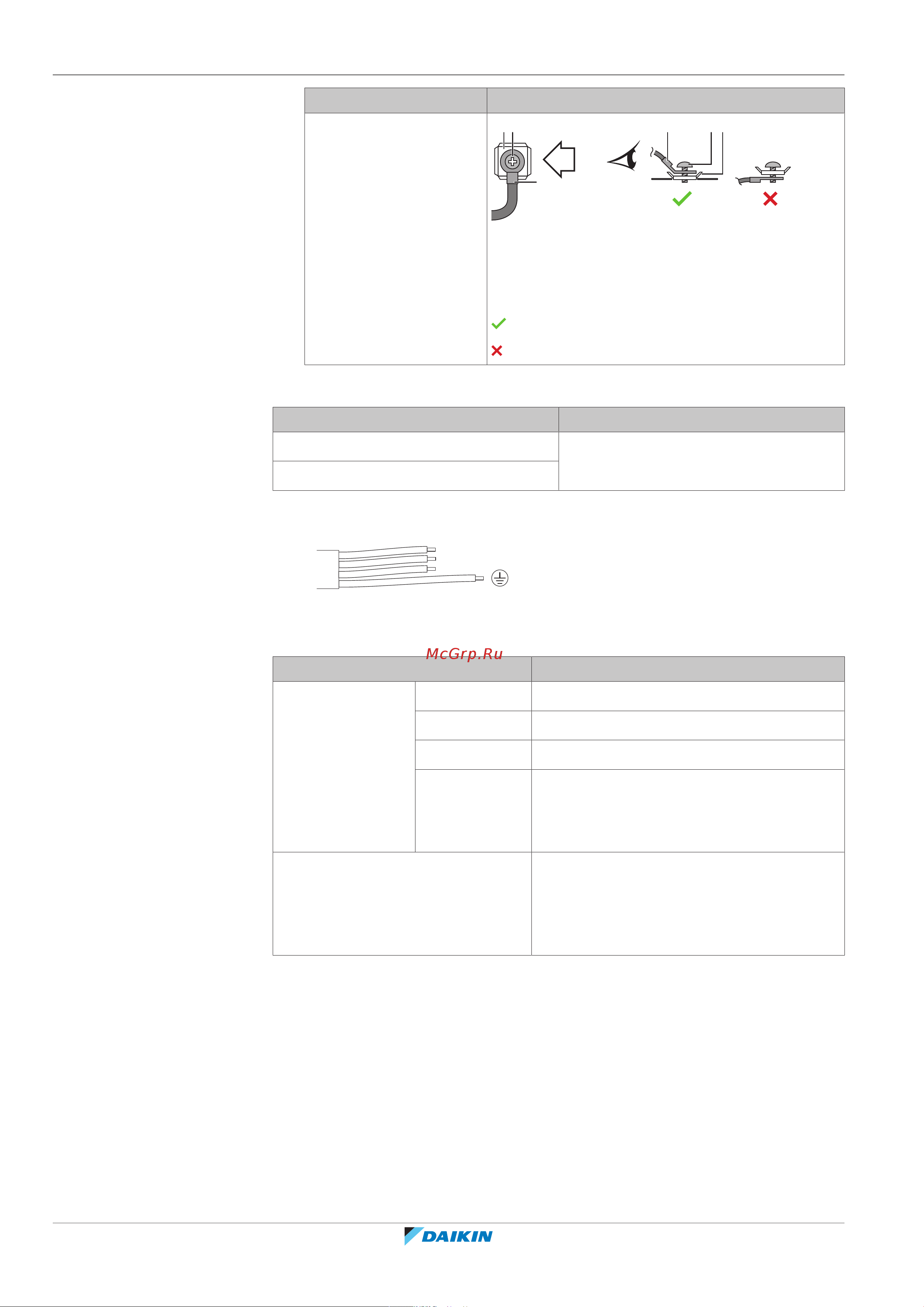

9 | Подключение электрооборудования
Справочное руководство для монтажника
56
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05
Тип провода Способ прокладки
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
Допустимо
Недопустимо
Моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2~1,3
M4 (заземление)
▪ Провод заземления между фиксатором проводки и клеммой должен быть
длиннее остальных проводов.
1-3
9.1.3 Характеристики стандартных компонентов электропроводки
Элемент
Проводка
электропитания
Напряжение 220~240В
Фаза 1~
Частота 50Гц
Размер
проводки
3-жильный кабель
2,5мм
2
~4,0мм
2
H05RN-F (60245 IEC 57)
Соединительный кабель
(внутренний↔наружный блоки)
4-жильный кабель
1,5мм
2
~2,5мм
2
под напряжение
220~240В
H05RN-F (60245 IEC 57)
