9 | Подключение электрооборудования
Справочное руководство для монтажника
58
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05
50 Hz
220-240 V
c d
f
a b e

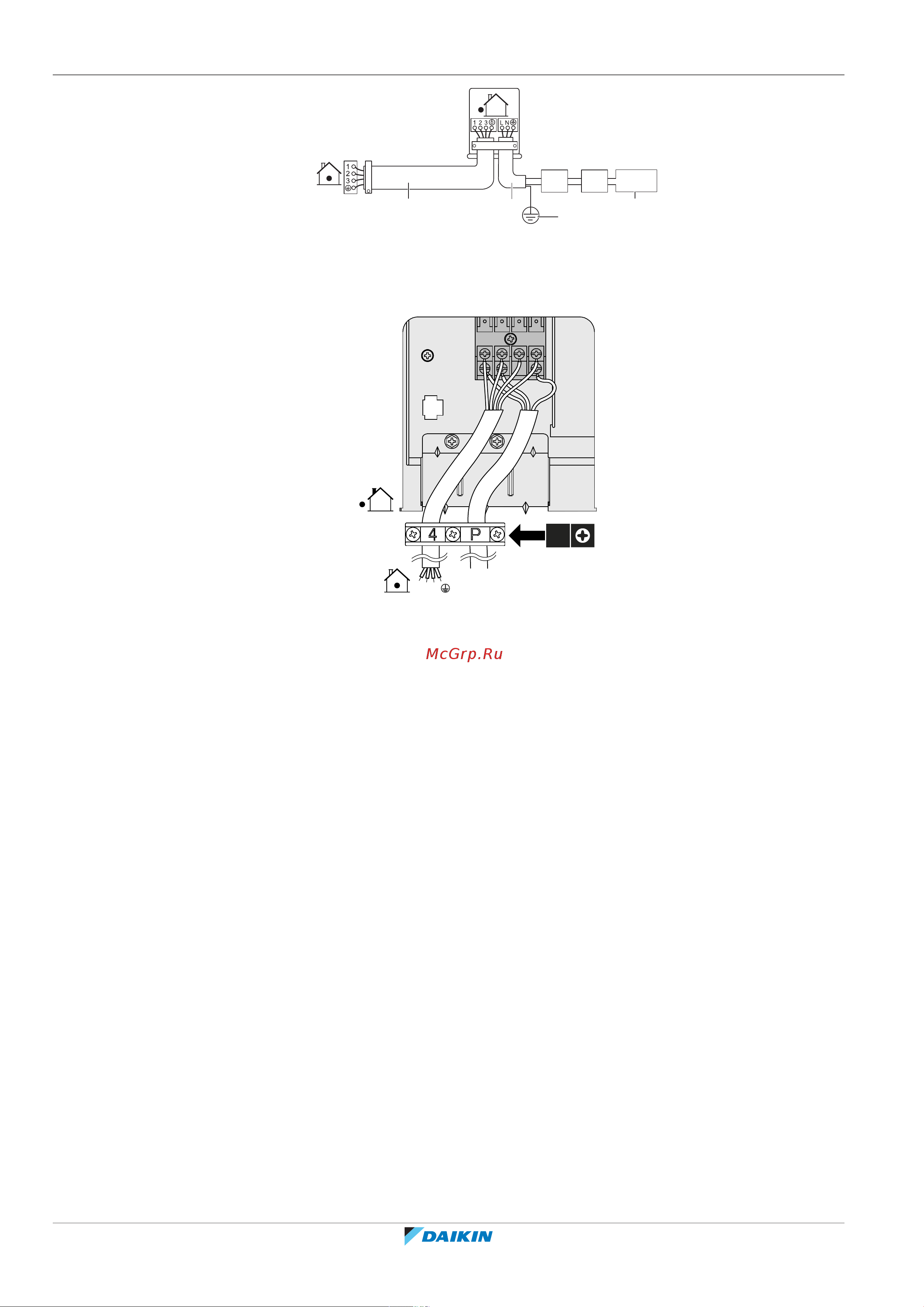

a Соединительный кабель
b Проводка электропитания
c Размыкатель цепи
d Устройство под остаточным током
e Электропитание
f Заземление
1 2 3
3×
5 Надежно затяните винты клемм. Рекомендуется пользоваться крестовой
отверткой.
6 Установите крышку распределительной коробки.
