9 | Подключение электрооборудования
Справочное руководство для монтажника
57
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05
Элемент
Рекомендованный размыкатель
цепи
RXM71R
RXP50~71M
RXF50+60B
RXF71A
ARXF50~71A
20A
(a)
ARXM50~71R
RXM50+60R
16A
RXM42R
RXA42+50R
RXJ50N
13A
Автоматический выключатель
защиты от замыкания на землю
Соответствие законодательным
требованиям ОБЯЗАТЕЛЬНО
(a)
Оборудование соответствует требованиям EN/IEC61000-3-12 (Европейский/
международный технический стандарт, устанавливающий пределы по
гармоническим токам, генерируемым оборудованием, подключенным к
низковольтным системам общего пользования, с входным током в каждой фазе >16А
и ≤75А).

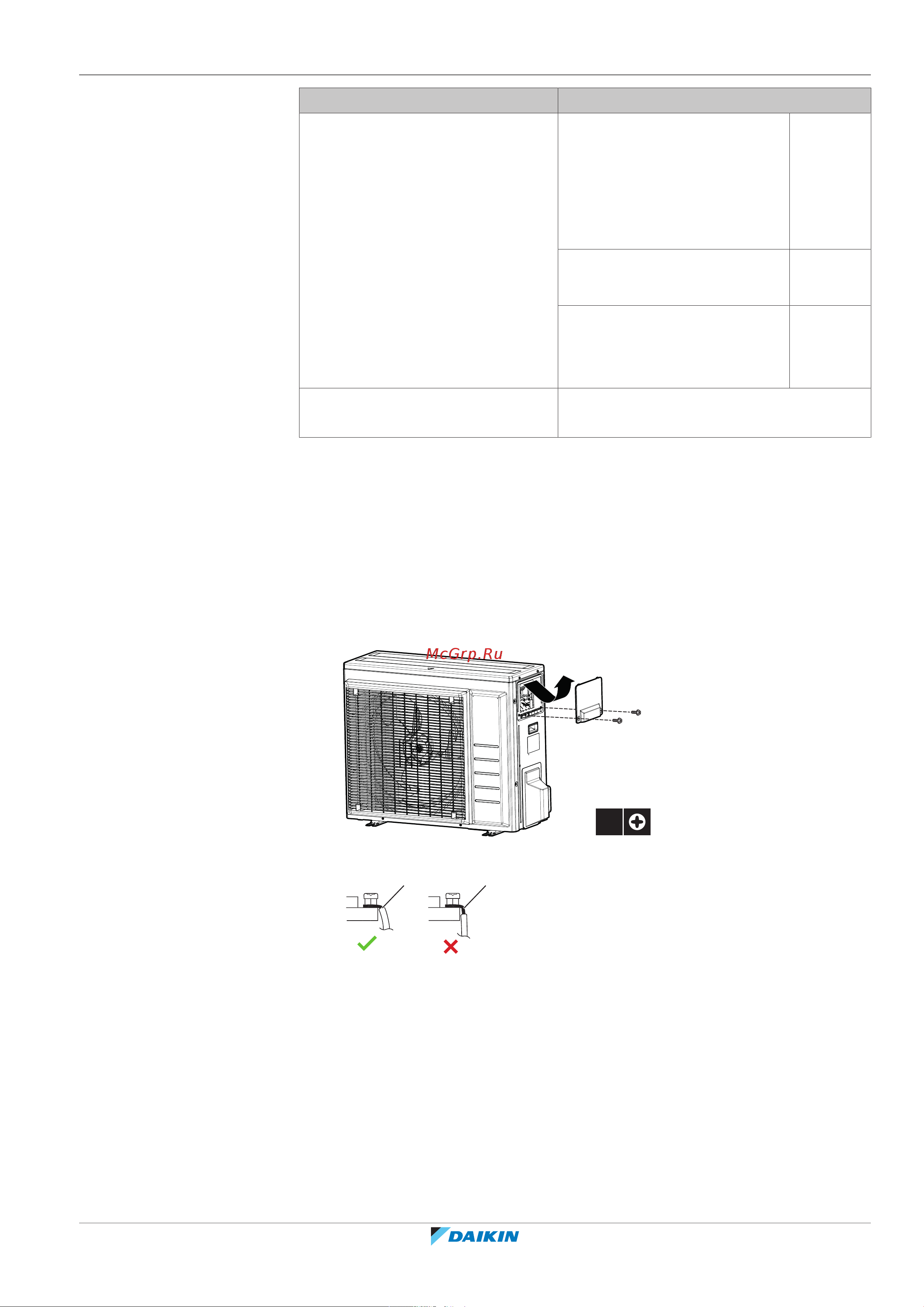

9.2 Подключение электропроводки к наружному блоку
1 Снимите крышку распределительной коробки.
2×
2
1
1
2 Снимите изоляцию (20мм) с проводов.
a b
a Зачистите конец провода до этой точки
b Слишком длинный оголенный конец может привести к поражению электрическим током или к утечке
тока
3 Откройте зажим проводов.
4 Соединительный кабель подключается к источнику электропитания
следующим образом:
