6 | Монтаж агрегата
Справочное руководство для монтажника
33
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05
3×
1
1
2
2
2

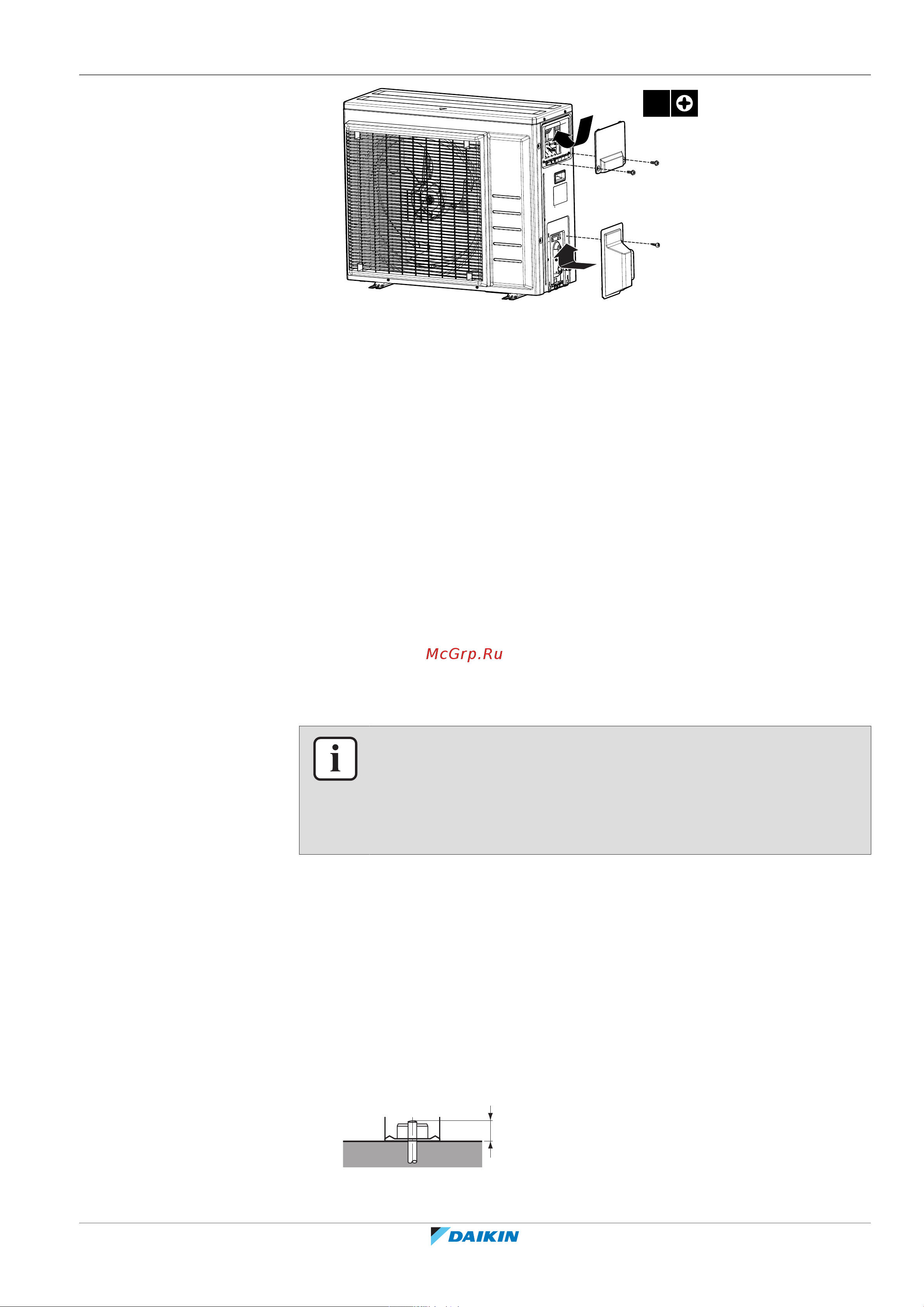

6.3 Монтаж наружного агрегата
6.3.1 Монтаж наружного блока
При
Необходимо завершить монтаж наружного и внутреннего блоков, прежде чем
подсоединять трубопроводы хладагента.
Типовая последовательность действий
Монтаж наружного блока, как правило, подразделяется на следующие этапы:
1 Подготовка монтажной конструкции.
2 Установка наружного блока.
3 Обустройство дренажа.
4 Принятие мер к предотвращению опрокидывания блока.
6.3.2 Меры предосторожности при монтаже наружного блока
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования, содержащиеся в
следующих главах.
▪ «2Общая техника безопасности» [46]
▪ «6.1Как подготовить место установки» [428]
6.3.3 Подготовка монтажной конструкции
Проверьте прочность и горизонтальность площадки для установки, так чтобы
агрегат после установки не вызывал вибраций или шума при работе.
Если есть вероятность передачи вибрации на здание, используйте
вибростойкую резину (приобретается по месту установки).
Согласно фундаментному чертежу надежно закрепите агрегат
фундаментными болтами.
Подготовьте 4 комплекта анкерных болтов M8 или M10 с гайками и шайбами
(приобретается по месту установки).
20 mm
