7 | Монтаж трубопроводов
Справочное руководство для монтажника
46
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05
7.3.3 Проверка на утечки
ПРИМЕЧАНИЕ
НЕ превышайте максимальное рабочее давление блока (см. параметр PS High на
паспортной табличке блока).
ПРИМЕЧАНИЕ
Обязательно используйте раствор для проведения пробы на образование
пузырей, рекомендованный вашим поставщиком. Не используйте мыльный
водяной раствор, который может вызвать растрескивание накидных гаек (в
мыльном водяном растворе может содержаться соль, которая впитывает влагу,
замерзающую при охлаждении трубопроводов) и привести к коррозии
конических соединений (в мыльном водяном растворе может содержаться
аммиак, который вызовет коррозионный эффект между латунной накидной
гайкой и медным раструбом).
1 Заправьте систему азотом до давления не менее 200 кПа (2 бар). Для
выявления незначительных утечек рекомендуется довести давление до
3000кПа (30бар).
2 Проверьте систему на герметичность, нанеся раствор для проведения
пробы на образование пузырей на все трубные соединения.
3 Выпустите весь азот.

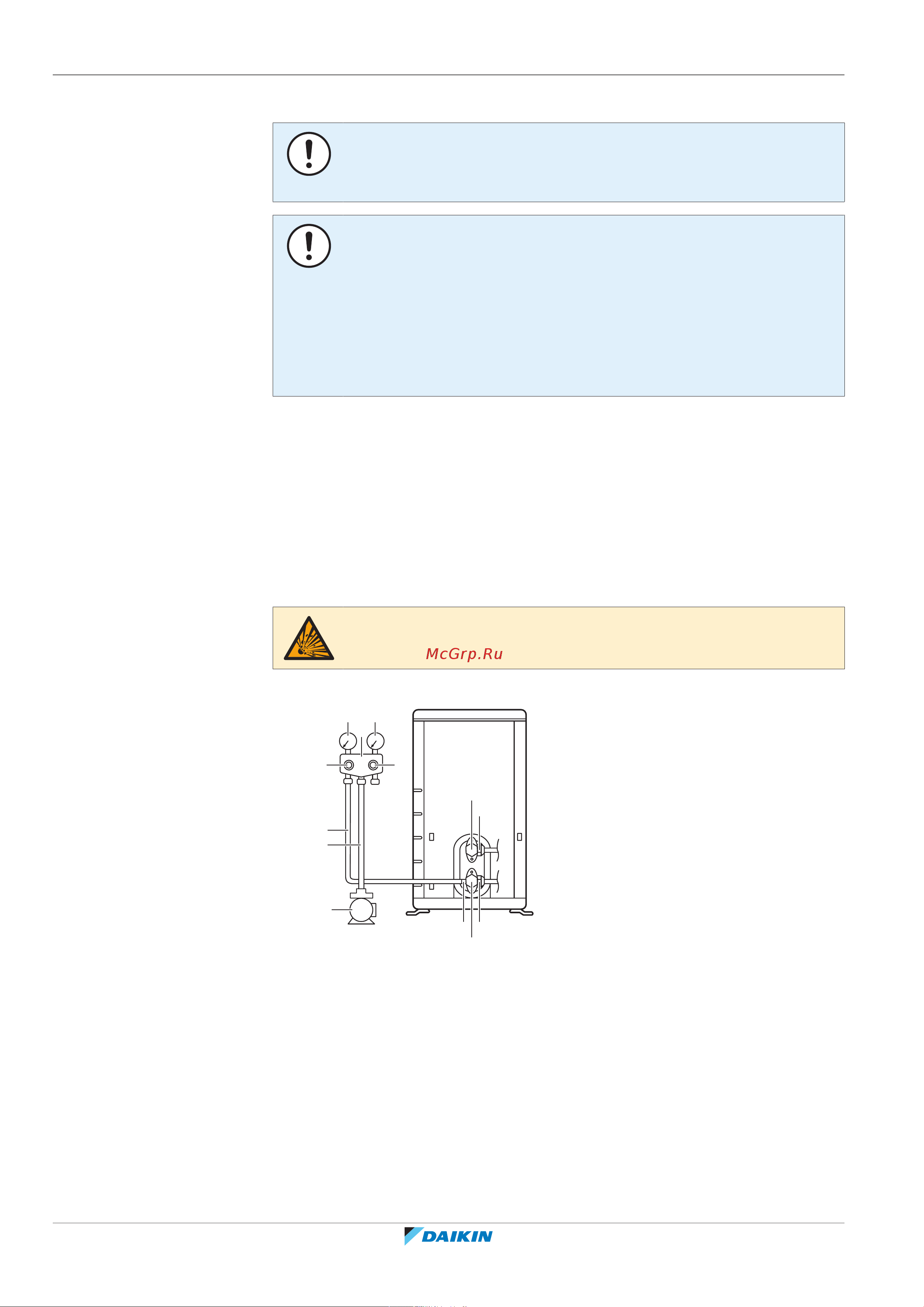

7.3.4 Проведение вакуумной сушки
ОПАСНО! ВЗРЫВООПАСНО
НЕ запускайте блок, если он вакуумирован.
Соедините вакуумный насос с коллектором следующим образом:
i
h
j
a
b
c
h
k
d
f
f
e
g
a Манометр низкого давления
b Коллекторный манометр
c Манометр высокого давления
d Клапан низкого давления (Lo)
e Клапан высокого давления (Hi)
f Заправочные шланги
g Вакуумный насос
h Крышки клапанов
i Сервисное отверстие
j Запорный вентиль трубопровода газообразного хладагента
k Запорный вентиль в контуре жидкого хладагента
1 Вакуумируйте систему до тех пор, пока давление в коллекторе не
составит −0,1МПа (−1бар).
2 Оставив систему в покое на 4-5минут, проверьте давление:
