6 | Монтаж агрегата
Справочное руководство для монтажника
32
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05
Рекомендуется оставлять под блоком не менее 150 мм свободного
пространства (300 мм в местности, подверженной сильным снегопадам).
Кроме того, необходимо проследить за тем, чтобы блок находился, как
минимум, в 100 мм над расчетной поверхностью снежного покрова. Если
нужно, установите блок на подставку. Подробнее см. параграф «6.3 Монтаж
наружного агрегата» [433].
В регионах, где обычно выпадает много снега, очень важно установить блок в
таком месте, где снег не будет воздействовать на блок. Если есть вероятность
наметания снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал на
змеевик теплообменника. При необходимости соорудите навес от снега на
опоре.
6.2 Снятие/установка панелей агрегата
6.2.1 Открытие блоков
Иногда блок приходится вскрывать. Пример:
▪ Подсоединяя трубопроводы хладагента
▪ Для подключения электропроводки
▪ Для технического или иного обслуживания блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
НЕ оставляйте блок без присмотра со снятой сервисной панелью.

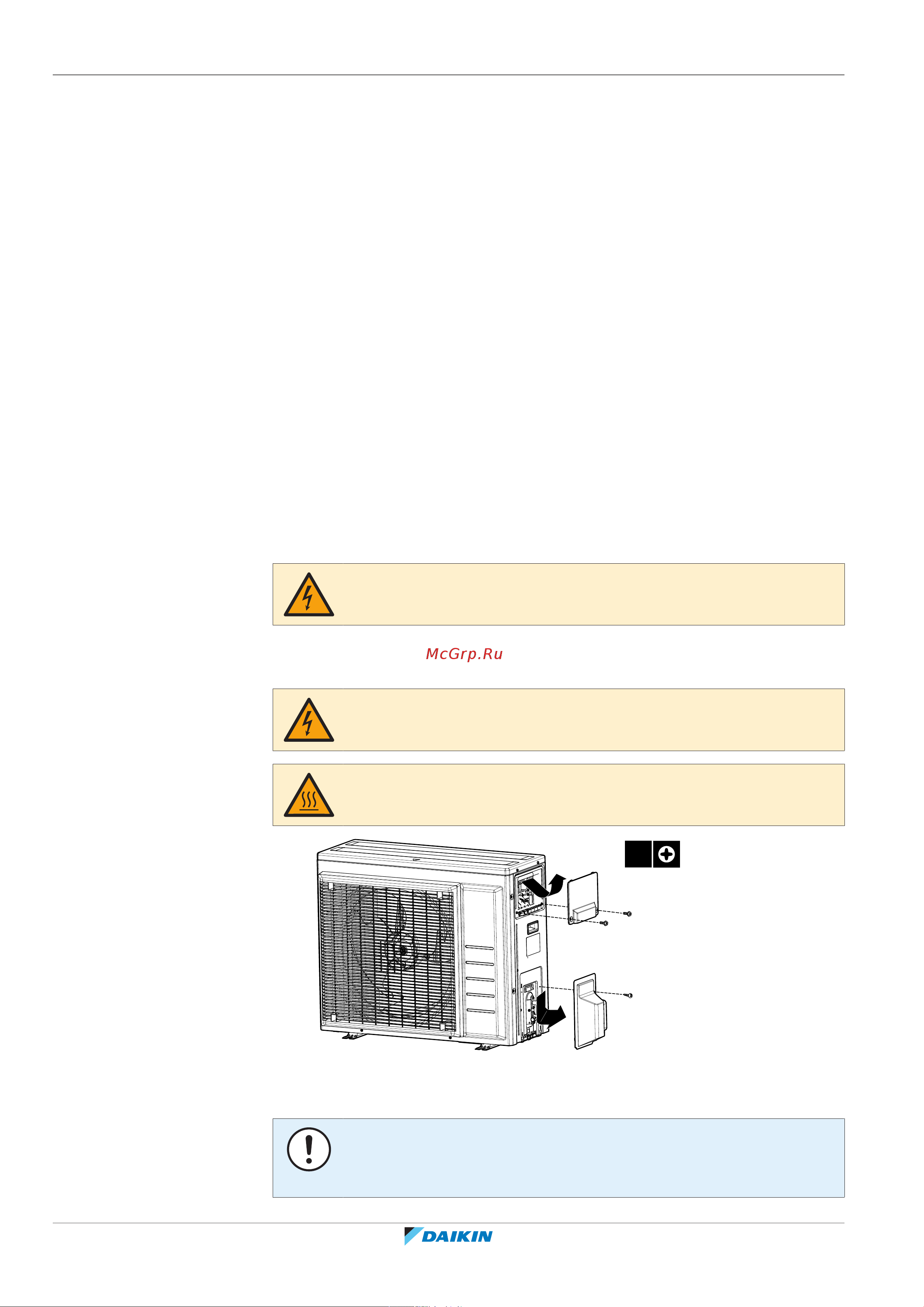

6.2.2 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
3×
2
2
1
1
1
6.2.3 Закрытие наружного блока
ПРИМЕЧАНИЕ
При закрытии крышки наружного блока убедитесь, что момент затяжки НЕ
превышает 1,3Н•м.
