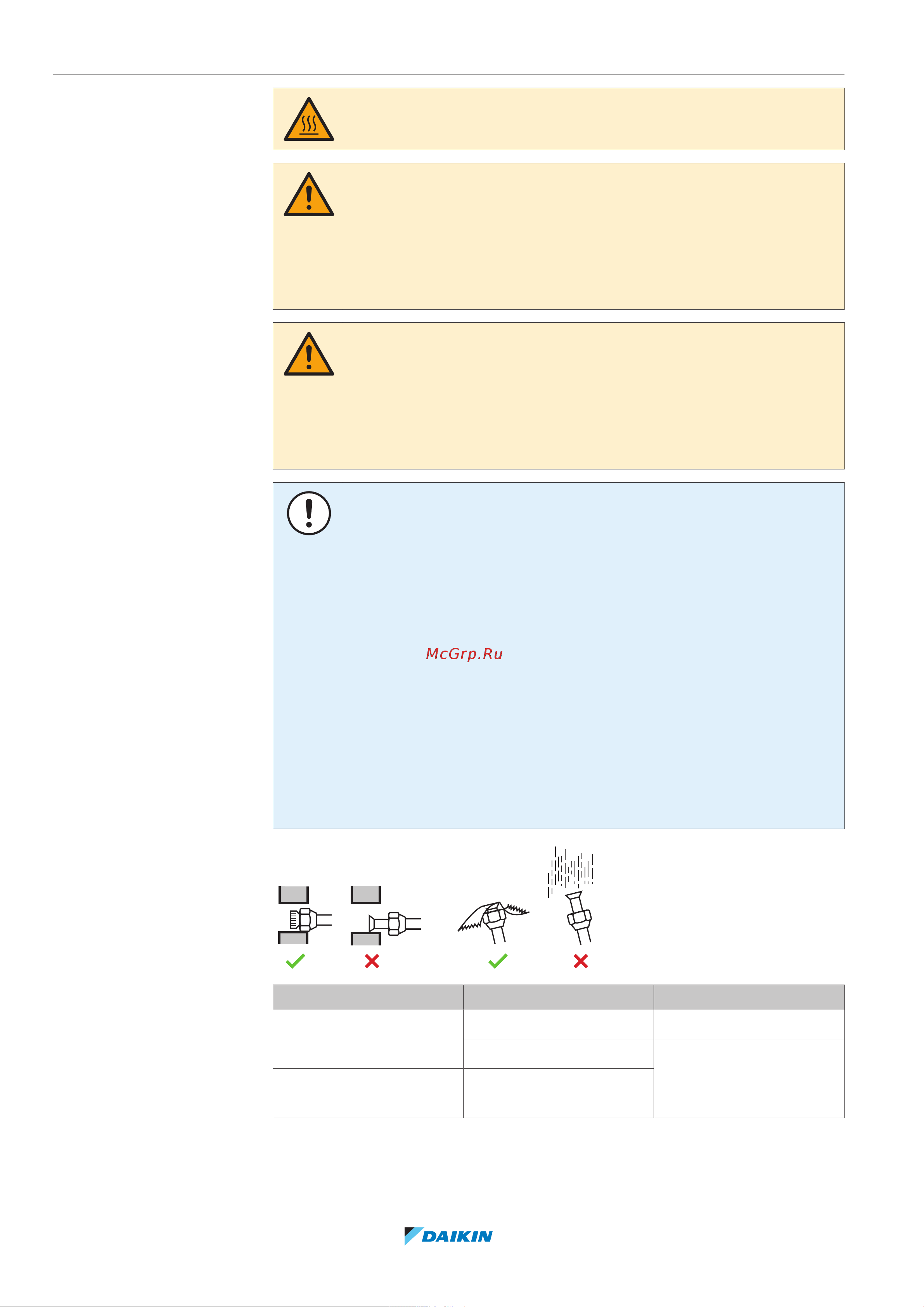

7 | Монтаж трубопроводов
Справочное руководство для монтажника
40
ARXM50-71+RXM42~71R2V1B + RXP50~71M2V1B + RXA42+50B2V1B +
RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B + ARXF50~71A2V1B
Серия сплит-систем с хладагентом R32
4P513661-9J – 2020.05
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
ПРЕДОСТЕРЕЖЕНИЕ
▪ Используйте закрепленную на блоке накидную гайку.
▪ Чтобы предотвратить утечку газа, нанесите фреоновое масло только на
внутреннюю поверхность раструба. Используйте фреоновое масло,
предназначенное для хладагента R32.
▪ ЗАПРЕЩАЕТСЯ повторное использование трубных соединений.
ПРЕДОСТЕРЕЖЕНИЕ
▪ НЕ применяйте на развальцованной детали минеральное масло.
▪ НЕ используйте повторно трубы от прошлых установок.
▪ На блоки с хладагентом R32 НЕЛЬЗЯ устанавливать осушители, которые могут
существенно сократить срок службы блоков. Осушающий материал может
расплавить и повредить систему.
ПРИМЕЧАНИЕ
Соблюдайте следующие меры предосторожности в отношении трубопроводов
хладагента:
▪ Не допускайте проникновения в контур циркуляции хладагента никаких
посторонних веществ (напр., воздуха), кроме указанного хладагента.
▪ При дозаправке пользуйтесь только хладагентом R32.
▪ Обеспечьте наличие монтажных инструментов (комплекта манометра
коллектора и т.п.), которые специально предназначены для работы с
хладагентом R32, могут выдержать давление и предотвратить попадание
инородных веществ (напр., масла и влаги) в систему.
▪ Трубы монтируются таким образом, чтобы раструб НЕ подвергался
механическому напряжению.
▪ Обеспечьте защиту трубопроводов от проникновения грязи, жидкости и
пыли, как указано в приведенной ниже таблице.
▪ Соблюдайте осторожность при прокладке медных труб через стены (см. рис.
ниже).
Агрегат Период монтажа Метод защиты
Наружный агрегат >1месяц Сплющить края труб
<1месяц Сплющить или заклеить
края труб
Внутренний агрегат Независимо от времени
монтажа
