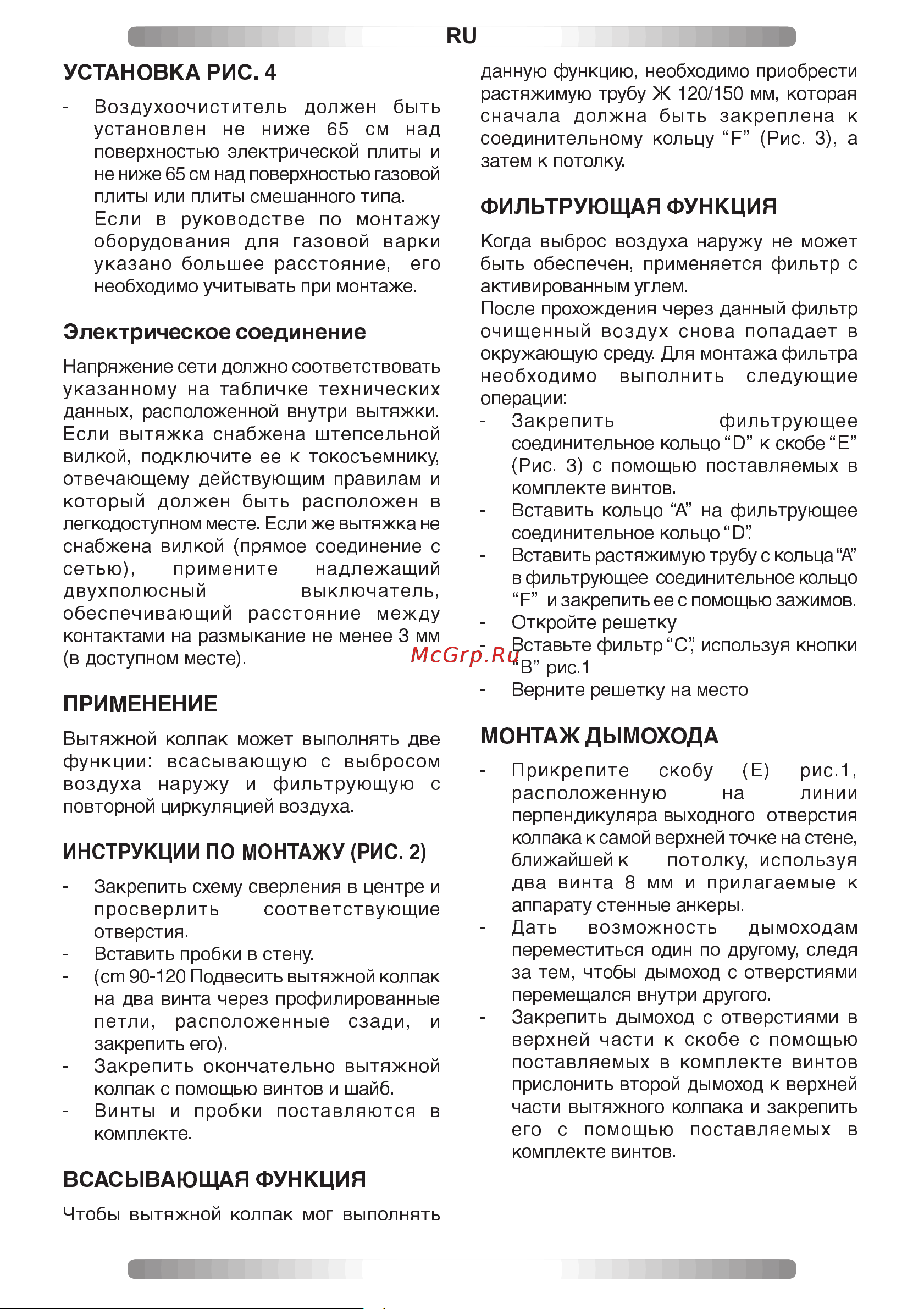

яи УСТАНОВКА РИС 4 Воздухоочиститель должен быть установлен не ниже 65 см над поверхностью электрической плиты и не ниже 65 см над поверхностью газовой плиты или плиты смешанного типа Если в руководстве по монтажу оборудования для газовой варки указано большее расстояние его необходимо учитывать при монтаже Электрическое соединение Напряжение сети должно соответствовать указанному на табличке технических данных расположенной внутри вытяжки Если вытяжка снабжена штепсельной вилкой подключите ее к токосъемнику отвечающему действующим правилам и который должен быть расположен в легкодоступном месте Если же вытяжка не снабжена вилкой прямое соединение с сетью примените надлежащий двухполюсный выключатель обеспечивающий расстояние между контактами на размыкание не менее 3 мм в доступном месте ПРИМЕНЕНИЕ данную функцию необходимо приобрести растяжимую трубу Ж 120 150 мм которая сначала должна быть закреплена к соединительному кольцу Е Рис 3 а затем к потолку ФИЛЬТРУЮЩАЯ ФУНКЦИЯ Когда выброс воздуха наружу не может быть обеспечен применяется фильтр с активированным углем После прохождения через данный фильтр очищенный воздух снова попадает в окружающую среду Для монтажа фильтра необходимо выполнить следующие операции Закрепить фильтрующее соединительное кольцо О к скобе Е Рис 3 с помощью поставляемых в комплекте винтов Вставить кольцо А на фильтрующее соединительное кольцо Ь Вставить растяжимую трубу с кольца А в фильтрующее соединительное кольцо Р и закрепить ее с помощью зажимов Откройте решетку Вставьте фильтр С используя кнопки В рис 1 Верните решетку на место МОНТАЖ ДЫМОХОДА Вытяжной колпак может выполнять две функции всасывающую с выбросом воздуха наружу и фильтрующую с повторной циркуляцией воздуха Прикрепите скобу Е рис 1 расположенную на линии перпендикуляра выходного отверстия колпака к самой верхней точке на стене ближайшей к потолку используя два винта 8 мм и прилагаемые к аппарату стенные анкеры Дать возможность дымоходам переместиться один по другому следя за тем чтобы дымоход с отверстиями перемещался внутри другого Закрепить дымоход с отверстиями в верхней части к скобе с помощью поставляемых в комплекте винтов прислонить второй дымоход к верхней части вытяжного колпака и закрепить его с помощью поставляемых в комплекте винтов ИНСТРУКЦИИ ПО МОНТАЖУ РИС 2 Закрепить схему сверления в центре и просверлить соответствующие отверстия Вставить пробки в стену ст 90 120 Подвесить вытяжной кол пак на два винта через профилированные петли расположенные сзади и закрепить его Закрепить окончательно вытяжной колпак с помощью винтов и шайб Винты и пробки поставляются в комплекте ВСАСЫВАЮЩАЯ ФУНКЦИЯ Чтобы вытяжной колпак мог выполнять 16
