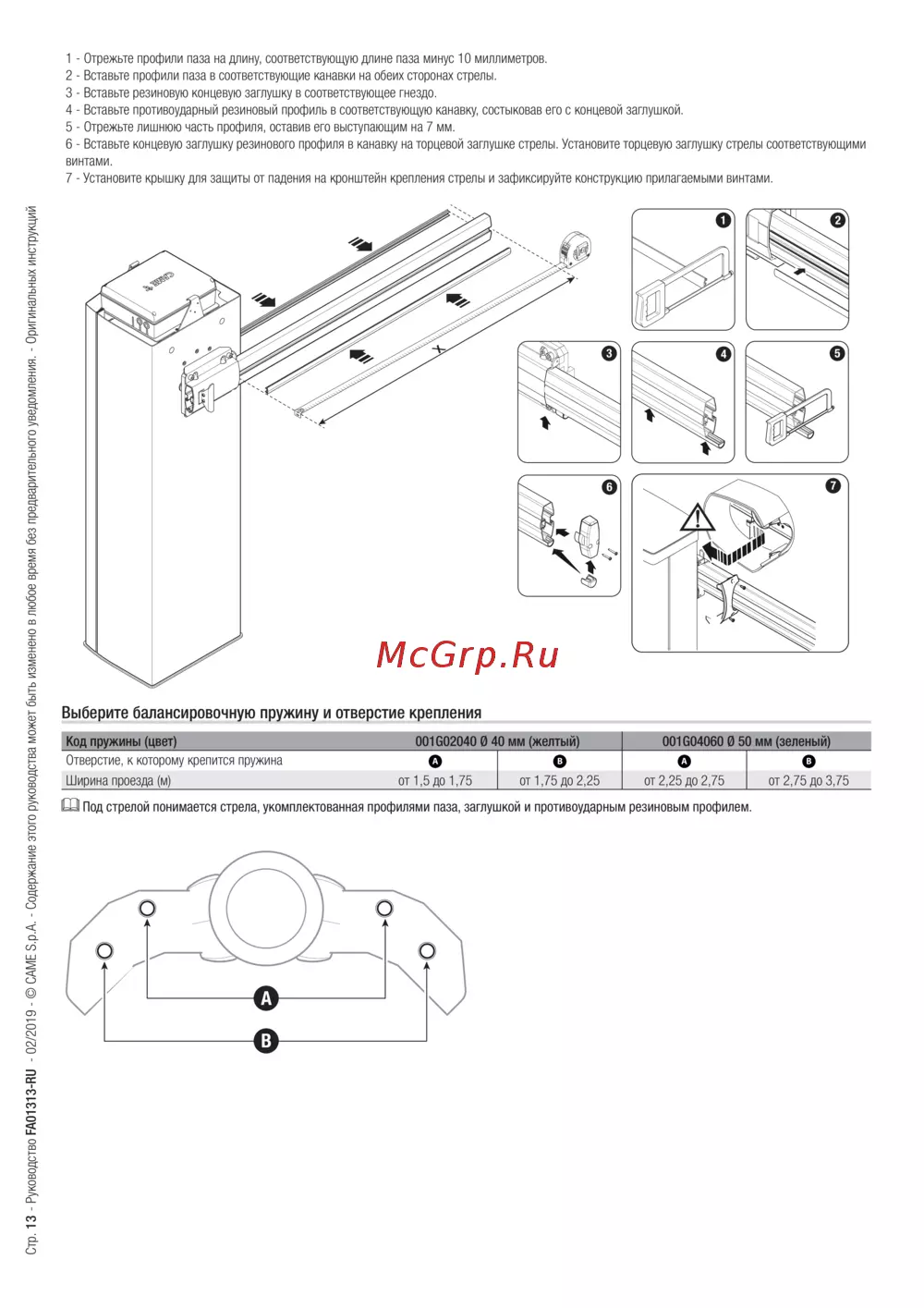

1 - Отрежьте профили паза на длину, соответствующую длине паза минус 10миллиметров.

2 - Вставьте профили паза в соответствующие канавки на обеих сторонах стрелы.

3 - Вставьте резиновую концевую заглушку в соответствующее гнездо.

4 - Вставьте противоударный резиновый профиль в соответствующую канавку, состыковав его с концевой заглушкой.

5 - Отрежьте лишнюю часть профиля, оставив его выступающим на 7мм.

6 - Вставьте концевую заглушку резинового профиля в канавку на торцевой заглушке стрелы. Установите торцевую заглушку стрелы соответствующими

винтами.

7 - Установите крышку для защиты от падения на кронштейн крепления стрелы и зафиксируйте конструкцию прилагаемыми винтами.

7

Выберите балансировочную пружину и отверстие крепления

Код пружины (цвет) 001G02040 Ø 40мм (желтый) 001G04060 Ø 50мм (зеленый)

Отверстие, к которому крепится пружина

A B A B

Ширина проезда (м) от 1,5 до 1,75 от 1,75 до 2,25 от 2,25 до 2,75 от 2,75 до 3,75
