Came GPX40MGP [15/40] Балансировка стрелы
![Came GPX40MGS [15/40] Балансировка стрелы](/views2/1777534/page15/bgf.png)
Стр. 15 - Руководство FA01313-RU - 02/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций

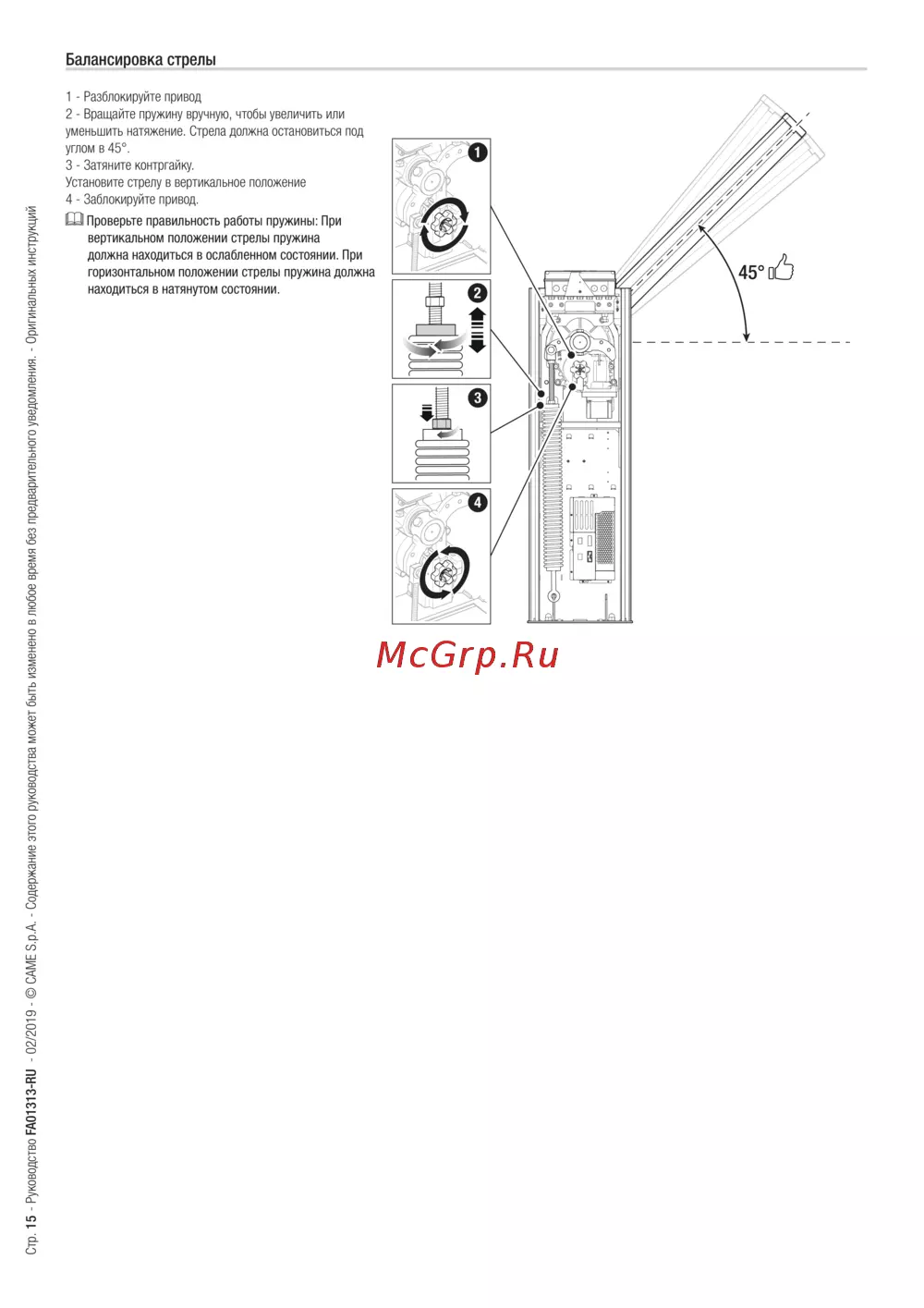

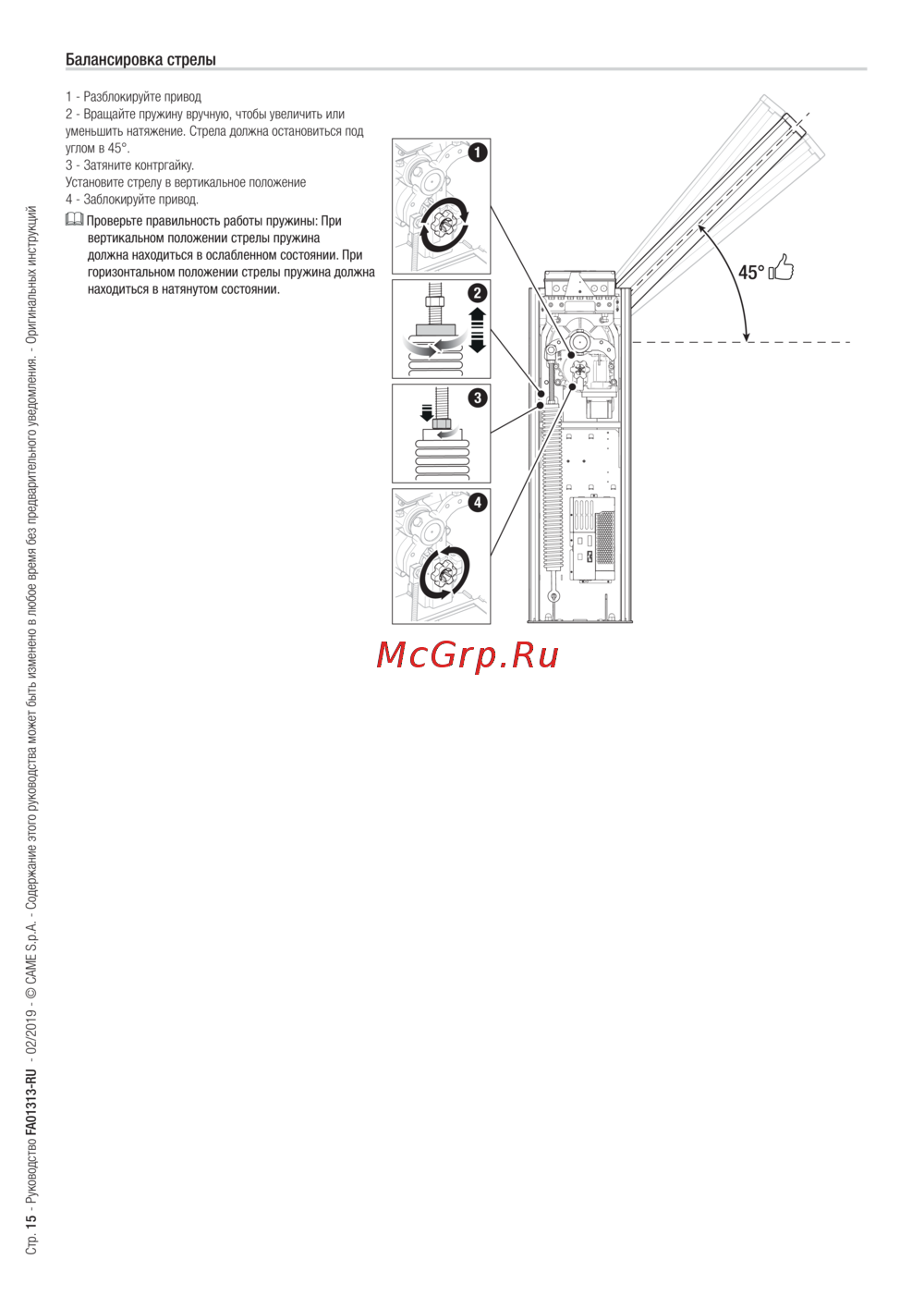

Балансировка стрелы
1 - Разблокируйте привод
2 - Вращайте пружину вручную, чтобы увеличить или
уменьшить натяжение. Стрела должна остановиться под
углом в 45°.
3 - Затяните контргайку.
Установите стрелу в вертикальное положение
4 - Заблокируйте привод.
Проверьте правильность работы пружины: При
вертикальном положении стрелы пружина
должна находиться в ослабленном состоянии. При
горизонтальном положении стрелы пружина должна
находиться в натянутом состоянии.
45°
4
1
2
3
