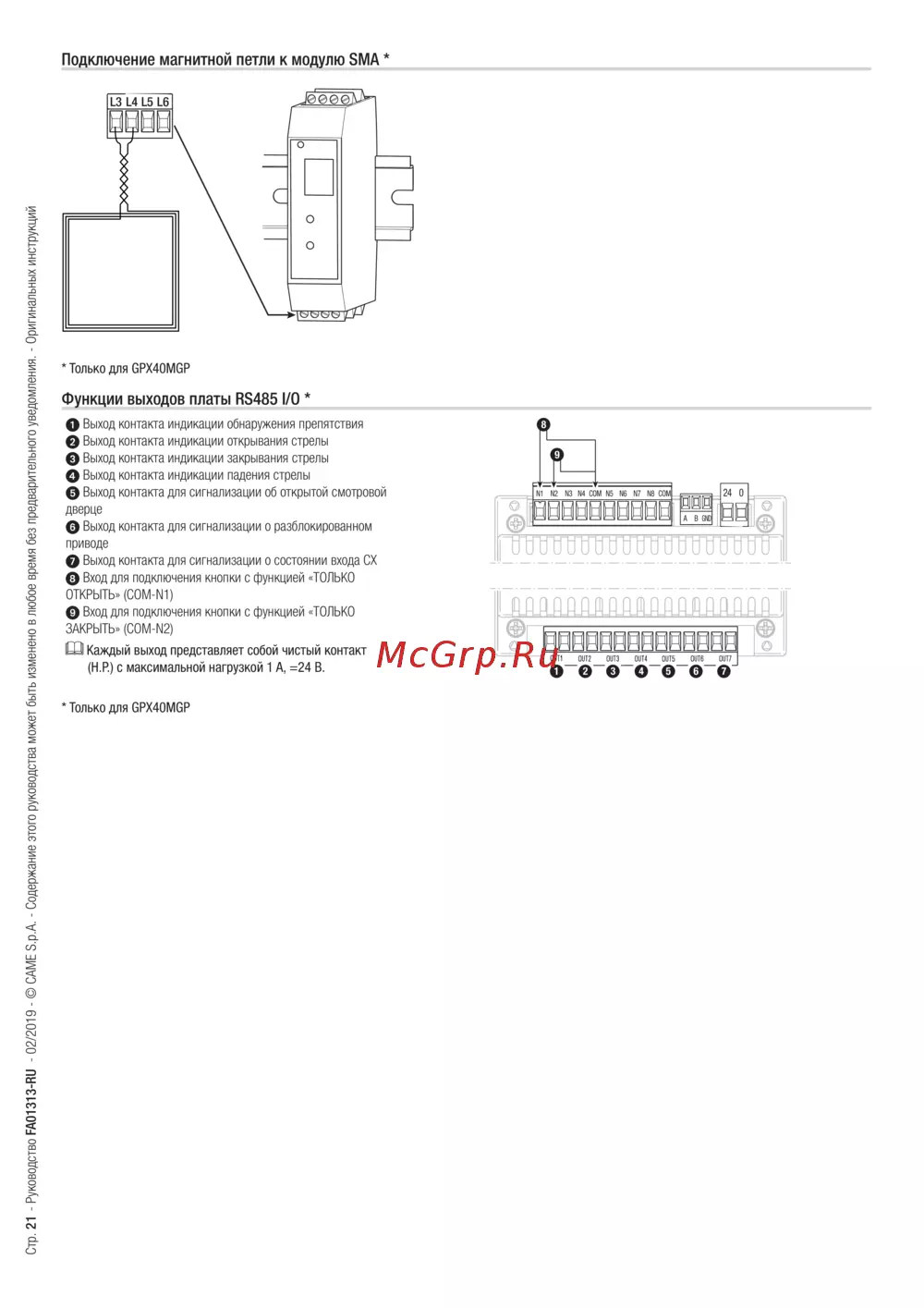

Стр. 21 - Руководство FA01313-RU - 02/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций
Подключение магнитной петли к модулю SMA *
L3 L4 L5 L6
* Только для GPX40MGP
Функции выходов платы RS485 I/O *
1 Выход контакта индикации обнаружения препятствия
2 Выход контакта индикации открывания стрелы
3 Выход контакта индикации закрывания стрелы
4 Выход контакта индикации падения стрелы
5 Выход контакта для сигнализации об открытой смотровой
дверце
6 Выход контакта для сигнализации о разблокированном
приводе
7 Выход контакта для сигнализации о состоянии входаCX
8 Вход для подключения кнопки с функцией «ТОЛЬКО
ОТКРЫТЬ» (COM-N1)
9 Вход для подключения кнопки с функцией «ТОЛЬКО
ЗАКРЫТЬ» (COM-N2)
Каждый выход представляет собой чистый контакт
(Н.Р.) с максимальной нагрузкой 1A, =24В.
N1 N2 24 0
AB
GND
N3 N4 COM N5 N6 N7 N8 COM
1
8
9
2 3 4 5 6 7
* Только для GPX40MGP
