Came GPX40MGP — инструкция по подключению и эксплуатации блока управления [19/40]

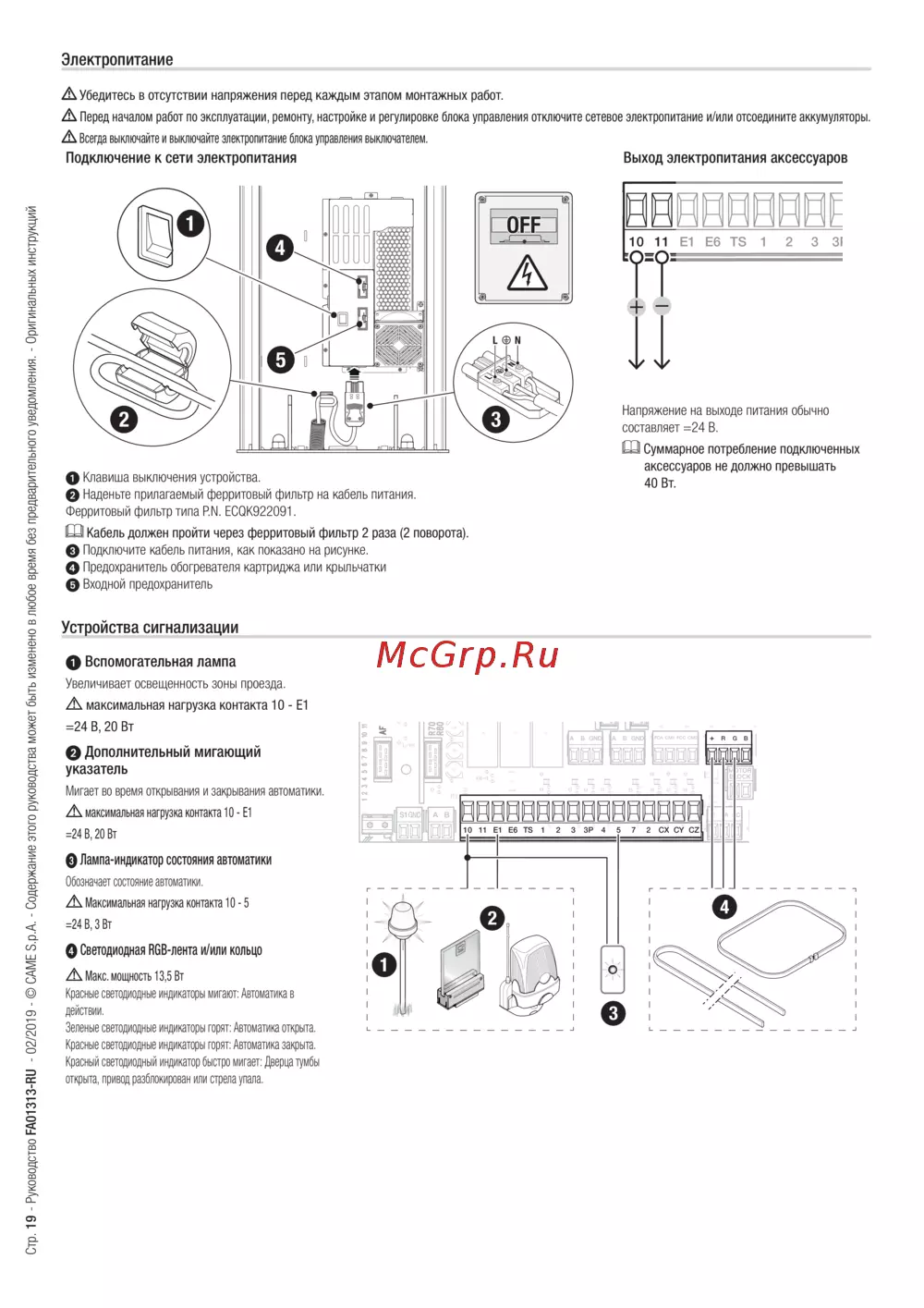

![Came GPX40MGS [19/40] Электропитание](/views2/1777534/page19/bg13.png)
Стр. 19 - Руководство FA01313-RU - 02/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций
Электропитание
Убедитесь в отсутствии напряжения перед каждым этапом монтажных работ.
Перед началом работ по эксплуатации, ремонту, настройке и регулировке блока управления отключите сетевое электропитание и/или отсоедините аккумуляторы.
Всегда выключайте и выключайте электропитание блока управления выключателем.
Подключение к сети электропитания Выход электропитания аксессуаров
LN
2 3
5
1
4
1 Клавиша выключения устройства.
2 Наденьте прилагаемый ферритовый фильтр на кабель питания.
Ферритовый фильтр типа P.N. ECQK922091.
Кабель должен пройти через ферритовый фильтр 2 раза (2 поворота).
3 Подключите кабель питания, как показано на рисунке.
4 Предохранитель обогревателя картриджа или крыльчатки
5 Входной предохранитель
10 11 E1 E6 TS 1 2 3 3
P
E
1
E
6
TS
1
2
3
3P
Напряжение на выходе питания обычно
составляет =24В.
Суммарное потребление подключенных
аксессуаров не должно превышать
40Вт.
Устройства сигнализации
1 Вспомогательная лампа
Увеличивает освещенность зоны проезда.
максимальная нагрузка контакта 10 - E1
=24В, 20Вт
2 Дополнительный мигающий
указатель
Мигает во время открывания и закрывания автоматики.
максимальная нагрузка контакта 10 - E1
=24В, 20Вт
3 Лампа-индикатор состояния автоматики
Обозначает состояние автоматики.
Максимальная нагрузка контакта 10 - 5
=24В, 3Вт
4 Светодиодная RGB-лента и/или кольцо
Макс. мощность 13,5Вт
Красные светодиодные индикаторы мигают: Автоматика в
действии.
Зеленые светодиодные индикаторы горят: Автоматика открыта.
Красные светодиодные индикаторы горят: Автоматика закрыта.
Красный светодиодный индикатор быстро мигает: Дверца тумбы
открыта, привод разблокирован или стрела упала.
A B GND A B GND RGB
2
10
S1
GND
AB
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
FA
FC
FCA CM1 FCC CM2
MOTOR
BLOCK
+
-
1
2
3
4
