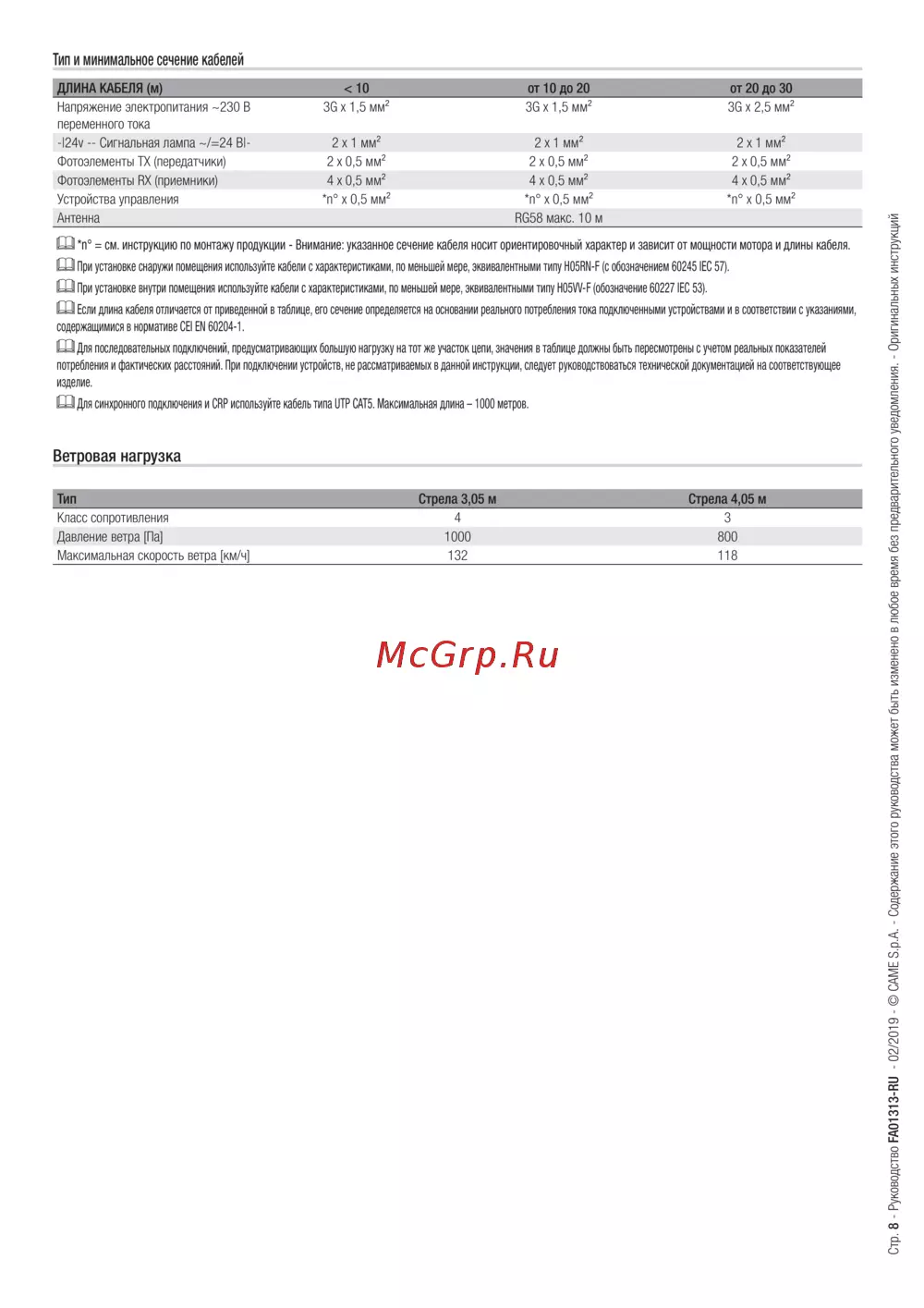

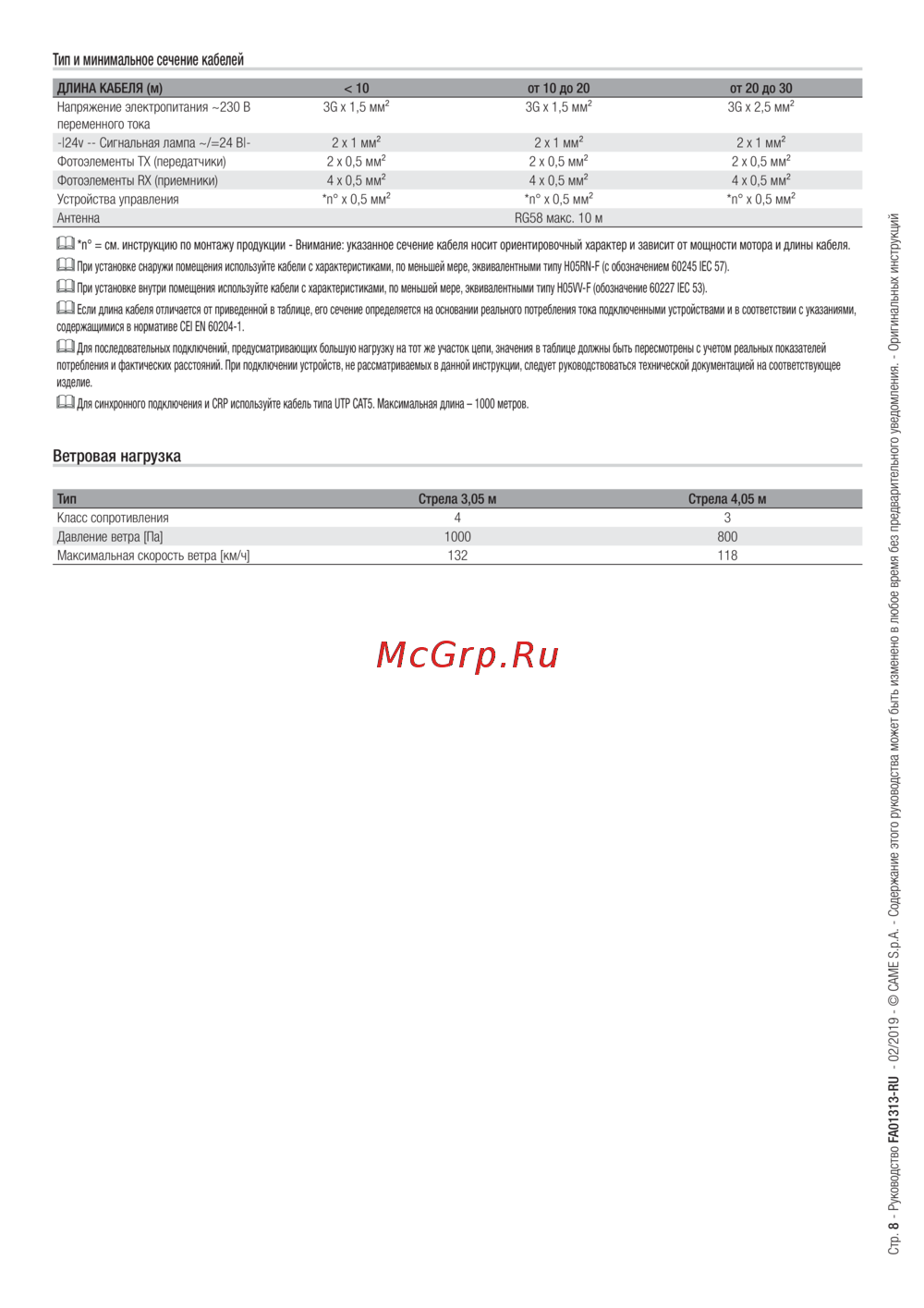

Стр. 8 - Руководство FA01313-RU - 02/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций
Тип и минимальное сечение кабелей
ДЛИНА КАБЕЛЯ (м) <10 от 10 до 20 от 20 до 30
Напряжение электропитания ~230 В
переменного тока
3G x 1,5 мм² 3G x 1,5 мм² 3G x 2,5 мм²
-|24v -- Сигнальная лампа ~/=24 В|- 2 x 1 мм² 2 x 1 мм² 2 x 1 мм²
Фотоэлементы TX (передатчики) 2 x 0,5 мм² 2 x 0,5 мм² 2 x 0,5 мм²
Фотоэлементы RX (приемники) 4 x 0,5 мм² 4 x 0,5 мм² 4 x 0,5 мм²
Устройства управления *n° x 0,5 мм² *n° x 0,5 мм² *n° x 0,5 мм²
Антенна RG58 макс. 10 м
*n° = см. инструкцию по монтажу продукции - Внимание: указанное сечение кабеля носит ориентировочный характер и зависит от мощности мотора и длины кабеля.
При установке снаружи помещения используйте кабели с характеристиками, по меньшей мере, эквивалентными типу H05RN-F (с обозначением 60245 IEC 57).
При установке внутри помещения используйте кабели с характеристиками, по меньшей мере, эквивалентными типу H05VV-F (обозначение 60227 IEC 53).
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального потребления тока подключенными устройствами и в соответствии с указаниями,
содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице должны быть пересмотрены с учетом реальных показателей
потребления и фактических расстояний. При подключении устройств, не рассматриваемых в данной инструкции, следует руководствоваться технической документацией на соответствующее
изделие.
Для синхронного подключения и CRP используйте кабель типа UTP CAT5. Максимальная длина– 1000метров.
Ветровая нагрузка
Тип Стрела 3,05м Стрела 4,05м
Класс сопротивления 4 3
Давление ветра [Па] 1000 800
Максимальная скорость ветра [км/ч] 132 118
