Came GPX40MGP [6/40] Электронная плата
![Came GPX40MGS [6/40] Электронная плата](/views2/1777534/page6/bg6.png)
Стр. 6 - Руководство FA01313-RU - 02/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций

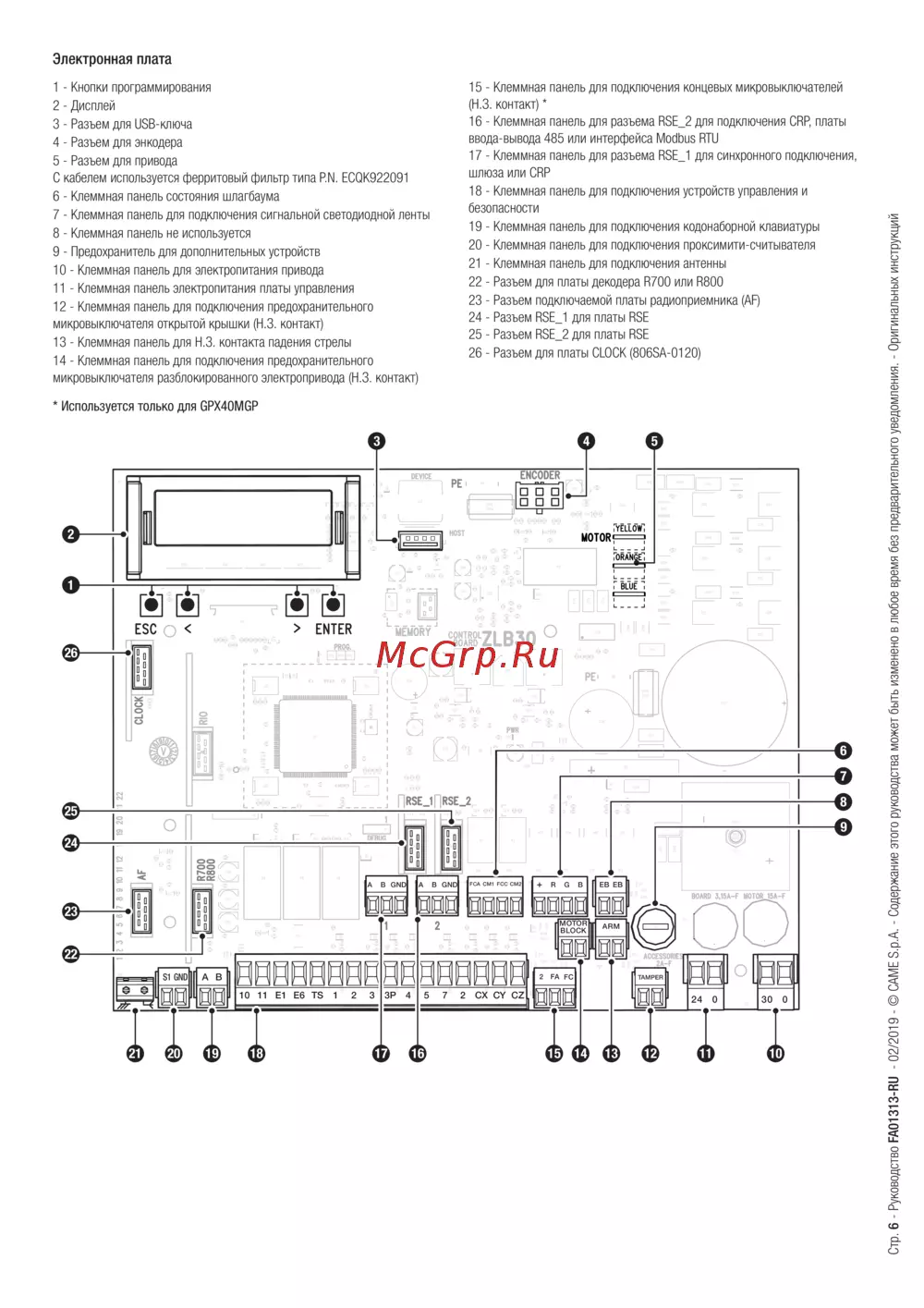

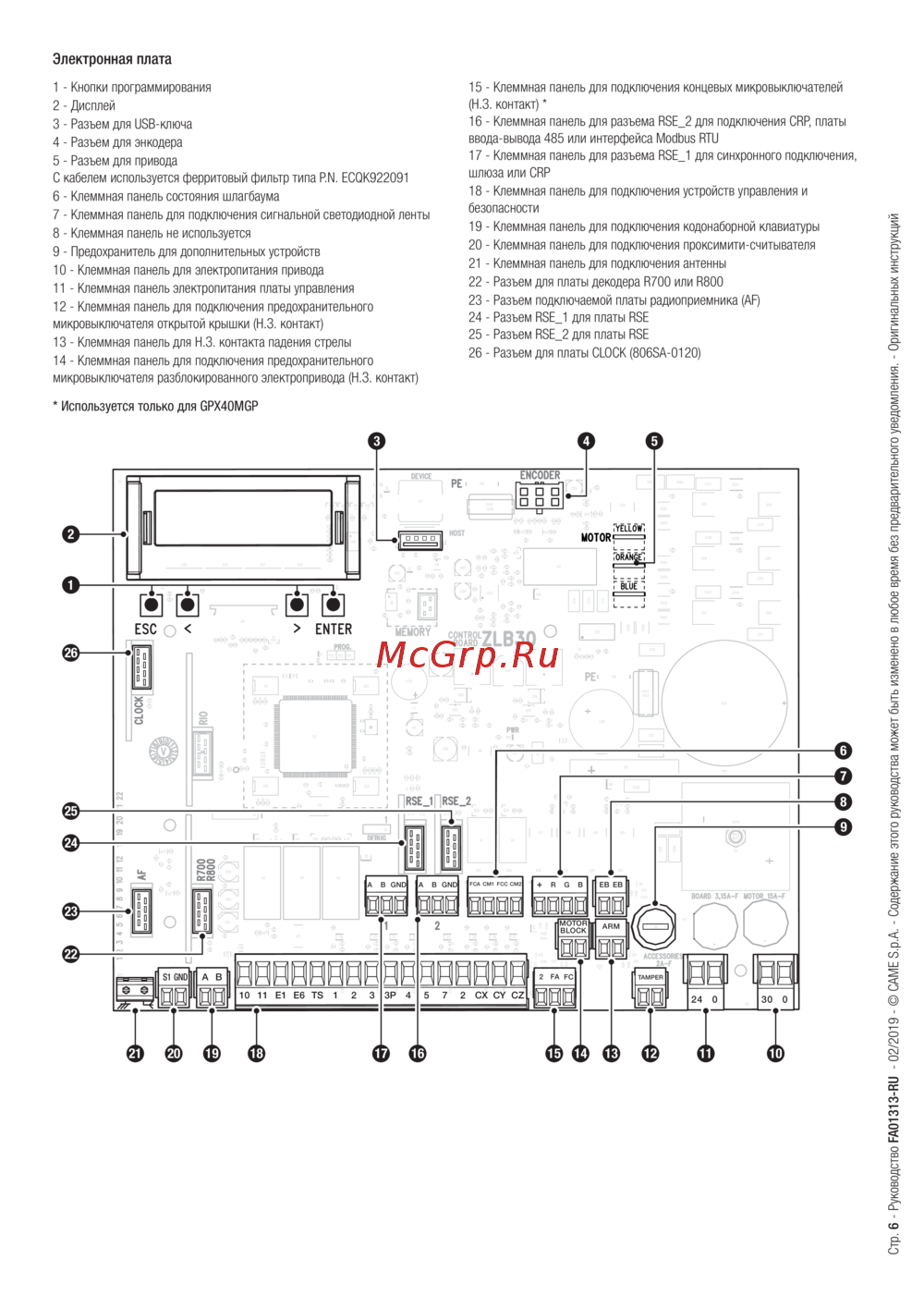

Электронная плата
1 - Кнопки программирования
2 - Дисплей
3 - Разъем для USB-ключа
4 - Разъем для энкодера
5 - Разъем для привода
С кабелем используется ферритовый фильтр типа P.N. ECQK922091
6 - Клеммная панель состояния шлагбаума
7 - Клеммная панель для подключения сигнальной светодиодной ленты
8 - Клеммная панель не используется
9 - Предохранитель для дополнительных устройств
10 - Клеммная панель для электропитания привода
11 - Клеммная панель электропитания платы управления
12 - Клеммная панель для подключения предохранительного
микровыключателя открытой крышки (Н.З. контакт)
13 - Клеммная панель для Н.З. контакта падения стрелы
14 - Клеммная панель для подключения предохранительного
микровыключателя разблокированного электропривода (Н.З. контакт)
15 - Клеммная панель для подключения концевых микровыключателей
(Н.З. контакт) *
16 - Клеммная панель для разъема RSE_2 для подключения CRP, платы
ввода-вывода 485 или интерфейса Modbus RTU
17 - Клеммная панель для разъема RSE_1 для синхронного подключения,
шлюза или CRP
18 - Клеммная панель для подключения устройств управления и
безопасности
19 - Клеммная панель для подключения кодонаборной клавиатуры
20 - Клеммная панель для подключения проксимити-считывателя
21 - Клеммная панель для подключения антенны
22 - Разъем для платы декодера R700 или R800
23 - Разъем подключаемой платы радиоприемника (AF)
24 - Разъем RSE_1 для платы RSE
25 - Разъем RSE_2 для платы RSE
26 - Разъем для платы CLOCK (806SA-0120)
* Используется только для GPX40MGP
A B GND A B GND R G B
2
24
10
S1 GND
AB
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
0300
FA
FC
TAMPER
FCA CM1 FCC CM2
EB
MOTOR
BLOCK
ARM
EB+
2
26
24
23
21 20 19 18 15 14 131617 12 11 10
3 544
22
25
6
7
8
9
1
