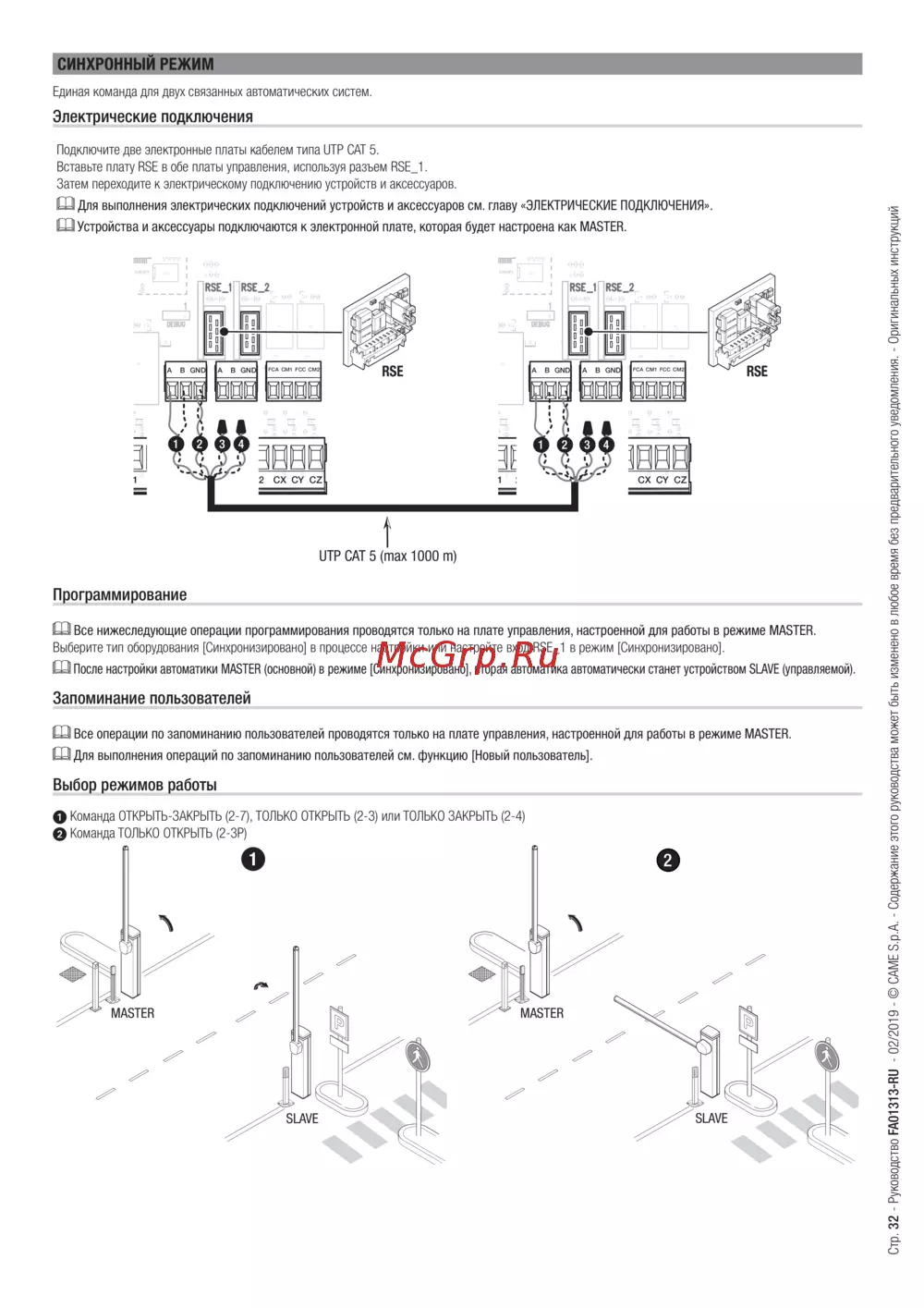

Стр. 32 - Руководство FA01313-RU - 02/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций
СИНХРОННЫЙ РЕЖИМ
Единая команда для двух связанных автоматических систем.
Электрические подключения
Подключите две электронные платы кабелем типа UTP CAT 5.
Вставьте плату RSE в обе платы управления, используя разъем RSE_1.
Затем переходите к электрическому подключению устройств и аксессуаров.
Для выполнения электрических подключений устройств и аксессуаров см. главу «ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ».
Устройства и аксессуары подключаются к электронной плате, которая будет настроена как MASTER.
A B GND A B GND
1
2 3 3P 4 5 7 2 CX CY CZ
FCA CM1 FCC CM2
RSE
A B GND A B GND
1
2 3 3P 4 5 7 2 CX CY CZ
FCA CM1 FCC CM2
RSE
UTP CAT 5 (max 1000 m)
Программирование
Все нижеследующие операции программирования проводятся только на плате управления, настроенной для работы в режиме MASTER.
Выберите тип оборудования [Синхронизировано] в процессе настройки или настройте вход RSE_1 в режим [Синхронизировано].
После настройки автоматики MASTER (основной) в режиме [Синхронизировано], вторая автоматика автоматически станет устройством SLAVE (управляемой).
Запоминание пользователей
Все операции по запоминанию пользователей проводятся только на плате управления, настроенной для работы в режиме MASTER.
Для выполнения операций по запоминанию пользователей см. функцию [Новый пользователь].
Выбор режимов работы
1 Команда ОТКРЫТЬ-ЗАКРЫТЬ (2-7), ТОЛЬКО ОТКРЫТЬ (2-3) или ТОЛЬКО ЗАКРЫТЬ (2-4)
2 Команда ТОЛЬКО ОТКРЫТЬ (2-3P)
MASTER
SLAVE
1
MASTER
SLAVE
