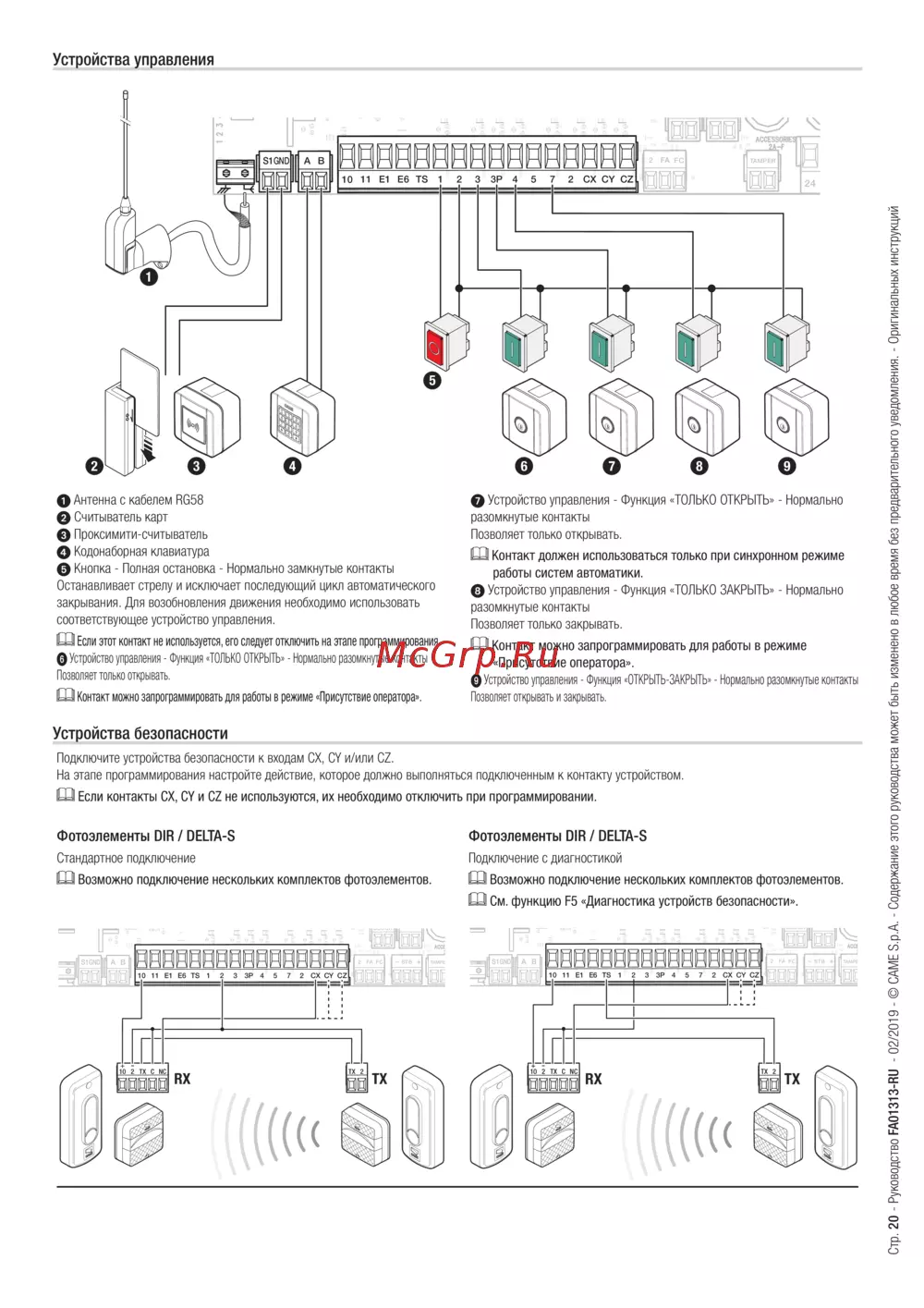

Устройства управления
2
24
10
S1
GND
AB
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
FA
FC STB
TAMPER
+
-
32
1
4 6 7 8 9
5
1 Антенна с кабелем RG58
2 Считыватель карт
3 Проксимити-считыватель
4 Кодонаборная клавиатура
5 Кнопка - Полная остановка - Нормально замкнутые контакты
Останавливает стрелу и исключает последующий цикл автоматического
закрывания. Для возобновления движения необходимо использовать
соответствующее устройство управления.
Если этот контакт не используется, его следует отключить на этапе программирования.
6 Устройство управления - Функция «ТОЛЬКО ОТКРЫТЬ» - Нормально разомкнутые контакты
Позволяет только открывать.
Контакт можно запрограммировать для работы в режиме «Присутствие оператора».
7 Устройство управления - Функция «ТОЛЬКО ОТКРЫТЬ» - Нормально
разомкнутые контакты
Позволяет только открывать.
Контакт должен использоваться только при синхронном режиме
работы систем автоматики.
8 Устройство управления - Функция «ТОЛЬКО ЗАКРЫТЬ» - Нормально
разомкнутые контакты
Позволяет только закрывать.
Контакт можно запрограммировать для работы в режиме
«Присутствие оператора».
9 Устройство управления - Функция «ОТКРЫТЬ-ЗАКРЫТЬ» - Нормально разомкнутые контакты
Позволяет открывать и закрывать.
Устройства безопасности
Подключите устройства безопасности к входам CX, CY и/или CZ.
На этапе программирования настройте действие, которое должно выполняться подключенным к контакту устройством.
Если контакты CX, CY и CZ не используются, их необходимо отключить при программировании.
Фотоэлементы DIR / DELTA-S
Стандартное подключение
Возможно подключение нескольких комплектов фотоэлементов.
Фотоэлементы DIR / DELTA-S
Подключение с диагностикой
Возможно подключение нескольких комплектов фотоэлементов.
См. функцию F5 «Диагностика устройств безопасности».
2
10
S1
GND
AB
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
FA
FC STB
TAMP
E
BLOCK
+
-
+
10
-
2TXCNC TX 2
RX TX
2
10
S1
GND
AB
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
FA
FC STB
TAMP
E
BLOCK
+
-
+
10
-
2TXCNC TX 2
RX TX
