Стр. 16 - Руководство FA01313-RU - 02/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций

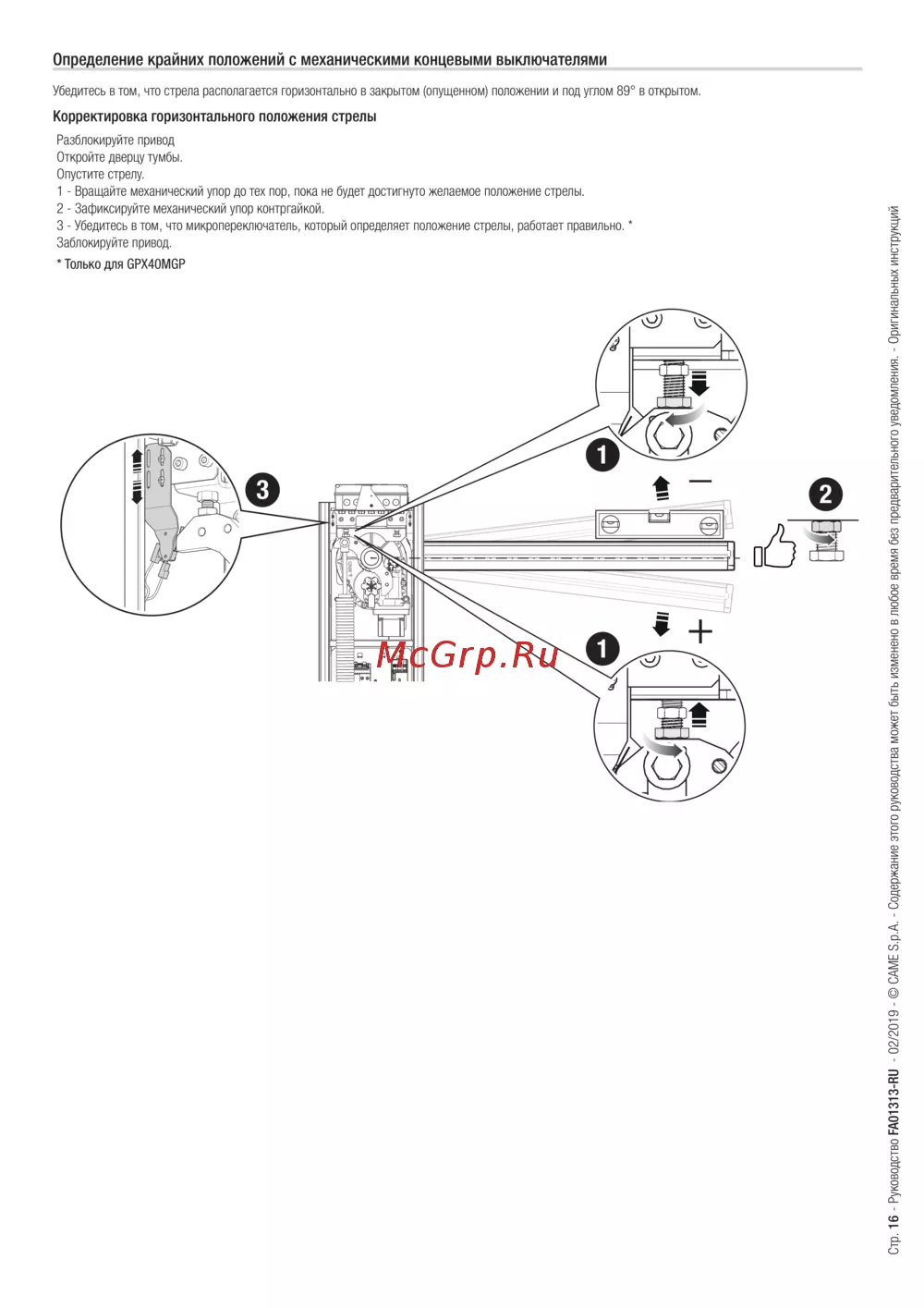

Определение крайних положений с механическими концевыми выключателями
Убедитесь в том, что стрела располагается горизонтально в закрытом (опущенном) положении и под углом 89° в открытом.
Корректировка горизонтального положения стрелы
Разблокируйте привод
Откройте дверцу тумбы.
Опустите стрелу.
1 - Вращайте механический упор до тех пор, пока не будет достигнуто желаемое положение стрелы.
2 - Зафиксируйте механический упор контргайкой.
3 - Убедитесь в том, что микропереключатель, который определяет положение стрелы, работает правильно. *
Заблокируйте привод.
* Только для GPX40MGP
+
_
2
1
1
3
