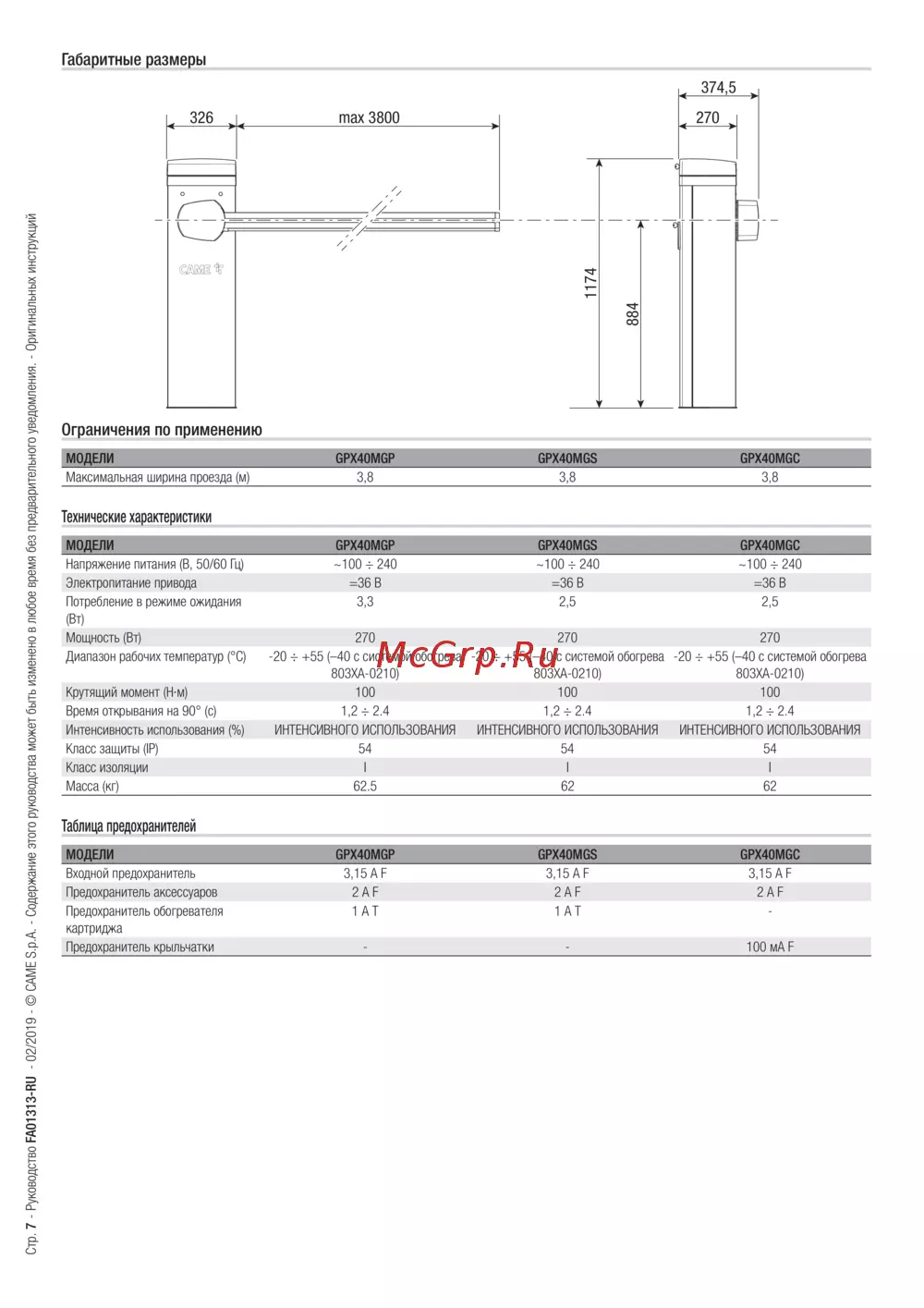

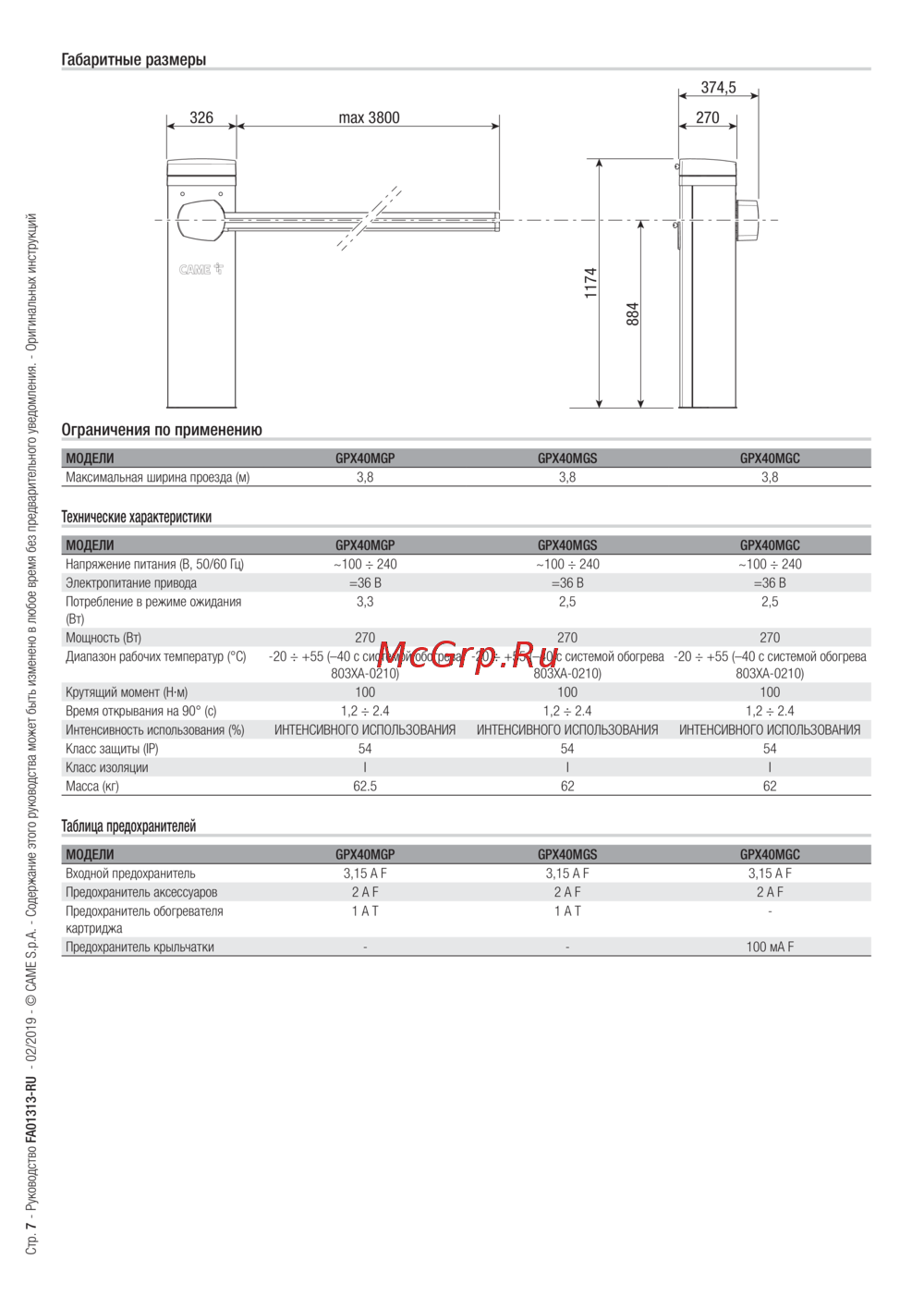

Стр. 7 - Руководство FA01313-RU - 02/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций
Габаритные размеры
326 max 3800 270
884
1174
374,5
Ограничения по применению
МОДЕЛИ GPX40MGP GPX40MGS GPX40MGC
Максимальная ширина проезда (м) 3,8 3,8 3,8
Технические характеристики
МОДЕЛИ GPX40MGP GPX40MGS GPX40MGC
Напряжение питания (В, 50/60Гц) ~100 ÷ 240 ~100 ÷ 240 ~100 ÷ 240
Электропитание привода =36В =36В =36В
Потребление в режиме ожидания
(Вт)
3,3 2,5 2,5
Мощность (Вт) 270 270 270
Диапазон рабочих температур (°C) -20 ÷ +55 (–40 с системой обогрева
803XA-0210)
-20 ÷ +55 (–40 с системой обогрева
803XA-0210)
-20 ÷ +55 (–40 с системой обогрева
803XA-0210)
Крутящий момент (Н·м) 100 100 100
Время открывания на 90° (с) 1,2 ÷ 2.4 1,2 ÷ 2.4 1,2 ÷ 2.4
Интенсивность использования (%) ИНТЕНСИВНОГО ИСПОЛЬЗОВАНИЯ ИНТЕНСИВНОГО ИСПОЛЬЗОВАНИЯ ИНТЕНСИВНОГО ИСПОЛЬЗОВАНИЯ
Класс защиты (IP) 54 54 54
Класс изоляции I I I
Масса (кг) 62.5 62 62
Таблица предохранителей
МОДЕЛИ GPX40MGP GPX40MGS GPX40MGC
Входной предохранитель 3,15 A F 3,15 A F 3,15 A F
Предохранитель аксессуаров 2 A F 2 A F 2 A F
Предохранитель обогревателя
картриджа
1 A T 1 A T -
Предохранитель крыльчатки - - 100 мА F
