Came GPX40MGP [18/40] Прокладка электрокабелей
![Came GPX40MGS [18/40] Прокладка электрокабелей](/views2/1777534/page18/bg12.png)
Стр. 18 - Руководство FA01313-RU - 02/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

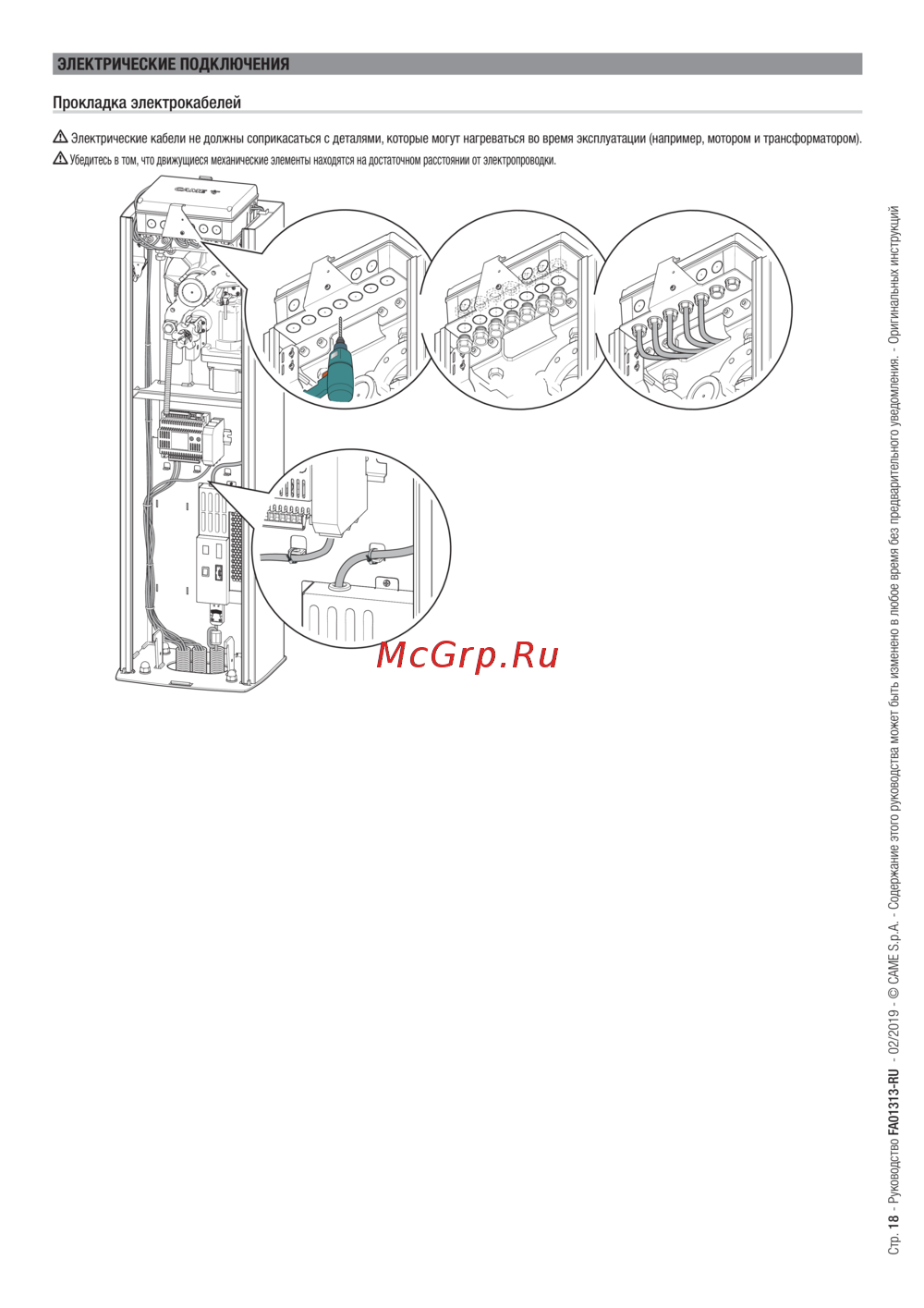

Прокладка электрокабелей
Электрические кабели не должны соприкасаться с деталями, которые могут нагреваться во время эксплуатации (например, мотором и трансформатором).
Убедитесь в том, что движущиеся механические элементы находятся на достаточном расстоянии от электропроводки.
