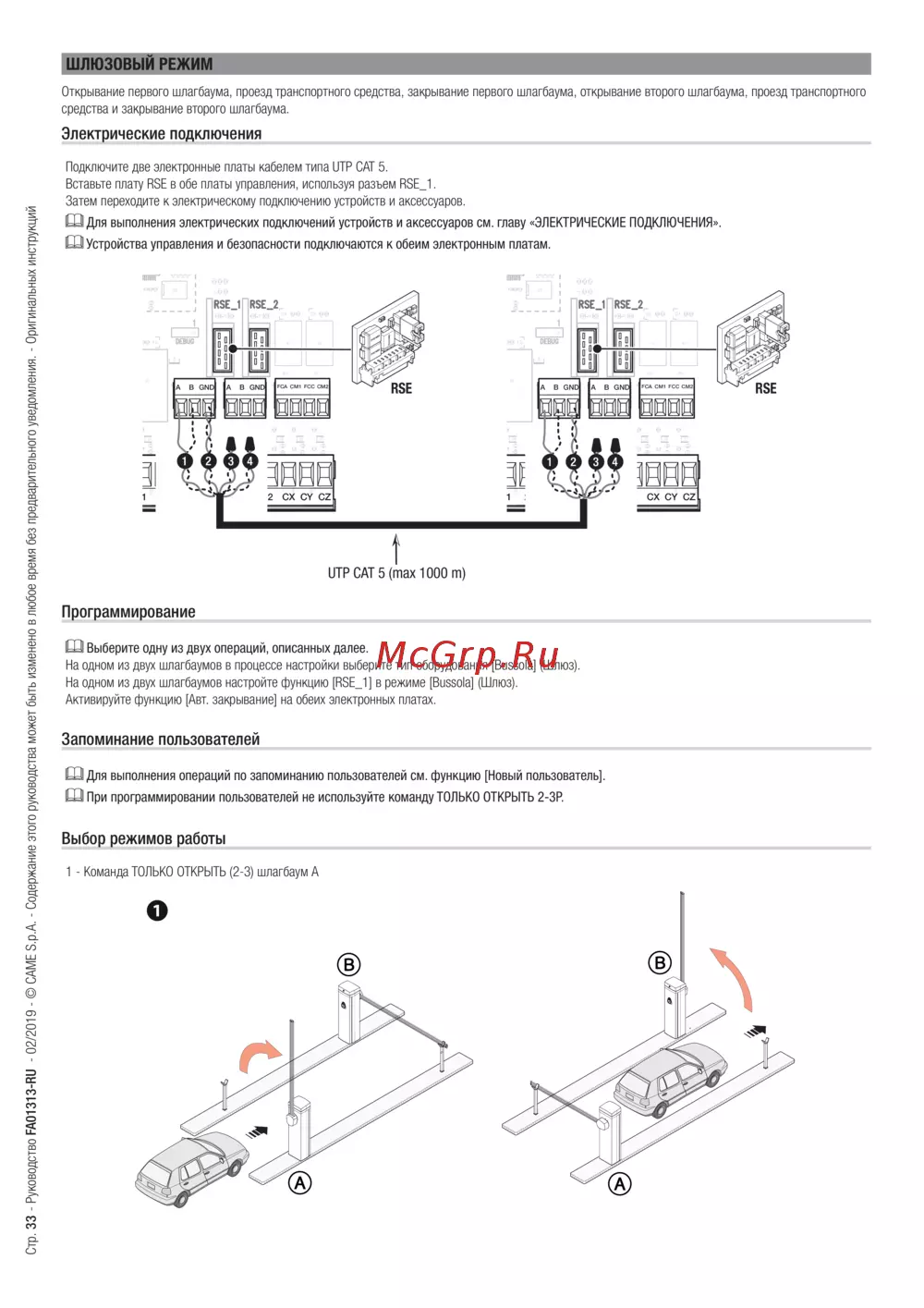

ШЛЮЗОВЫЙ РЕЖИМ
Открывание первого шлагбаума, проезд транспортного средства, закрывание первого шлагбаума, открывание второго шлагбаума, проезд транспортного
средства и закрывание второго шлагбаума.
Электрические подключения
Подключите две электронные платы кабелем типа UTP CAT 5.
Вставьте плату RSE в обе платы управления, используя разъем RSE_1.
Затем переходите к электрическому подключению устройств и аксессуаров.
Для выполнения электрических подключений устройств и аксессуаров см. главу «ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ».
Устройства управления и безопасности подключаются к обеим электронным платам.
A B GND A B GND
1
2 3 3P 4 5 7 2 CX CY CZ
FCA CM1 FCC CM2
RSE
A B GND A B GND
1
2 3 3P 4 5 7 2 CX CY CZ
FCA CM1 FCC CM2
RSE
UTP CAT 5 (max 1000 m)
Программирование
Выберите одну из двух операций, описанных далее.
На одном из двух шлагбаумов в процессе настройки выберите тип оборудования [Bussola] (Шлюз).
На одном из двух шлагбаумов настройте функцию [RSE_1] в режиме [Bussola] (Шлюз).
Активируйте функцию [Авт. закрывание] на обеих электронных платах.
Запоминание пользователей
Для выполнения операций по запоминанию пользователей см. функцию [Новый пользователь].
При программировании пользователей не используйте команду ТОЛЬКО ОТКРЫТЬ 2-3P.
Выбор режимов работы
1 - Команда ТОЛЬКО ОТКРЫТЬ (2-3) шлагбаум A
