c Экраны нижнего уровня:
c1: Экран уставок
c2: Подробный экран со значениями
c3: Подробный экран с кривой зависимости от погоды
c4: Экран с расписанием

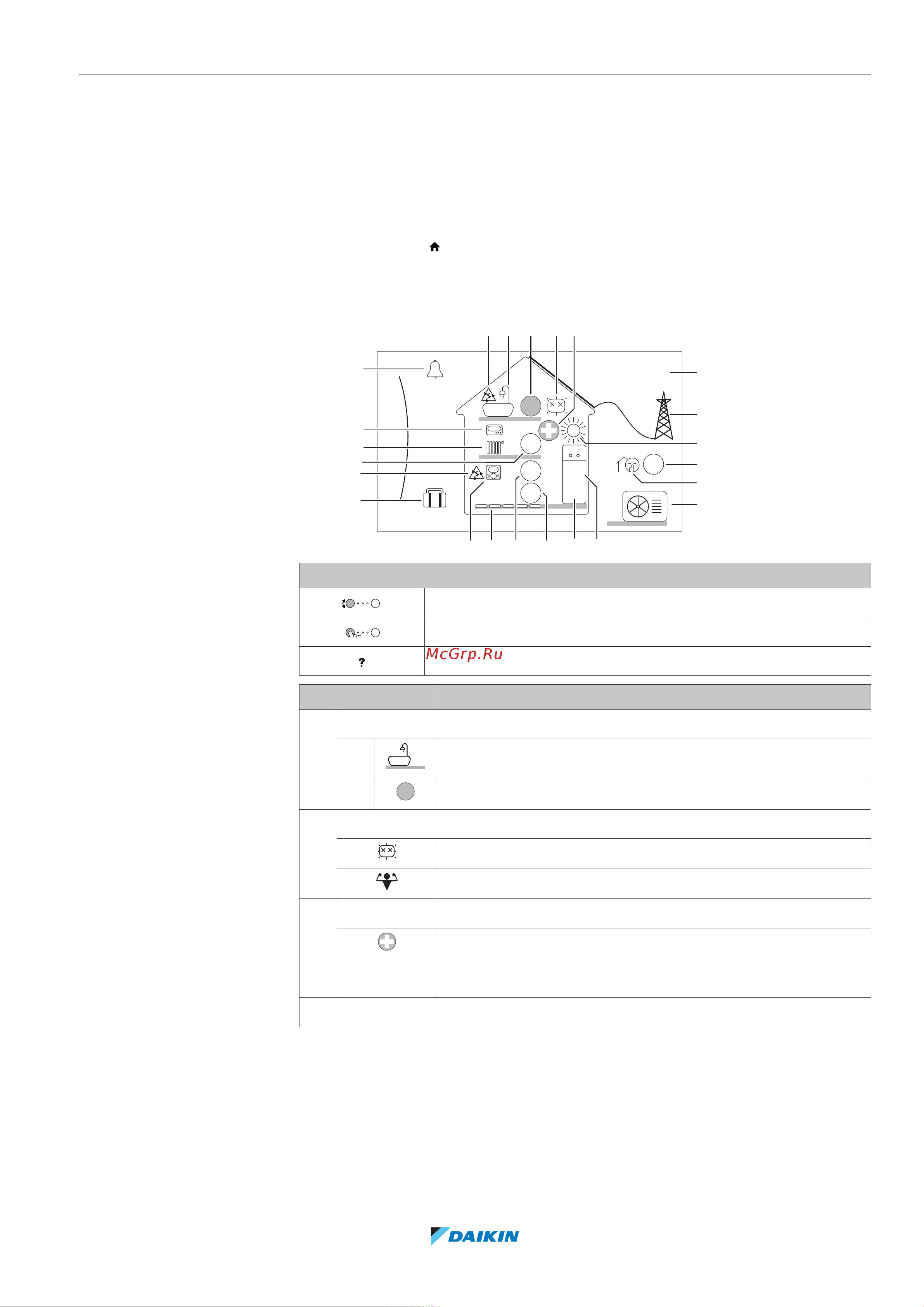

10.3.2 Главный экран
Нажмите кнопку , чтобы вернуться на главный экран. Вы видите краткий
обзор конфигурации агрегата, значения температуры в помещении и уставки
температуры. На главном экране отображаются только символы, относящиеся
к вашей конфигурации.
6
1.6
bar
26 Feb 2019
22:19
55
21
35
j
e2
l
k1
k2
k3
45
d
e1
g3
g2
h1
g1
f
i2 i3 i4 h2i1
a2a1e3 b c
Возможные действия на этом экране
Переход по списку в главном меню.
Переход на экран главного меню.
Активация/отключение навигационной цепочки.
Позиция Описание
a Горячая вода бытового потребления
a1 Горячая вода бытового потребления
a2
55
Измеренная температура в резервуаре
(a)
b Дезинфекция/режим повышенной мощности
Включен режим дезинфекции
Включен режим повышенной мощности
c Аварийный режим
Тепловой насос вышел из строя, и система работает в
режиме Авар. ситуация, или тепловой насос
принудительно выключен.
d Текущие дата и время
