Daikin EPRA16DAW1 [46/300] Постоянное ограничение потребления энергии
![Daikin EPRA16DAW1 [46/300] Постоянное ограничение потребления энергии](/views2/1797334/page46/bg2e.png)
6 | Руководство по применению
Руководство по применению для установщика
46
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
# Управление потреблением энергии
2 «6.5.2Ограничение потребления энергии, активированное цифровыми
входами» [447]
▪ Позволяет ограничивать потребление энергии всей системы
теплового насоса (внутреннего агрегата и резервного нагревателя) с
помощью 4 цифровых входов.
▪ Ограничение мощности (кВт) и тока (А).
3 «6.5.4Ограничение мощности согласно BBR16» [449]
▪ Ограничение: Отображается только при выборе шведского языка.
▪ Служит для соответствия требованиям регламента BBR16 (шведский
регламент энергопотребления).
▪ Ограничение мощности (кВт).
▪ Можно использовать в сочетании с другими опциями управления
потреблением энергии. В этом случае блок будет осуществлять самое
жесткое управление энергопотреблением.
ОБРАТИТЕ ВНИМАНИЕ
По месту можно установить плавкий предохранитель, номинал которого
меньше рекомендуемого для теплового насоса. Для этого необходимо изменить
пользовательскую настройку [2‑0E] в соответствии с максимально допустимым
током, потребляемым тепловым насосом.
Обратите внимание, что пользовательская настройка [2‑0E] отменяет все
настройки, относящиеся к управлению потреблением энергии. Ограничение
энергопотребления теплового насоса приведет к снижению его
производительности.
ОБРАТИТЕ ВНИМАНИЕ
Установите минимальное потребление энергии ±3,6кВт, чтобы гарантировать:
▪ Размораживание. В противном случае, если размораживание несколько раз
будет прервано, теплообменник замерзнет.
▪ Нагрев помещения и подготовку горячей воды бытового потребления
посредством разрешения работы ступени1 резервного нагревателя.

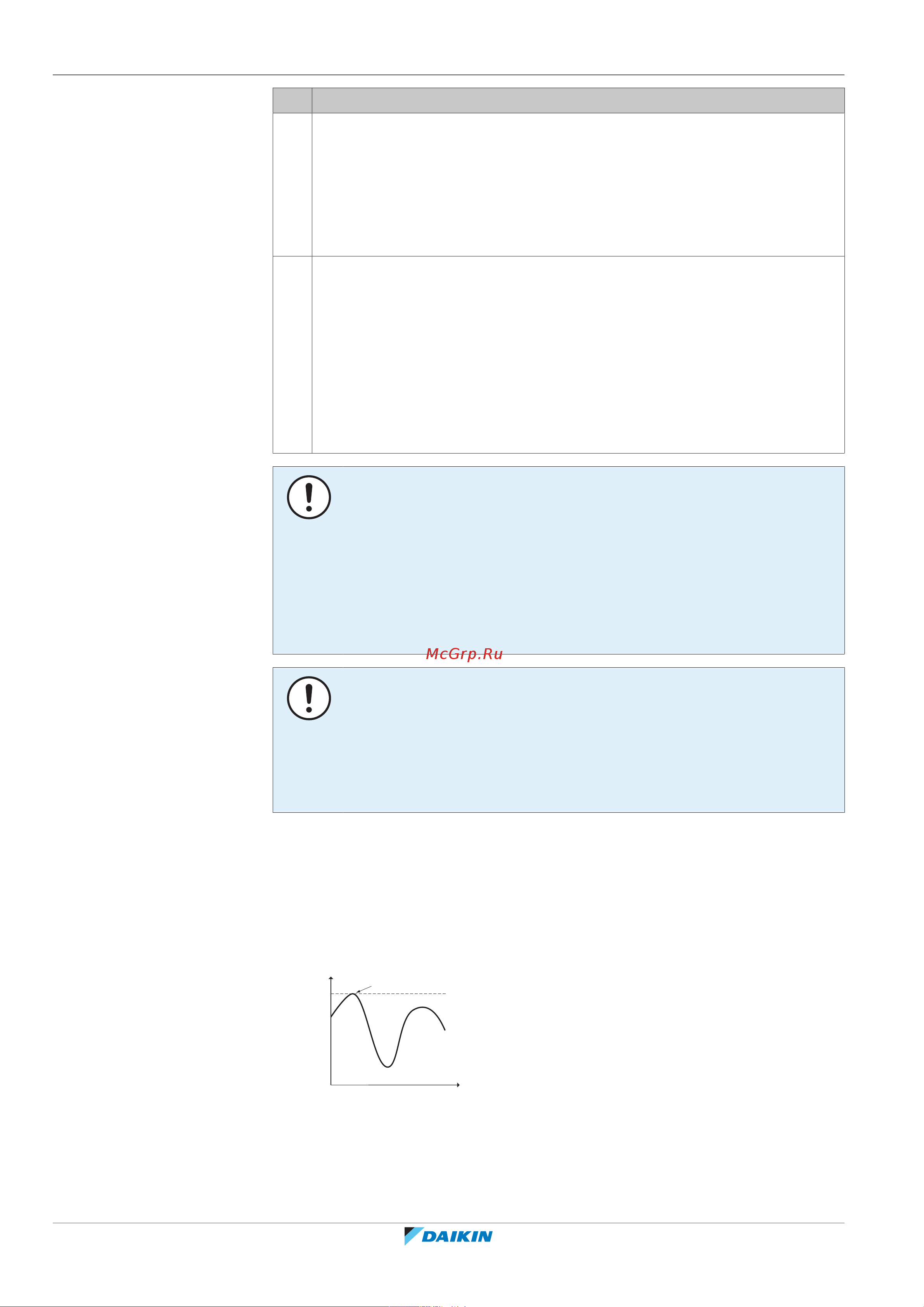

6.5.1 Постоянное ограничение потребления энергии
Постоянное ограничение потребления энергии способствует максимальному
входу мощности и тока в систему. В некоторых странах максимальное
потребление энергии для обогрева помещений и нагрева ГВБП
законодательно ограничено.
P
i
t
DI
a
b
P
i
Потребляемая мощность
t Время
DI Цифровой вход (уровень ограничения потребления энергии)
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
