Daikin EPRA16DAW1 [57/300] Закрытие наружного блока
![Daikin EPRA16DAW1 [57/300] Закрытие наружного блока](/views2/1797334/page57/bg39.png)

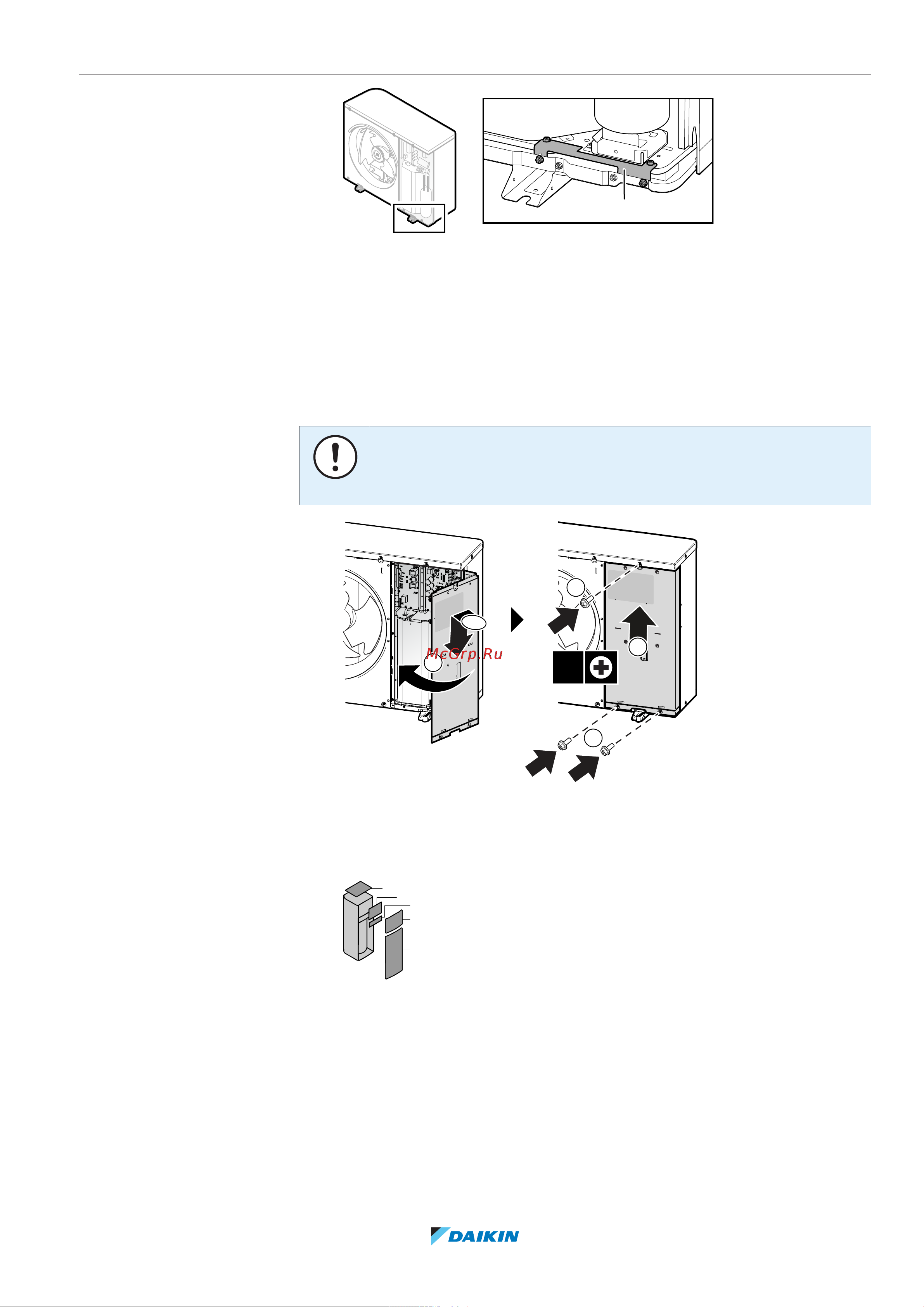

7 | Монтаж агрегата
Руководство по применению для установщика
57
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
a
a Транспортировочные опоры (2шт.)
1 Откройте крышку распределительной коробки. См. раздел «7.2.2 Чтобы
открыть наружный агрегат» [456].
2 Открутите винты (4шт.) на транспортировочных опорах и выбросьте их.
3 Снимите транспортировочные опоры (2шт.) и выбросьте их.
7.2.4 Закрытие наружного блока
ОБРАТИТЕ ВНИМАНИЕ
При закрытии крышки наружного блока убедитесь, что момент затяжки НЕ
превышает 4,1Н•м.
1
1
2
32
4
4
3
3×
3
1
7.2.5 Чтобы открыть внутренний агрегат
Обзор
a
b
d
c
e
a Верхняя панель
b Панель интерфейса пользователя
c Крышка распределительной коробки
d Лицевая панель
e Крышка высоковольтной распределительной коробки
Снятие элементов
1 Снимите верхнюю панель.
