Daikin EPRA16DAW1 [222/300] Пусконаладка
![Daikin EPRA16DAW1 [222/300] Пусконаладка](/views2/1797334/page222/bgde.png)
11 | Пусконаладка
Руководство по применению для установщика
222
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
11 Пусконаладка
ОБРАТИТЕ ВНИМАНИЕ
Общий перечень проверок при пусконаладке. Помимо указаний по
пусконаладке в данной главе, можно также воспользоваться общим перечнем
проверок при пусконаладке, размещенным на Daikin Business Portal (требуется
аутентификация).
Общий перечень проверок при пусконаладке, служащий дополнением к
указаниям в данной главе, можно использовать в качестве руководства и
шаблона отчета при проведении пусконаладки и сдаче системы пользователю.

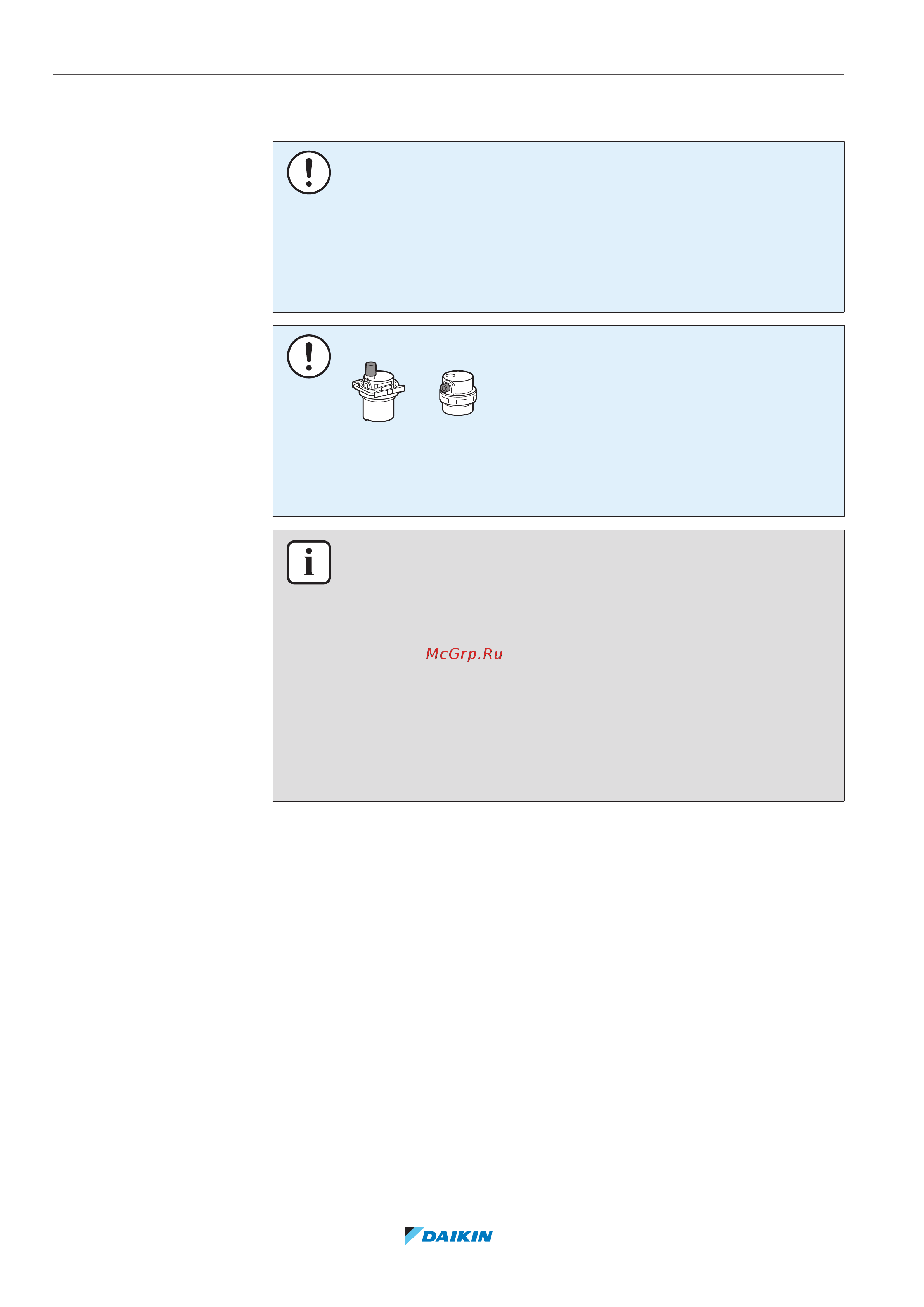

ОБРАТИТЕ ВНИМАНИЕ
Убедитесь, что открыты оба клапана выпуска воздуха (один на магнитном
фильтре, второй на резервном нагревателе).
После пусконаладки автоматические клапаны выпуска воздуха должны
оставаться в открытом положении.
ИНФОРМАЦИЯ
Защитные функции — Режим «Установщик на объекте». В программном
обеспечении имеются защитные функции, например по защите помещения от
замораживания. При необходимости агрегат запускает эти функции
автоматически.
При монтаже или обслуживании такие режимы работы нежелательны. Поэтому
защитные функции можно отключить:
▪ При первом включении электропитания: по умолчанию защитные функции
отключены. Через 12часов они будут автоматически включены.
▪ Впоследствии: установщик может вручную отключить защитные функции,
выбрав для настройки [9.G]: Отключение функций защиты=Да. После
завершения своей работы установщик может включить защитные функции,
выбрав [9.G]: Отключение функций защиты=Нет.
В этой главе
11.1 Обзор: Пусконаладка............................................................................................................................................................ 222
11.2 Меры предосторожности при вводе в эксплуатацию ...................................................................................................... 223
11.3 Предпусковые проверочные операции.............................................................................................................................. 223
11.4 Перечень проверок во время пуско-наладки .................................................................................................................... 224
11.4.1 Минимальный расход.......................................................................................................................................... 224
11.4.2 Функция выпуска воздуха .................................................................................................................................... 225
11.4.3 Пробный рабочий запуск..................................................................................................................................... 228
11.4.4 Пробный запуск привода..................................................................................................................................... 229
11.4.5 Обезвоживание штукатурного маяка теплых полов......................................................................................... 230
11.1 Обзор: Пусконаладка
В этой главе приводится порядок действий и необходимые сведения,
касающиеся пусконаладки системы после ее монтажа настройки.
