6 | Руководство по применению
Руководство по применению для установщика
36
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
Настройка
B
A
D
E
C
a
b
a

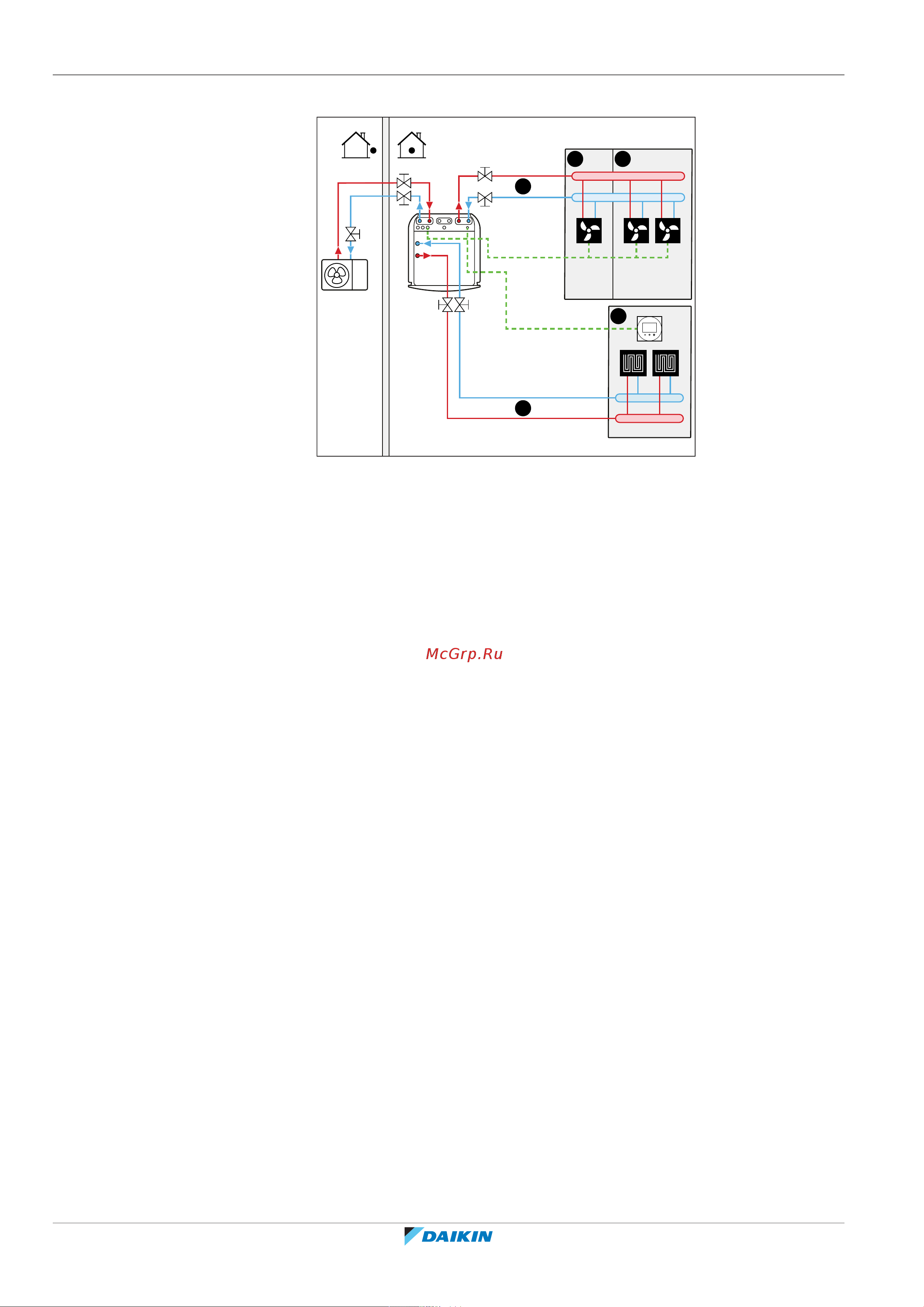

A Дополнительная зона температуры воды на выходе
B Помещение 1
C Помещение 2
D Главная зона температуры воды на выходе
E Помещение 3
a Конвекторы тепловогонасоса (+ пульты управления)
b Специальный интерфейс для выбора комфортных условий (в качестве
комнатного термостата используется BRC1HHDA)
▪ Для основной зоны: температуру в помещении контролирует специальный
интерфейс для выбора комфортных условий (BRC1HHDA, используемый в
качестве комнатного термостата).
▪ Для дополнительной зоны:
- Внешний термостат подсоединяется непосредственно к внутреннему
агрегату.
- Нужная температура в помещении задается посредством внешнего
термостата и термостатных клапанов радиаторов в каждом помещении.
- Сигнал запроса на нагрев от внешнего термостата подается на цифровой
вход внутреннего агрегата (X2M/35a и X2M/30). Внутренний агрегат подает
нужную дополнительную температуру воды на выходе только при наличии
фактического запроса.
