7 | Монтаж агрегата
Руководство по применению для установщика
54
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
ВНИМАНИЕ!
Оборудование должно храниться в исключающем возможность механических
повреждений помещении с надлежащей вентиляцией без непрерывно
работающих источников воспламенения (например, открытый огонь,
работающее газовое устройство или электронагреватель).
ВНИМАНИЕ!
Монтаж, техническое обслуживание и ремонт должны выполняться ТОЛЬКО
уполномоченными специалистами согласно инструкциям Daikin и в
соответствии с действующим законодательством.
7.1.2 Дополнительные требования к месту установки наружного блока в холодных
погодных условиях

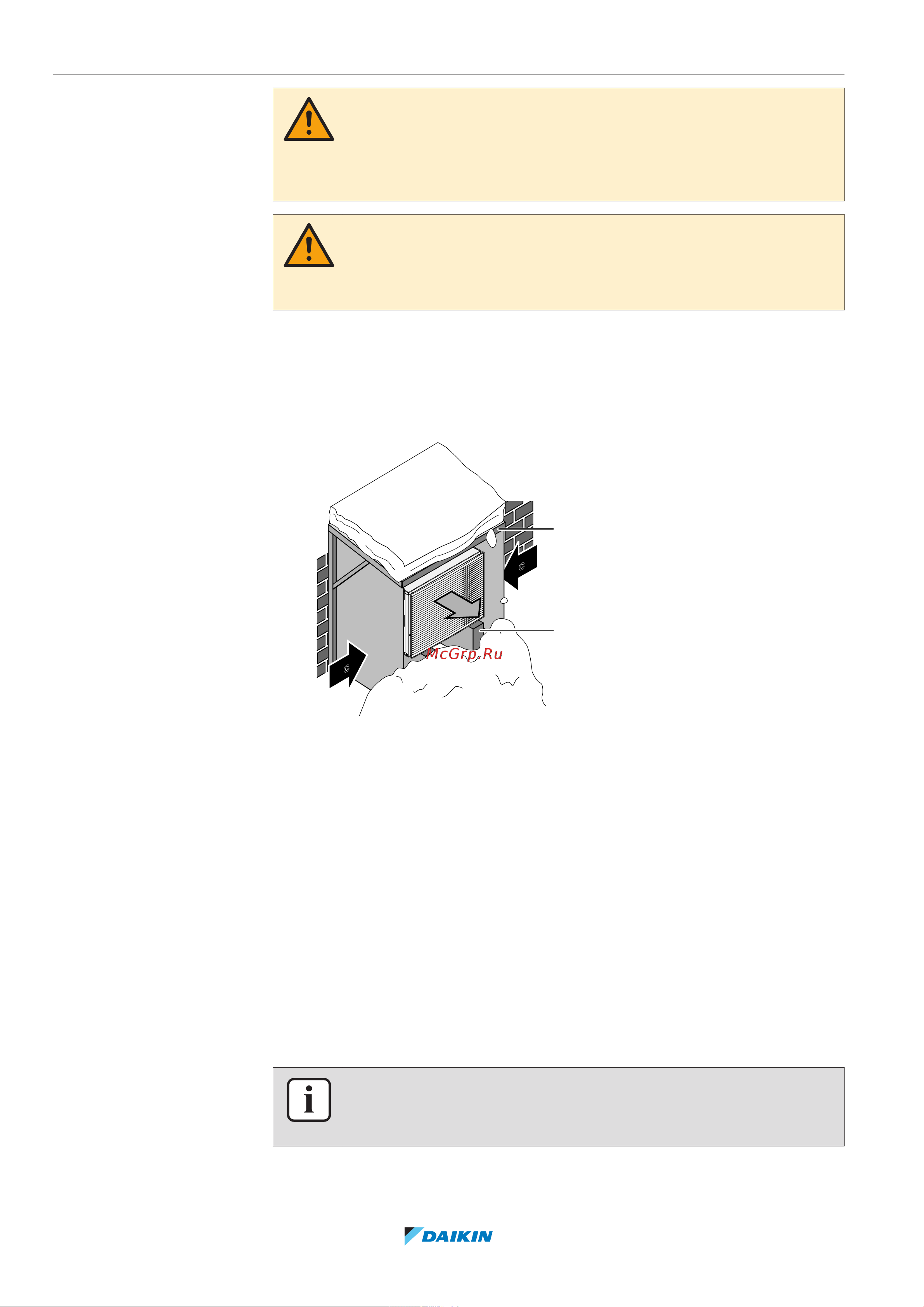

Наружный агрегат необходимо защитить от снегопада, а также предусмотреть,
чтобы его НИКОГДА не засыпало снегом.
c
a
b
c
d
a Снегозащитное покрытие или навес
b Опорная конструкция
c Преобладающее направление ветра
d Воздуховыпускное отверстие
В любом случае предусмотрите под блоком не менее 150 мм свободного
пространства. Кроме того, убедитесь в том, что блок расположен по крайней
мере на 100 мм выше предполагаемого максимального уровня поверхности
снежного покрова. Дополнительные сведения приведены в разделе
«7.3Монтаж наружного агрегата» [460].
В регионах, где обычно выпадает много снега, очень важно установить блок в
таком месте, где снег не будет воздействовать на блок. Если есть вероятность
наметания снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал на
змеевик теплообменника. При необходимости соорудите навес от снега на
опоре.
7.1.3 Требования к месту установки внутреннего блока
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
разделе «2Общая техника безопасности» [410].
