15 | Утилизация
Руководство по применению для установщика
263
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
15.1.2 Режим сбора
Перед сбором хладагента убедитесь, что электронные терморегулирующие
вентили открыты. Когда питание включено, открытие вентилей необходимо
выполнить в режиме сбора.

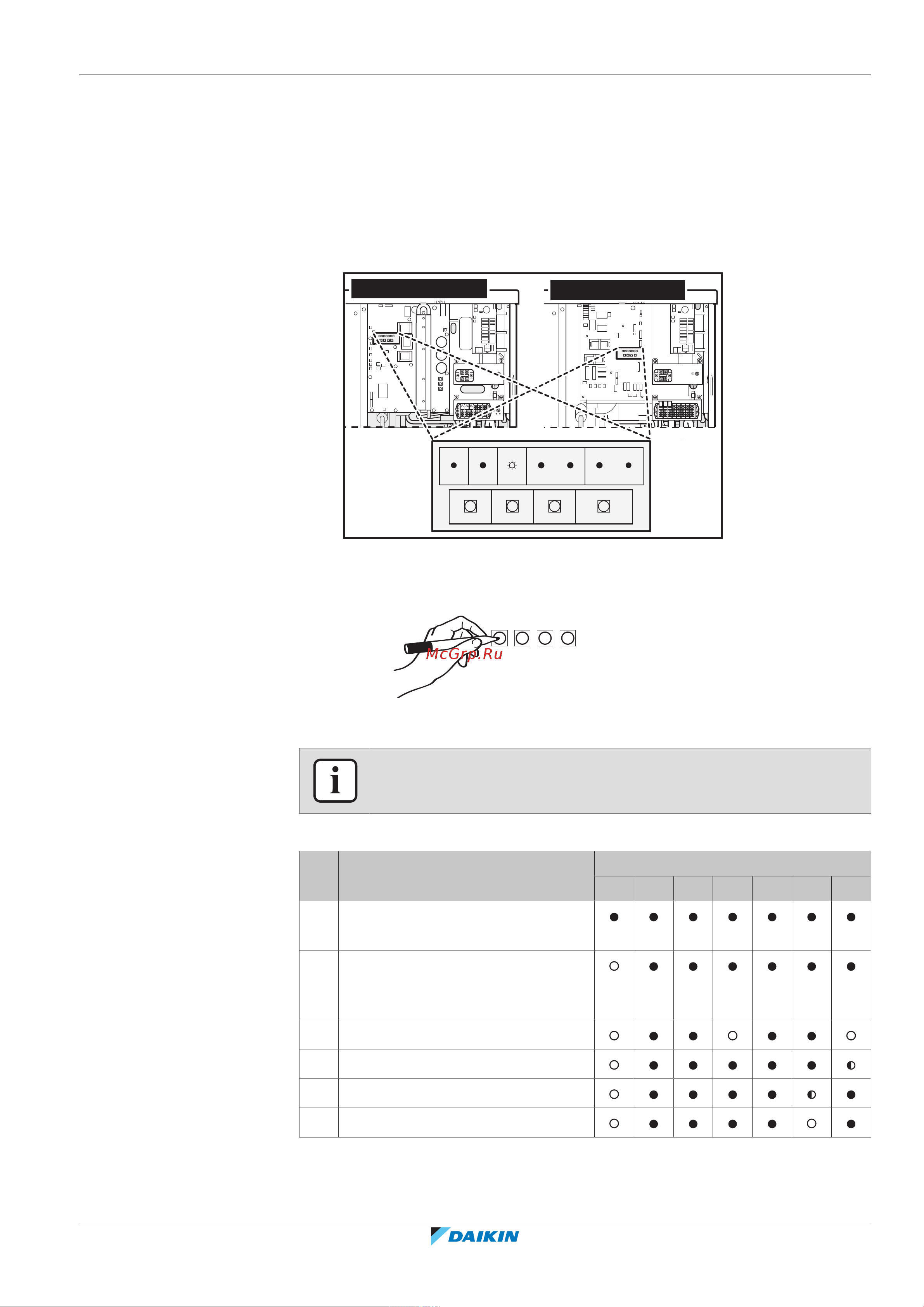

Компоненты
Для активации/деактивации режима сбора вам потребуются следующие
компоненты:
SET
BS1
MODE
BS2 BS3 BS4
RETURN
PUMP DOWN
H1P H2P H3P H4P H5P H6P H7P
DEMANDL.N.O.P.HWLMODE TEST
EPRA14~18DAV3
EPRA14~18DAW1
H1P~H7P Дисплей с 7 светодиодами
BS1~BS4 Нажимные кнопки. Нажимайте кнопки продолговатым токонепроводящим
предметом (например, закрытой колпачком шариковой ручкой), чтобы
избежать контакта с деталями под напряжением.
Для активации режима сбора
ИНФОРМАЦИЯ
Если запутались, нажмите BS1, чтобы вернуться к показаниям по умолчанию.
Перед сбором хладагента активируйте режим сбора следующим образом:
# Действие Дисплей с 7 светодиодами
(a)
H1P H2P H3P H4P H5P H6P H7P
1 Начните с ситуации по
умолчанию.
2 Нажмите и в течение 5секунд
удерживайте нажатой кнопку
BS1.
3 Нажмите кнопку BS2 9раз.
4 Нажмите кнопку BS3 один раз.
5 Нажмите кнопку BS2 один раз.
6 Нажмите кнопку BS3 один раз.
