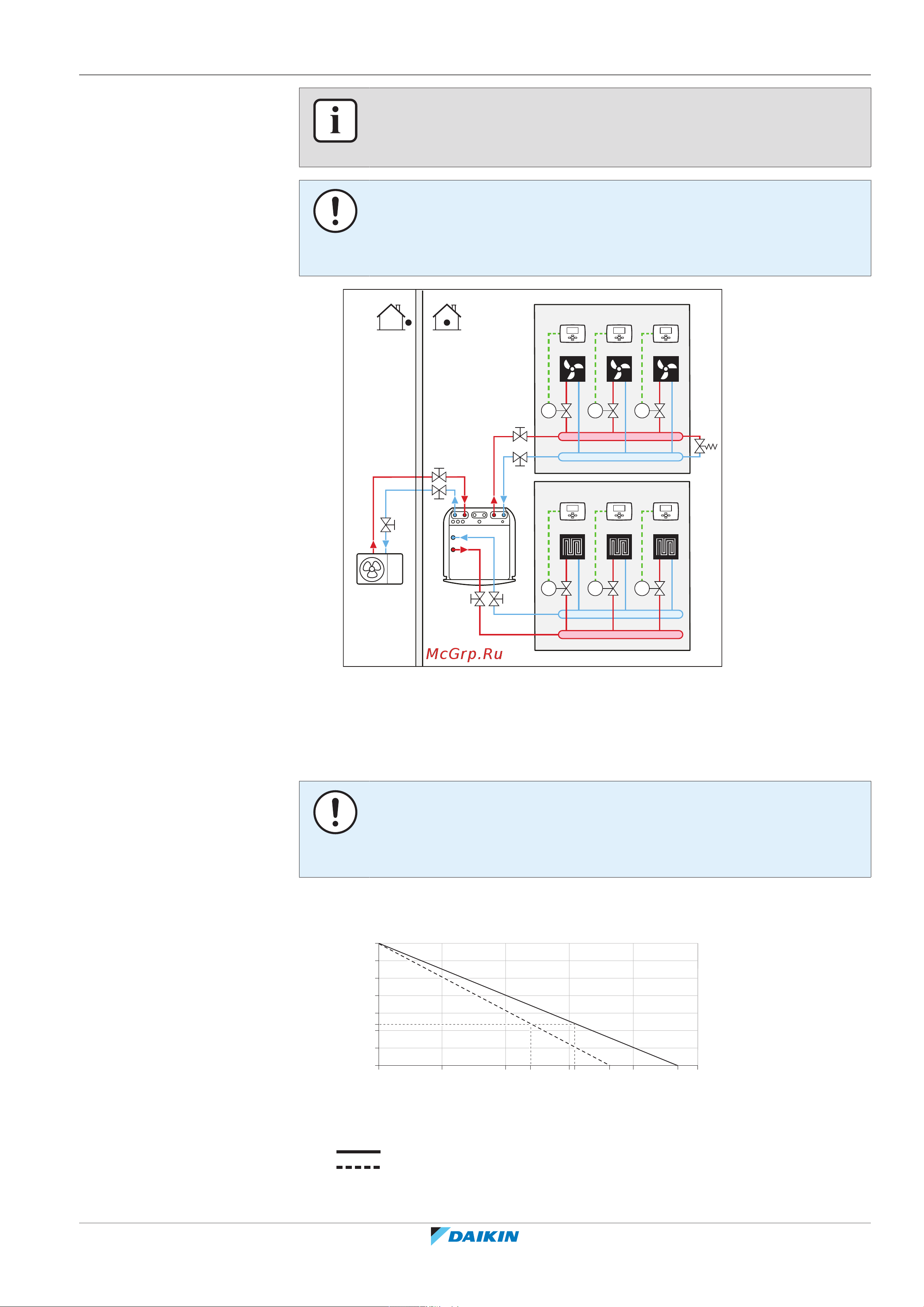

8 | Монтаж трубопроводов
Руководство по применению для установщика
75
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
ИНФОРМАЦИЯ
Тем не менее для критически важных процессов и помещений с высокой
тепловой нагрузкой может потребоваться больший объем воды.
ОБРАТИТЕ ВНИМАНИЕ
Когда циркуляция в каждом контуре нагрева/охлаждения помещения
контролируется дистанционно управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при закрытых клапанах.
M2
aaa
M3M1
M2
aaa
M3M1
b
c
cc
c
c
c
c
a Отдельный комнатный термостат (дополнительное оборудование)
b Перепускной клапан избыточного давления (поставляется в качестве
дополнительного оборудования)
c Запорный вентиль
Максимальный объем воды
ОБРАТИТЕ ВНИМАНИЕ
Максимальный объем воды зависит от того, добавлен ли гликоль в контур воды.
Дополнительная информация относительно добавления гликоля приведена в
разделе «8.2.6Защита контура воды от замерзания» [483].
С помощью приведенного ниже графика определите, какой максимальный
объем воды соответствует рассчитанному предварительному давлению.
20
2,4
2,1
1,8
1,5
1,2
0,9
1
0,6
0,3
70 120
175
140 200 255
220
270
A
B
A Предварительное давление (бар)
B Максимальный объем воды (л)
Вода
Вода + гликоль
