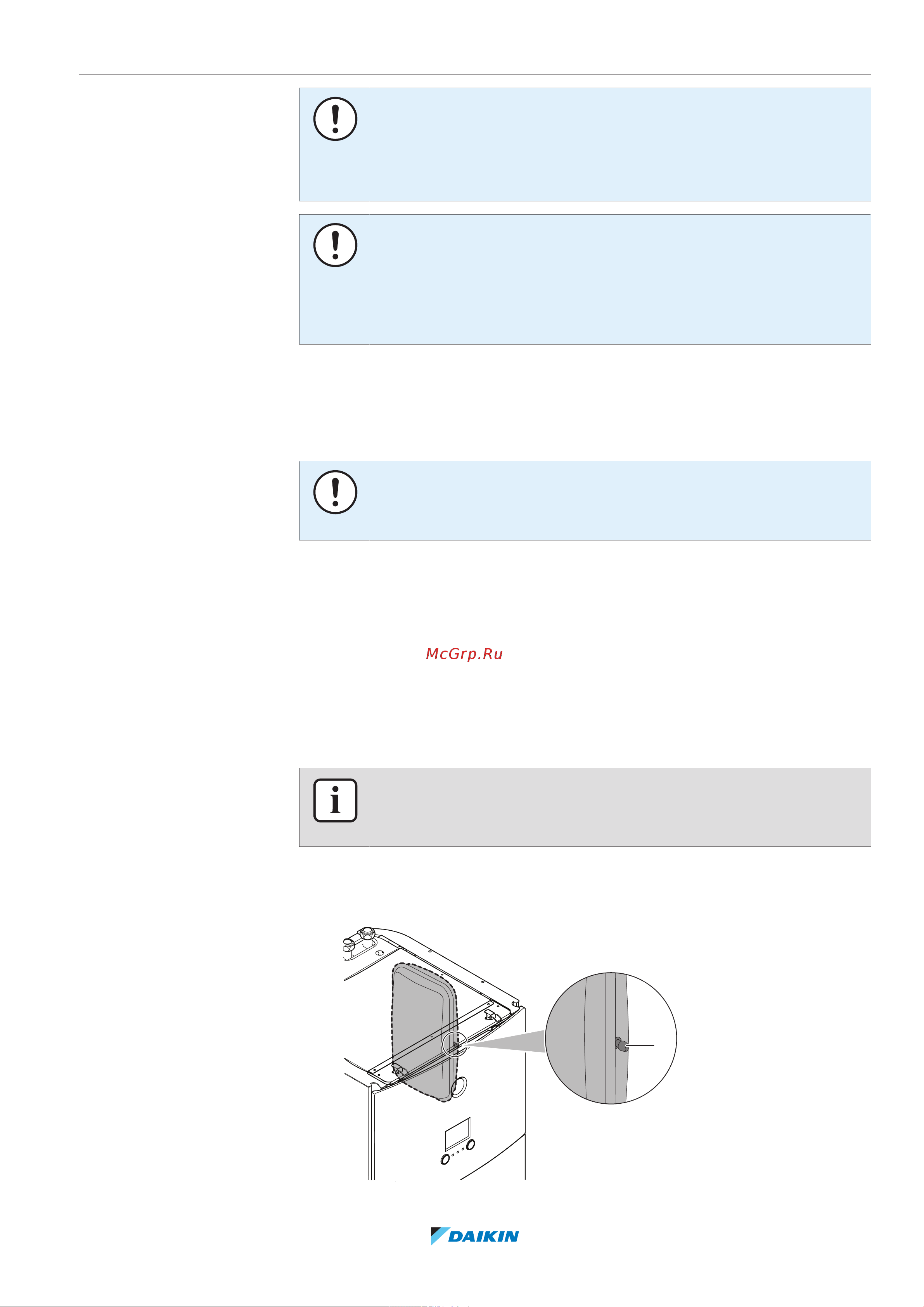

![Daikin ETVZ16S23EA6V [77/300] Монтаж трубопроводов](/views2/1797334/page77/bg4d.png)
8 | Монтаж трубопроводов
Руководство по применению для установщика
77
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02
ОБРАТИТЕ ВНИМАНИЕ
В случае низкой температуры контура воды, в который добавлен гликоль,
расход НЕ отображается на интерфейсе пользователя. В этом случае
минимальный расход можно проверить посредством теста насоса (убедитесь в
том, что на интерфейсе пользователя НЕ отображается ошибка 7H).
ОБРАТИТЕ ВНИМАНИЕ
Когда управление циркуляцией в каждом или в определенном контуре нагрева
помещения осуществляется посредством дистанционно управляемых клапанов,
важно поддерживать минимальный расход, даже если все клапаны закрыты.
Если невозможно достичь минимального расхода, формируется ошибка расхода
7H (нет нагрева или работы).
См. рекомендуемую процедуру в разделе «11.4Перечень проверок во время
пуско-наладки» [4224].
8.1.4 Изменение предварительного давления в расширительном баке
ОБРАТИТЕ ВНИМАНИЕ
Регулировка предварительного давления в расширительном баке должна
выполняться ТОЛЬКО лицензированным монтажником.
Стандартное предварительное давление в расширительном баке составляет
1 бар. Если предварительное давление требуется изменить, то примите во
внимание следующие указания.
▪ Для создания предварительного давления в расширительном баке
используйте только осушенный азот.
▪ Создание в расширительном баке ненадлежащего давления приведет к
сбоям в работе системы.
Чтобы создать предварительное давление в расширительном баке, с агрегата
необходимо снять распределительную коробку. См. раздел .
ИНФОРМАЦИЯ
Для задания предварительного давления необходим доступ к расширительному
баку спереди или слева.
Изменение предварительного давления в расширительном баке производится
путем выпуска или повышения давления азота через клапан Шредера в
расширительном баке.
a
a Клапан Шредера
