4 | Информация о блоке
Руководство по применению для установщика
23
EPRA14~18DAV3+W1 + ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644739-1 – 2021.02

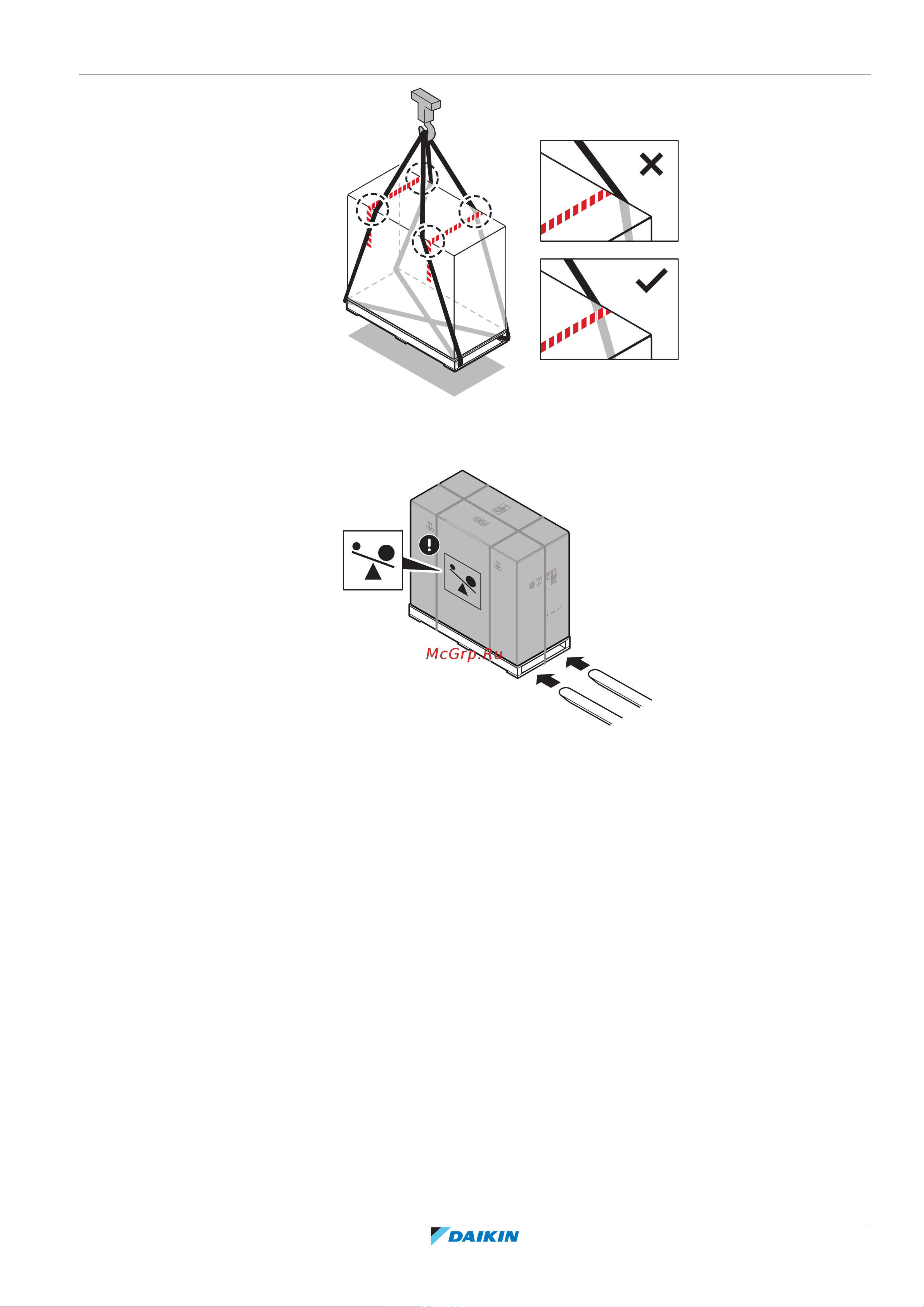

Вилочный погрузчик или гидравлическая тележка для поддонов
Вставляйте вилы под поддон с тяжелой стороны.
Вручную
После распаковки переносите агрегат за закрепленные на нем стропы.
См. также:
▪ «4.2.2Чтобы распаковать наружный агрегат» [424]
▪ «7.3.4Установка наружного блока» [462]
