3 Установка и монтаж
Руководство по монтажу
13
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1448407_00 – 06/2019 – RU

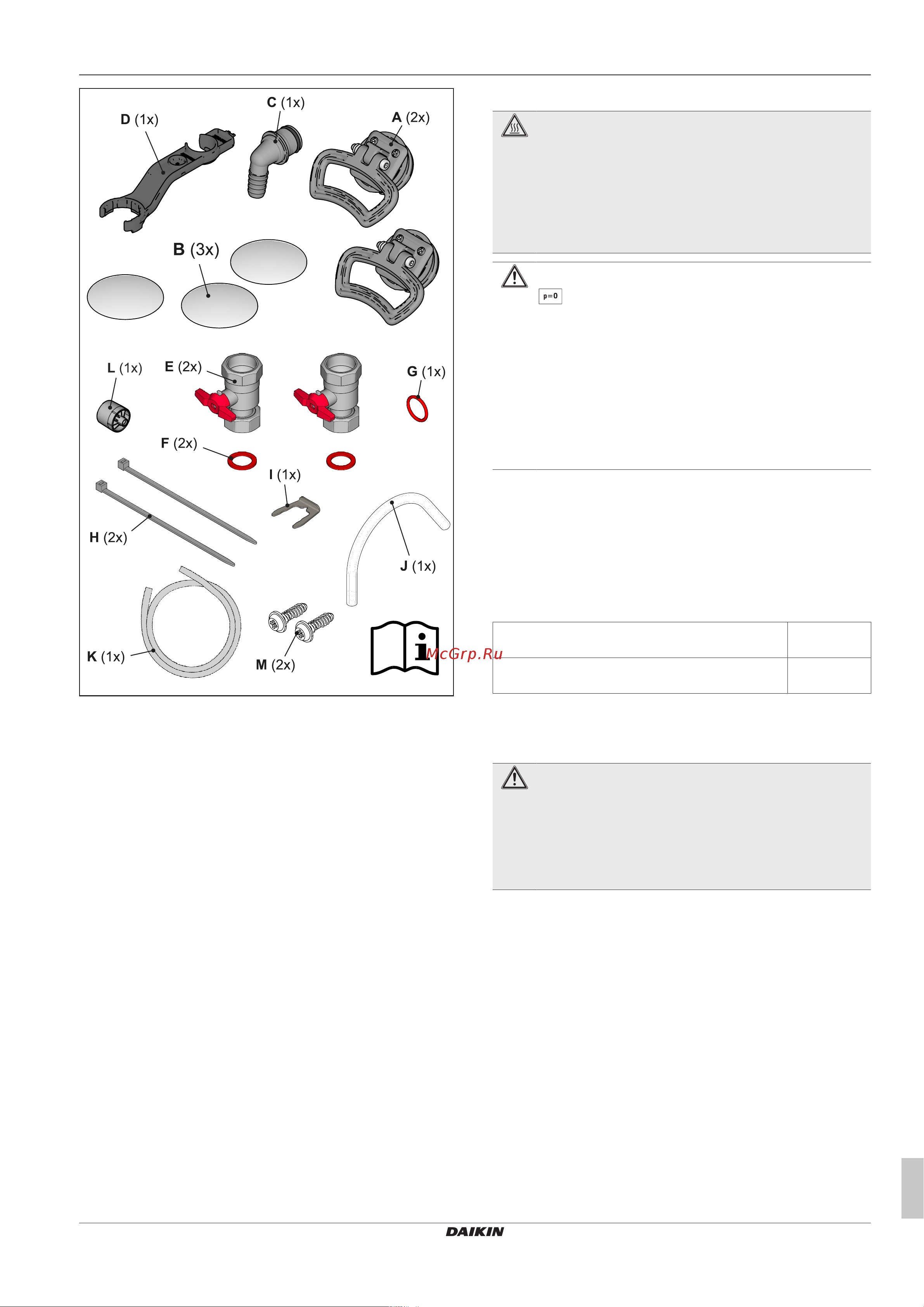

Рис.3-5 Содержимое пакета с принадлежностями
A Ручки (требуются только для транспортировки)
B Защитная накладка
C Соединительная деталь шланга для устройства защи-
ты от переливания
D Монтажный ключ
E Шаровой кран
F Плоская уплотнительная прокладка
G Уплотнительное кольцо
H Кабельная стяжка
I Вставные скобы
J Продувочный шланг
K Крышка сливного шланга
L Поворотная кнопка контроллера
M Винты для кожуха
Другие принадлежности для внутреннего блока см. в прайс-ли-
сте.
3.3 Установка теплового насоса
3.3.1 Выбор места размещения
Место установки внутреннего блока должно соответствовать
следующим минимальным требованиям (см. также Глава 1.2.3).
Площадь монтажа
▪ Пол должен быть ровным и гладким, а также иметь достаточ-
ную несущую способность: 1050кг/м² с добавлением запа-
са прочности. При необходимости установите гнездо.
▪ Учитывайте установочные размеры (см. Глава 3.1).
Минимальное расстояние
ОПАСНО! РИСК ОЖОГОВ
Пластмассовые стенки бака на внутреннем блоке могут
при внешнем тепловом воздействии (>80°C) распла-
виться, а в экстремальных случаях - загореться.
▪ Установка внутреннего блока допускается на рас-
стоянии не менее 1м от других источников тепла
(>80°C) (электрообогревателей, газовых нагрева-
телей, каминов идр.) и от горючих материалов.
ПРЕДОСТЕРЕЖЕНИЕ
Установка внутреннего блока на недостаточной
высоте относительно плоских солнечных коллекторов
(верхняя кромка накопительного бака выше нижней
кромки коллектора) приводит к невозможности полного
опорожнения безнапорной гелиосистемы во внешней
зоне.
▪ В случае подключения к гелиосистеме устанавли-
вайте внутренний блок достаточно низко относи-
тельно плоских коллекторов (учитывая при этом ми-
нимально необходимый уклон соединительных ли-
ний гелиосистемы).
Рекомендованные минимальные отступы:
От стены: (задняя сторона) ≥100мм, (боковины) ≥500мм
До потолка: ≥1200мм, не менее 480мм.
Отступ от наружного блока:
При выборе места монтажа необходимо учитывать данные из
таблицы Таб. 3-2.
Максимальная длина линий между внутренним и
наружным блоком
50м
Макс. разность высот между внутренним блоком
и наружным блоком
10м
Таб.3-2
3.3.2 Установка устройства
ПРЕДУПРЕЖДЕНИЕ
В незаполненном состоянии центр тяжести внутренне-
го устройства смещается в верхнюю часть, что опасно
опрокидыванием при транспортировке. Это может под-
вергнуть опасности людей или повредить устройство.
▪ Закрепите внутреннее устройство, аккуратно пере-
мещайте его, используйте ручки.
Необходимые условия
▪ Место установки соответствует нормам, действующим в стра-
не эксплуатации, а также минимальным требованиям, описан-
ным вГлава 3.3.1.
