3 Установка и монтаж
Руководство по монтажу
28
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1448407_00 – 06/2019 – RU

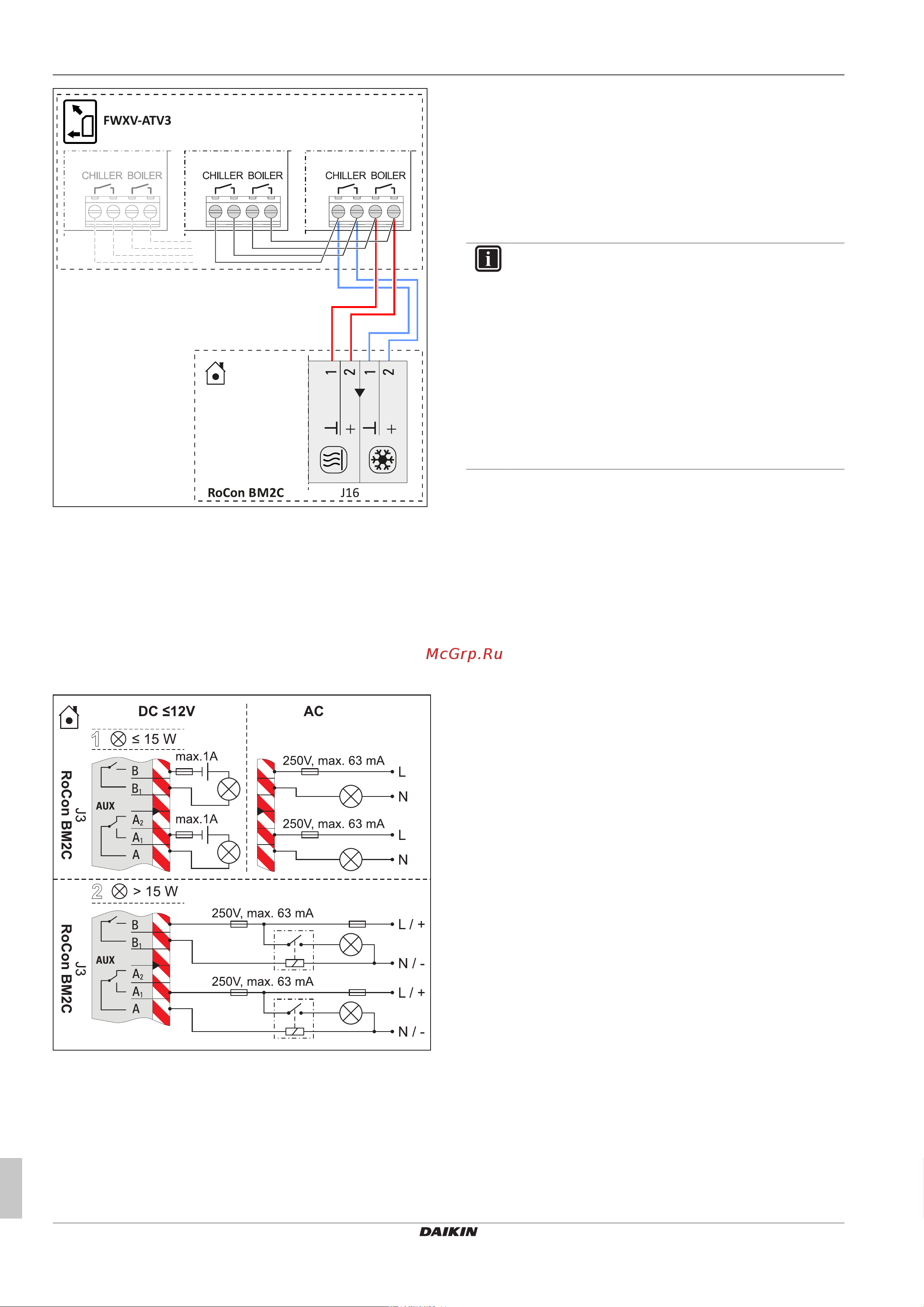

Рис.3-44 Подключение FWX(V/M)-AATV3
3.7.13 Подключение переключающих
контактов (выходы AUX)
Переключающие контакты (выход AUX) могут использоваться
для различных параметрируемых функций.
Переключающий контакт A-A1-A2 включается при наступлении
настроенных в параметре [AUX switching function] условий
[→Main menu →Settings →Inputs/Outputs] (см. руководство по
эксплуатации контроллера).
Рис.3-45 Подключение переключающего контакта (выход
AUX)
Применяемые согласно варианту 2 (подключаемая мощность
>15ватт) реле должны быть предназначены для 100%-ной
продолжительности включения.
Клеммы B+B1 не назначаются этим устройствам или предназна-
чены для дополнительных функций.
Применяемые согласно варианту 2 (подключаемая мощность
>15ватт) реле должны быть предназначены для 100%-ной
продолжительности включения.
Переключающий контакт A-A1-A2 может применяться, напри-
мер, для управления теплогенератором в бивалентных систе-
мах отопления, состоящих из внутреннего блока и котла на газо-
вом или на жидком топливе. Примеры подключения гидравличе-
ской системы показаны в главе«Гидравлическое подключение»
в справочнике для монтажников.
ИНФОРМАЦИЯ
С подключенным A2F или конденсационным котлом
G‑plus параметр [AUX switching function ] и параметр
[AUX wait time] должны быть настроены согласно нуж-
ной функции [→Main menu →Settings →Inputs/
Outputs].
См. руководство к контроллеру → глава «Настройки па-
раметров».
С подробной информацией по электрическому подклю-
чению и настройкам параметров для подобных бива-
лентных систем отопления можно ознакомиться в Ин-
тернете (www.daikin.com) или у обслуживающего вас
сервисного партнера компании.
3.7.14 Низкотарифное подключение к сети
(HT/NT)
Если наружный блок подключен к низкотарифному подключе-
нию к сети, беспотенциальный переключающий контакт S2S
приемника, который обрабатывает выходной сигнал низкота-
рифного подключения к сети от энергоснабжающего предприя-
тия (EVU), должен быть подключен к штекеру J8, разъем EVU на
печатной плате RoCon BM2C (см. Рис. 3-46).
При настройке параметра [HT/NT function] >0 [→Main menu
→Settings →Inputs/Outputs] в периоды высокого тарифа отклю-
чаются определенные компоненты системы (см. руководство по
эксплуатации контроллера).
Распространены следующие типы низкотарифного подключения
к сети:
▪ Тип 1: При данном виде низкотарифного подключения к сети
электропитание наружного блока теплового насоса не преры-
вается.
▪ Тип 2: При данном виде низкотарифного подключения к сети
электропитание наружного блока теплового насоса прерыва-
ется после определенного промежутка времени.
▪ Тип 3: При данном виде низкотарифного подключения к сети
электропитание наружного блока теплового насоса прерыва-
ется немедленно.
Беспотенциальный переключающий контакт S2S может быть
выполнен в качестве размыкающего или замыкающего переклю-
чающего контакта.
▪ При варианте исполнения в качестве размыкающего контакта
должен быть настроен параметр [HT/NT contact] = 1 [→Main
menu →Settings →Inputs/Outputs]. При отправке сигнала низ-
кого тарифа от энергоснабжающего предприятия (EVU) раз-
мыкается переключающий контакт S2S. Установка переключа-
ется на «Принудительное ВЫКЛ.». При повторной отправке
сигнала беспотенциальный переключающий контакт S2S за-
мыкается, а система продолжает работу.
▪ При варианте исполнения в качестве замыкающего контакта
должен быть настроен параметр [HT/NT contact] = 0 [→Main
menu →Settings →Inputs/Outputs]. При отправке сигнала низ-
кого тарифа от энергоснабжающего предприятия (EVU) замы-
кается переключающий контакт S2S. Установка переключает-
ся на «Принудительное ВЫКЛ.». При повторной отправке сиг-
нала беспотенциальный переключающий контакт S2S размы-
кается, а система продолжает работу.
