3 Установка и монтаж
Руководство по монтажу
18
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1448407_00 – 06/2019 – RU

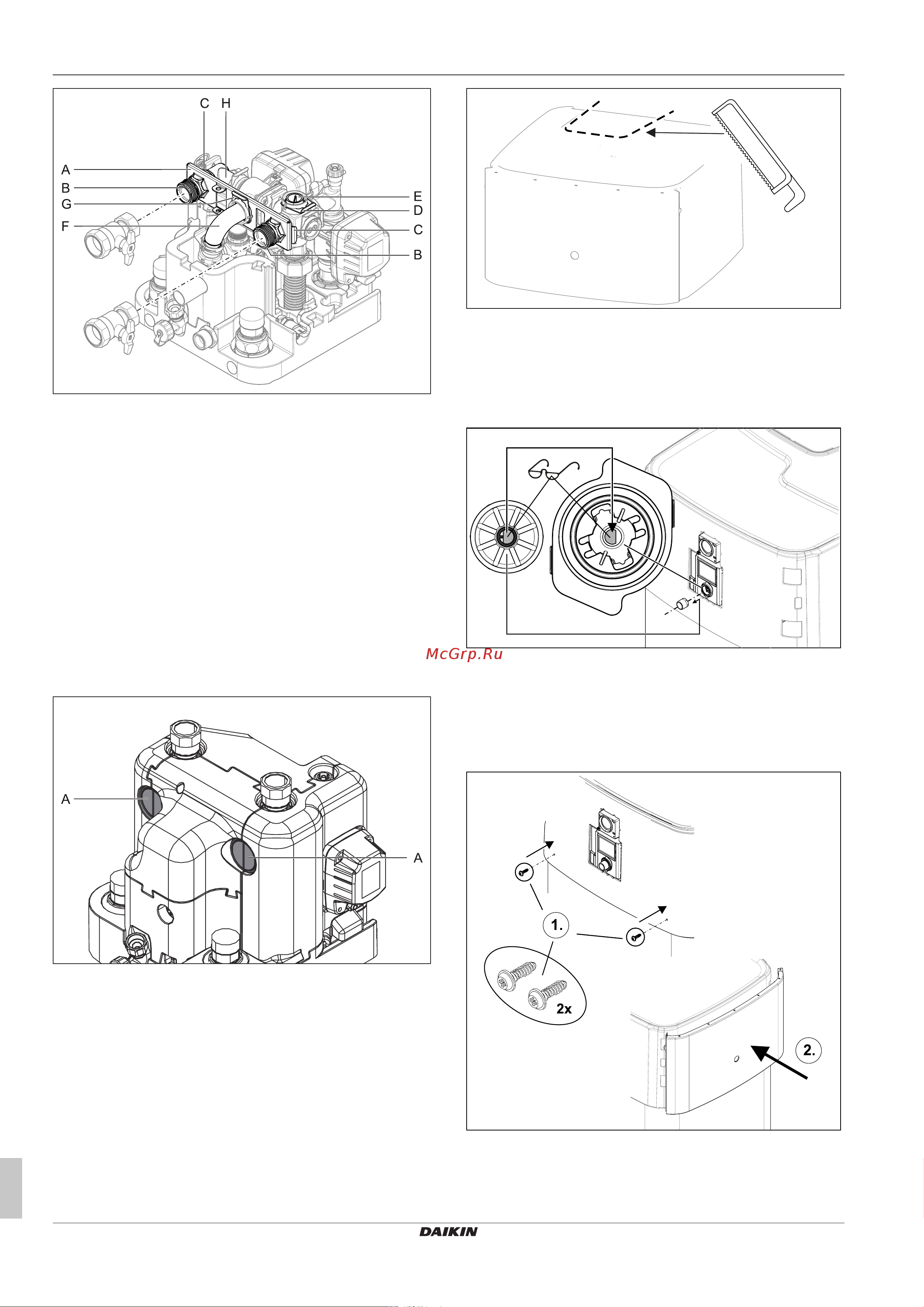

Рис.3-20 Направленность подключений подающей и обрат-
ной линий системы отопления назад
10 Установить крепежную пластину между коленом и его гори-
зонтальным креплением, а затем вставить колено (Рис. 3-20,
поз.F) через среднее отверстие крепежной пластины в его
крепление.
11 Вновь зафиксировать колено вставной скобой (Рис. 3-20,
поз.G) в его креплении.
12 Вставить обе соединительные муфты (Рис. 3-20, поз.B) че-
рез крепежную пластину в боковые крепления.
13 Зафиксировать обе соединительные муфты вставными ско-
бами (Рис. 3-20, поз.C) в их креплениях.
14 Вставить пробку (Рис. 3-20, поз.E) в верхнее крепление.
15 Зафиксировать пробку вставной скобой (Рис. 3-20, поз.D).
16 Вырезать боковые отверстия теплоизоляции (Рис. 3-21,
поз.A) соответствующим инструментом.
Рис.3-21 Вырезы в теплоизоляции
3.4.8 Открытие кожуха
1 При направленности подключений подающей и обратной ли-
ний системы отопления вверх: отсоедините кожух специаль-
ным инструментом вдоль перфорации.
Рис.3-22 Открытие кожуха
3.4.9 Крепление поворотной кнопки к
контроллеру
1 Установить поворотную кнопку в крепление поворотной
кнопки на устройстве RoCon+ HP и нажать на нее.
Рис.3-23 Установка поворотной кнопки
3.4.10 Крепление кожуха
После полного окончания монтажа:
1 поставить винты крепления кожуха (пакет с принадлежно-
стями).
Рис.3-24 Крепление кожуха
2 Наденьте переднее стекло на поворотную кнопку RoCon+
HP. Нажимайте вверх и вниз, пока переднее стекло не будет
надежно зафиксировано.
