2 Описание изделия
Руководство по монтажу
9
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1448407_00 – 06/2019 – RU

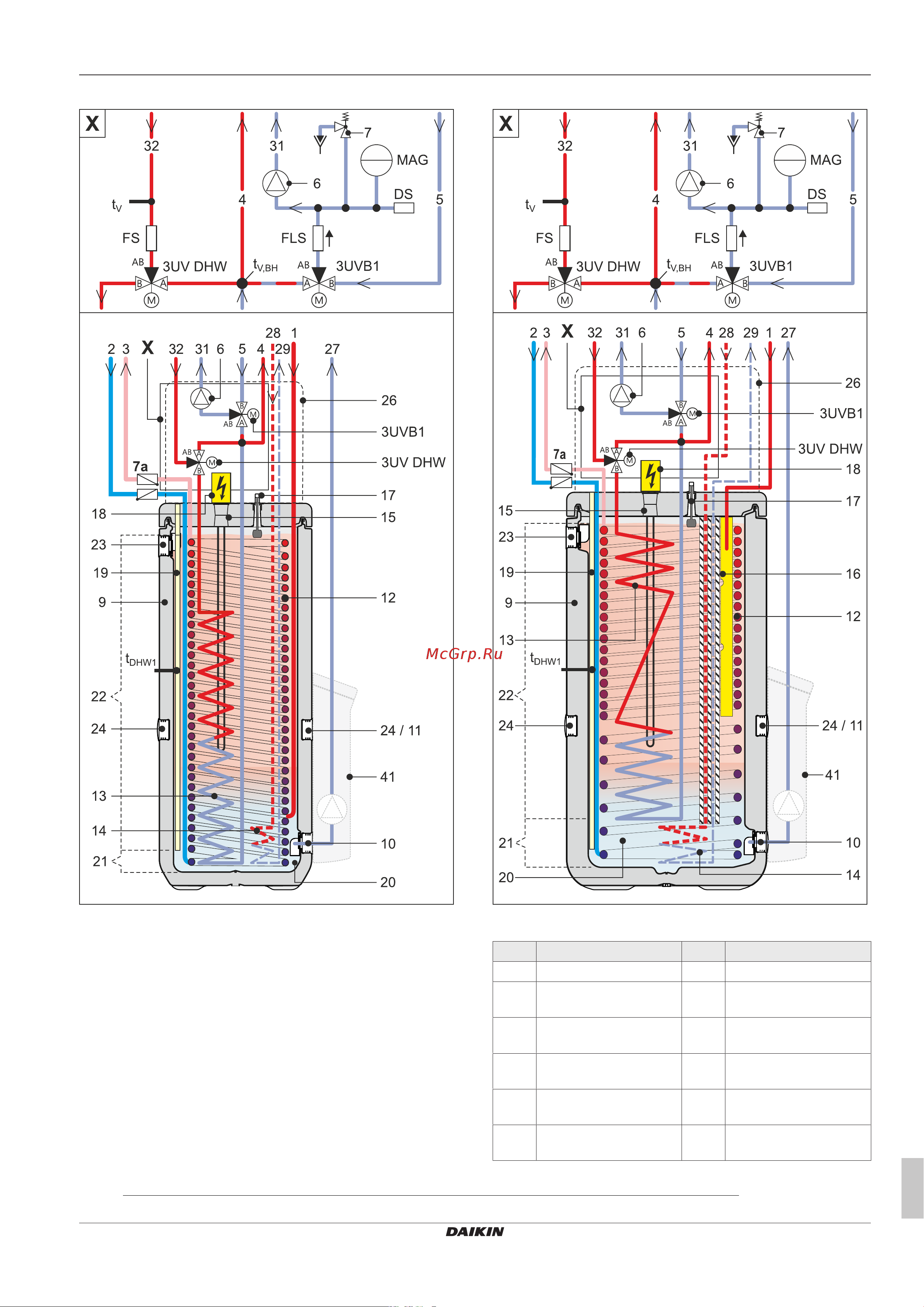

Внутренняя конструкция ETS(X/H)(B)16P30D
Рис.2-3 Конструкция и компоненты – внутренняя
конструкция ETS(X/H)(B)16P30D
(1)
Внутренняя конструкция ETS(X/H)(B)16P50D
Рис.2-4 Конструкция и компоненты – внутренняя
конструкция ETS(X/H)(B)16P50D
(1)
Поз. Обозначение Поз. Обозначение
1 Подача гелиосистемы 25 Заводская табличка
2 Подключение холодной
воды
26 Защитный кожух
3 Горячая вода 27 Обратная линия гелио-
системы
4 Подающая линия систе-
мы отопления
28 Biv – подающая линия
(только тип ETS(X/H)B)
5 Обратная линия систе-
мы отопления
29 Biv - обратная линия
(только тип ETS(X/H)B)
6 Циркуляционный насос 30 Ручной вентиляцион-
ный клапан
(1)
Пояснение см. Таб. 2-1
