Daikin ETSXB16P50DA [30/44] Заполнение системы отопления

3 Установка и монтаж

Руководство по монтажу

Daikin Altherma ETS(X/H)(B)-D

Тепловой насос (внутреннее устройство) со встроенным накопителем тепла

008.1448407_00 – 06/2019 – RU

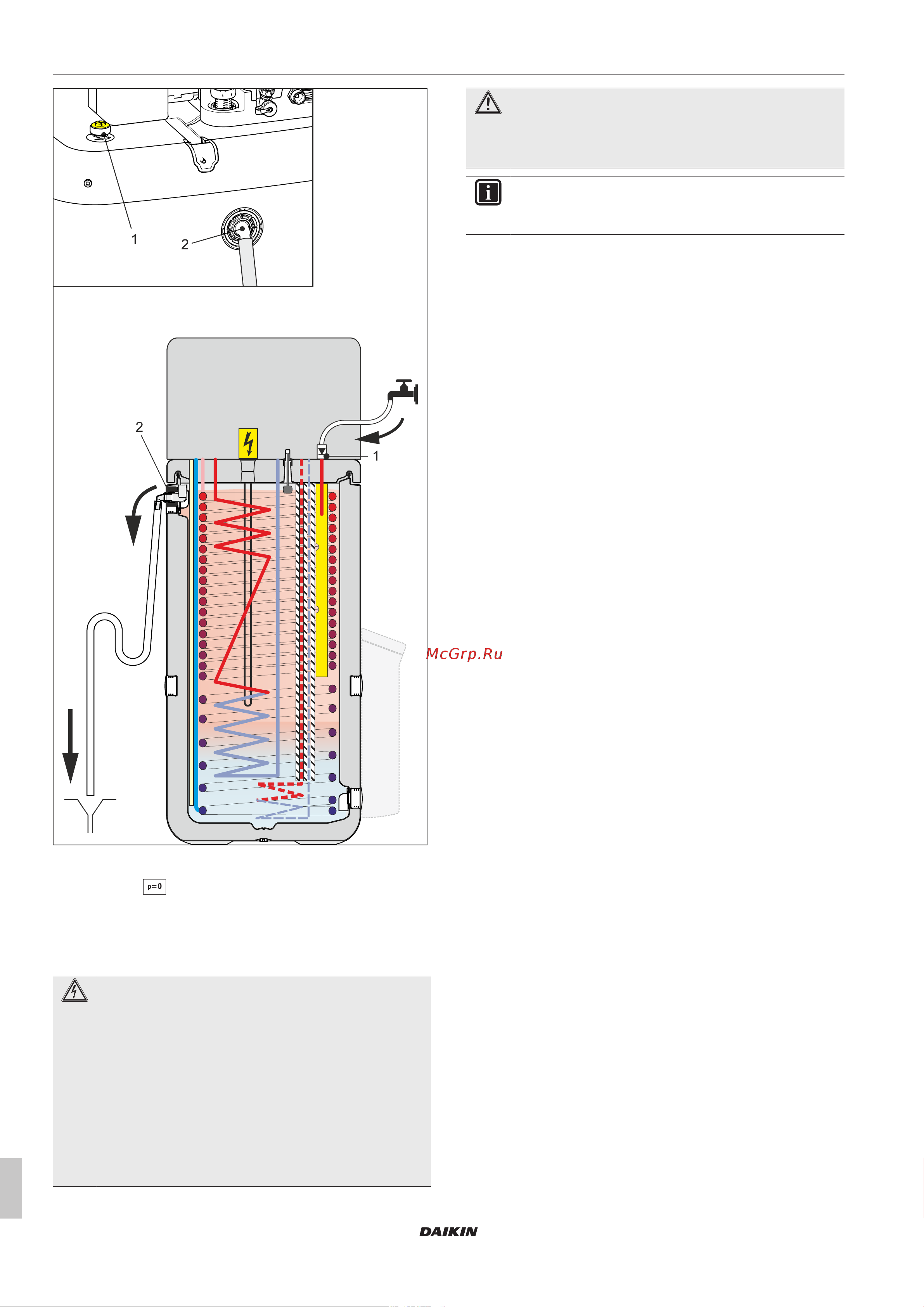

Рис.3-48 Заполнение накопительного бака — без подключен-

ной гелиосистемы DrainBack

Подача гелиосистемы

2 Устройство защиты от переливания

3.8.4 Заполнение системы отопления

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТО-

КОМ

В процессе заполнения возможен выход воды из негер-

метичных мест, что может при прикосновении к токове-

дущим частям привести к получению удара электриче-

ским током.

▪ Перед заполнением обесточить внутреннее устрой-

ство.

▪ После первого заполнения, прежде чем включать

внутреннее устройство с помощью выключателя се-

ти, следует убедиться, что все электрические части

и места соединения сухие.

ПРЕДУПРЕЖДЕНИЕ

Загрязнение питьевой воды опасно для здоровья.

▪ При заполнении системы отопления исключить воз-

врат из нее воды в трубопровод питьевой воды.

ИНФОРМАЦИЯ

Соблюдайте требования к подключению воды (см.

Глава 3.6) и качеству воды (см. Глава 1.2.6).

1 Присоединить наполнительный шланг (Рис. 3-49, поз.1) с

возвратным клапаном (1/2") и внешним манометром (уста-

навливается заказчиком) к крану KFE (Рис. 3-49, поз.2) и за-

фиксировать зажимом от соскальзывания.

2 Подсоединить сливной шланг к выпускному клапану и отве-

сти его в направлении от устройства. Открыть выпускной

клапан с подключенным шлангом и проверить другой

выпускной клапан на плотность.

3 Открыть водоспускной кран (Рис. 3-49, поз.4) подводящего

трубопровода.

4 Открыть кран KFE (Рис. 3-49, поз.2) и наблюдать за мано-

метром.

5 Заполните систему водой до достижения на внешнем мано-

метре заданного давления в системе (высота системы +2м,

при этом 1м вод. столба = 0,1бар). Предохранительный

клапан сброса давления не должен срабатывать!

6 Закрыть ручной выпускной клапан, как только в выступаю-

щей воде исчезнут пузыри.

7 Закрыть водоспускной кран (Рис. 3-49, поз.4). Кран KFE дол-

жен оставаться открытым, чтобы можно было считать напор

воды на внешнем манометре.

8 Включить электропитание внутреннего блока.

9 На контроллере RoCon+ HP в меню «Operating mode» вы-

брать режим работы «Heating» [→Main menu →Operating

mode].

– После запуска внутренний блок работает в режиме на-

грева горячей воды.

10 В режиме нагрева горячей воды постоянно проверять напор

воды на внешнем манометре и, при необходимости, долить

воду через кран KFE (Рис. 3-49, поз.2).

11 Удалить воздух из всей системы отопления, как описано в

Глава 5.3 (Открыть регулирующие вентили системы. Од-

новременно через распределитель системы теплого пола

можно заполнить и промыть систему теплого пола.).

12 Вновь проверить напор воды на внешнем манометре и, при

необходимости, долить воду через кран KFE (Рис. 3-49,

поз.2).

13 Снять шланг для заполнения (Рис. 3-49, поз.1) с возврат-

ным клапаном с крана KFE (Рис. 3-49, поз.2).
