6 Технические характеристики
Руководство по монтажу
39
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1448407_00 – 06/2019 – RU
6.4 План трубопроводов контура хладагента

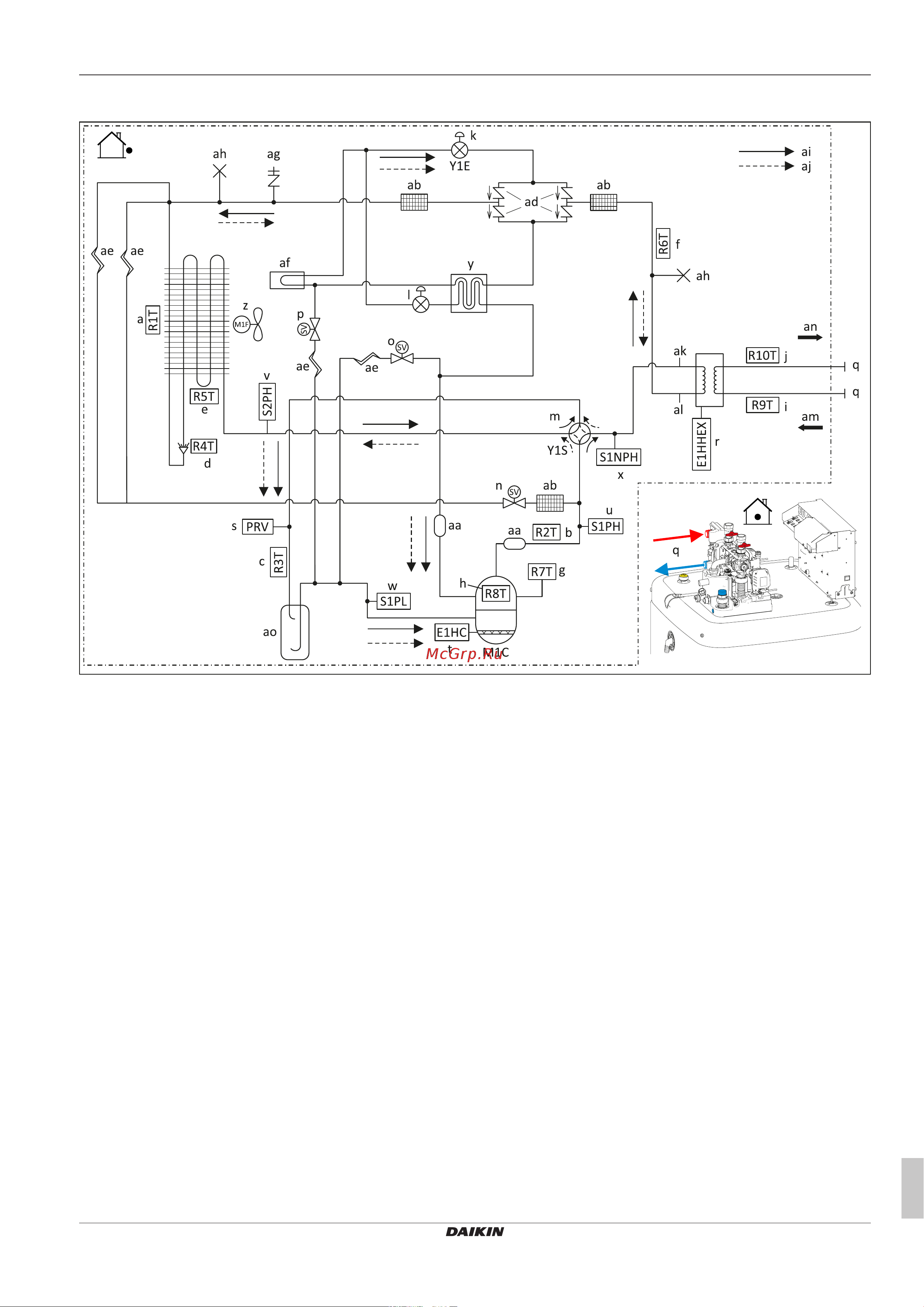

Рис.6-3 Компоненты в контуре теплового насоса
a / R1T Датчик температуры окружающей среды
b / R2T Датчик температуры (выпуск)
c / R3T Датчик температуры (откачка)
d / R4T Датчик температуры (теплообменник) (распредели-
тель)
e / R5T Датчик температуры (центральный теплообменник)
f / R6T Датчик температуры (жидкость)
g / R7T Датчик температуры (корпус компрессора)
h / R8T Датчик температуры (разъем компрессора)
i / R9T Датчик температуры на впуске воды
j / R10T Датчик температуры на выпуске воды
k / Y1E Электронный расширительный клапан (главный)
l / Y3E Электронный расширительный клапан (впрыск)
m / Y1S Электромагнитный клапан (4-ходовый)
n / Y2S Электромагнитный клапан (байпас горячего газа)
o / Y3S Электромагнитный клапан (байпас низкого давления)
p / Y4S Электромагнитный клапан (байпас впрыска)
q Винтовое соединение 1" M
r / E1 H HEX Электромагнитный клапан
s Предохранительный клапан сброса давления
t Подогрев картера
u Реле высокого давления (5,6МПа)
v Реле высокого давления (4,17МПа)
w / S1PL Реле низкого давления
x Датчик высокого давления
y Подогреватель
z Двигатель вентилятора
aa Глушитель
ab Фильтр
ac Компрессор
ad Предохранительный клапан
ae Капиллярная трубка
af PCB - охлаждение
ag Сервисный разъем -5/16" - световой сигнал
ah Зажатая труба
ai Отопление
aj Охлаждение
ak газообразный
al жидкий
am Подача воды (возврат)
an Отвод воды (подача)
ao Накопительный бак горячей воды
