Daikin ETSXB16P50DA [20/44] Подключение воды

3 Установка и монтаж

Руководство по монтажу

Daikin Altherma ETS(X/H)(B)-D

Тепловой насос (внутреннее устройство) со встроенным накопителем тепла

008.1448407_00 – 06/2019 – RU

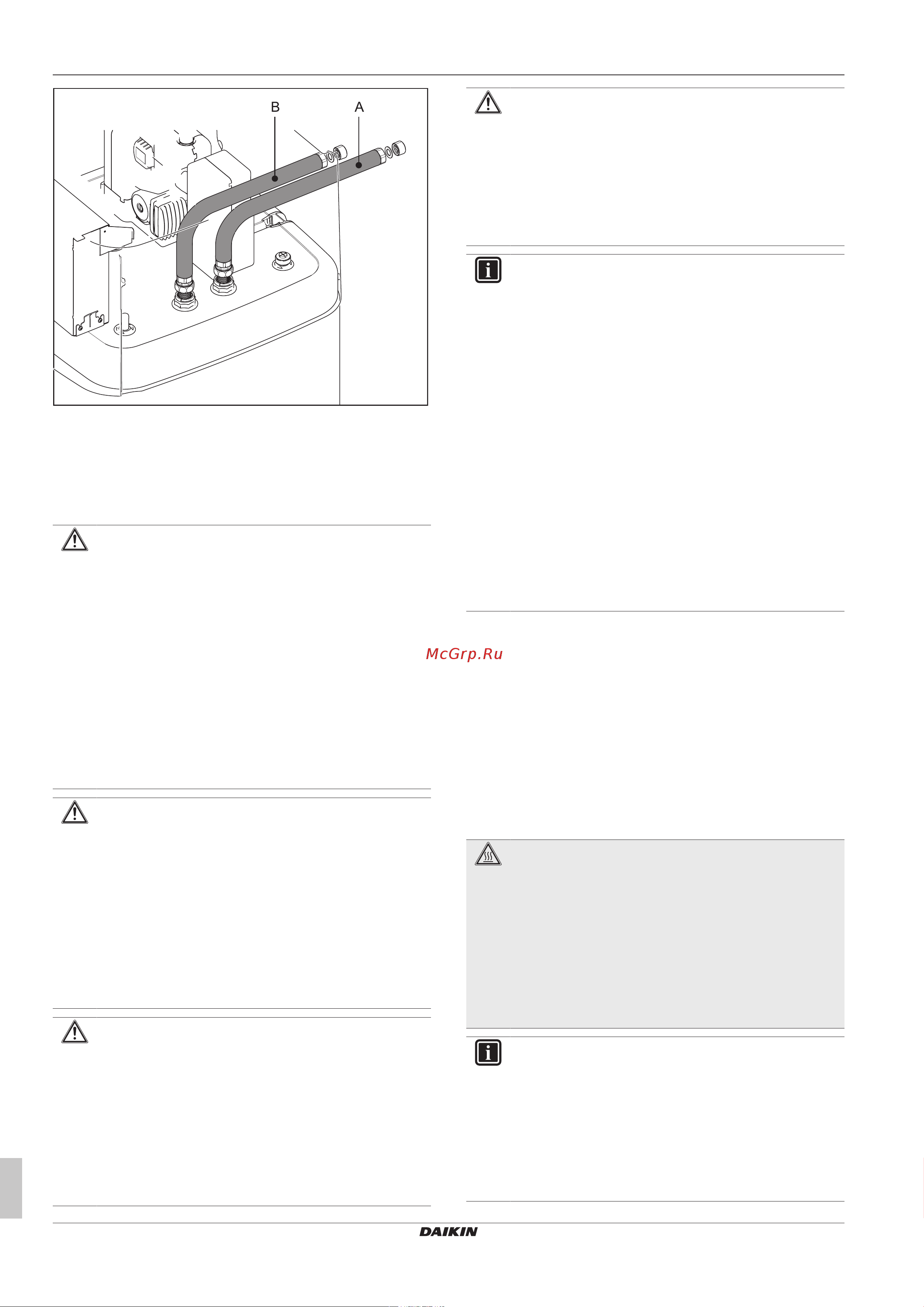

Рис.3-28 Соединительный набор P для типов устройств Biv

A Подключение для подающей линии (красный)

B Подключение для обратной линии (синий)

3.6 Подключение воды

Важные указания

ПРЕДОСТЕРЕЖЕНИЕ

При подключении внутреннего блока к системе отопле-

ния, в которой используются стальные трубы и ра-

диаторы или трубопроводы системы теплого пола без

антидиффузионного покрытия, в накопительный бак го-

рячей воды могут попадать шлам и стружка, вызывая

засорение, местный перегрев или коррозионные по-

вреждения.

▪ Перед заполнением устройства промойте подводя-

щие трубопроводы.

▪ Промыть систему распределения тепла (в суще-

ствующей системе отопления).

▪ Установите грязевой фильтр или шламоотделитель

в обратную линию системы отопления (см.

главуГлава 1.2.6).

ПРЕДОСТЕРЕЖЕНИЕ

Если внутреннее устройство подключается к подводя-

щему трубопроводу холодной воды, в котором установ-

лены стальные трубопроводы, то в теплообменник с

нержавеющей гофрированной трубой возможно попа-

дание стружки и ее оседание в нем. Это может приве-

сти к повреждениям вследствие контактной коррозии и,

как результат, к негерметичности.

▪ Перед заполнением теплообменника промыть под-

водящие трубопроводы.

▪ Установите грязевый фильтр на подачу холодной

воды (например, SAS1 или SAS2).

ПРЕДОСТЕРЕЖЕНИЕ: ТОЛЬКО ДЛЯ BIV

Если к теплообменнику для загрузки находящегося

под давлением бака солнечной энергии (см.

Глава 3.1, поз.8 + 9) подключается внешнее нагрева-

тельное устройство (например,дровяной котел), то

из-за повышенной температуры подачи на соответству-

ющих соединениях возможно повреждение или разру-

шение внутреннего блока.

▪ Следует ограничить температуру подачи для

внешнего нагревательного устройства до макси-

мум 95°C.

ПРЕДОСТЕРЕЖЕНИЕ

Попадание воздуха в контур воды системы отопления

и качество воды системы отопления, не соответствую-

щее параметрам, указанным в главе Глава 1.2.5, могут

вызвать коррозию в системе. Продукты коррозии (ча-

стицы), которые возникают в результате, могут засо-

рять насосы и клапаны и привести к неисправности.

▪ Устройства нельзя соединять с помощью паропро-

ницаемых гибких кабелей.

ИНФОРМАЦИЯ

Согласно EN12828 на или в непосредственной близо-

сти от теплогенератора должен устанавливаться

предохранительный клапан, с помощью которого огра-

ничивается максимально допустимое рабочее давле-

ние в системе отопления. Между теплогенератором и

предохранительным клапаном не должны находиться

гидравлические запорные элементы.

Возможный выступающий пар или вода системы отоп-

ления должны отводиться защищенным от заморажи-

вания, безопасным и контролируемым способом через

соответствующий выпускной трубопровод, выполнен-

ный с постоянным уклоном.

К устройству Daikin Altherma 3 H HT ECH

O должен

быть подключен мембранный расширительный сосуд

достаточных размеров, настроенный для системы

отопления. Между теплогенератором и мембранным

расширительным сосудом не должны находиться гид-

равлические запорные элементы.

Мы рекомендуем установить для заполнения системы

отопления механический манометр.

▪ Для трубопроводов питьевой воды соблюдайте положения

стандартов EN806, DIN1988, которые также применяются к

национальным правилам для установок для питьевой воды.

▪ Для возможности отказа от циркуляционного трубопровода

следует установить внутренний блок вблизи места отбора во-

ды. Если циркуляционный трубопровод требуется в обяза-

тельном порядке, то его следует устанавливать согласно схе-

мам, приведенным в разделе «Присоединение системы» в

справочнике для монтажников.

3.6.1 Подключение трубопроводов

гидравлической системы

ОПАСНО! РИСК ОЖОГОВ

Существует опасность ошпаривания при заданной тем-

пературе горячей воды свыше 65°C. Это может

произойти при использовании солнечной энергии, при

подключенном внешнем нагревательном устройстве,

если активированы функции защиты от легионелл, а

также если заданная температура горячей воды уста-

новлена выше 65°C или с активированной функцией

Smart Grid.

▪ Выполните монтаж защиты от ошпаривания (смеси-

тель горячей воды (например, VTA32).

ИНФОРМАЦИЯ

Внутренний блок оснащен датчиком давления. Давле-

ние в системе контролируется электронным способом

и может отображаться при включении устройства.

Тем не менее, мы рекомендуем установить механиче-

ский манометр, например, между внутренним блоком и

мембранным расширительным сосудом.

▪ Установите манометр так, чтобы он был хорошо ви-

ден при заполнении.
