Daikin ETSXB16P50DA [22/44] Электрическое подключение

3 Установка и монтаж

Руководство по монтажу

Daikin Altherma ETS(X/H)(B)-D

Тепловой насос (внутреннее устройство) со встроенным накопителем тепла

008.1448407_00 – 06/2019 – RU

7 Подключение мембранного расширительного сосуда (см.

Рис. 3-33)

▪ Подключите мембранный расширительный сосуд с доста-

точным объемом, предварительно установленную для си-

стемы отопления. Между теплогенератором и предохрани-

тельным клапаном не должны находиться гидравлические

запорные элементы.

▪ Поместите мембранный расширительный сосуд в удобное

для доступа положение (техобслуживание, замена деталей)

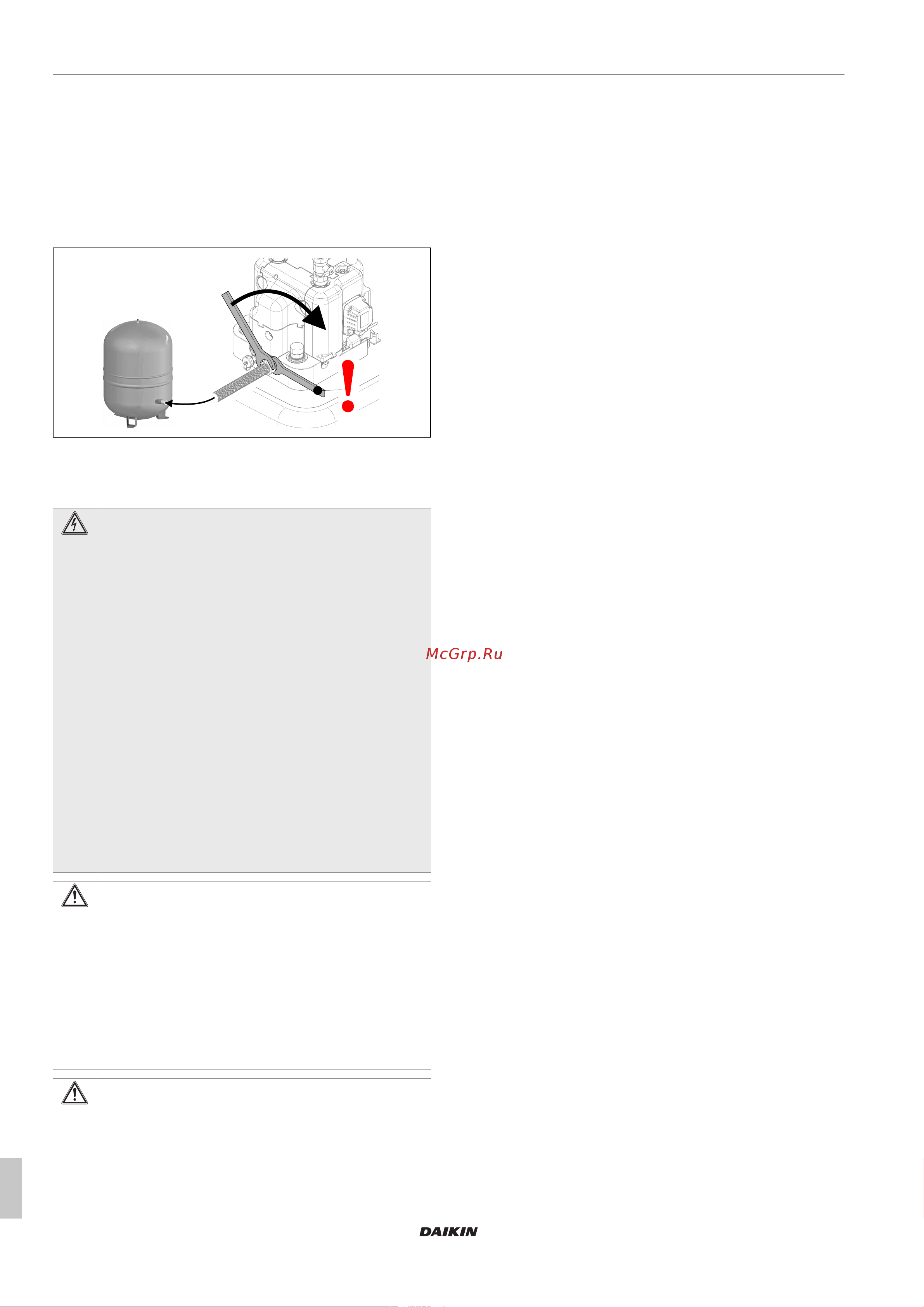

Рис.3-33 Монтаж мембранного расширительного сосуда

3.7 Электрическое подключение

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТО-

КОМ

При прикосновении к токоведущим частям возможно

получение удара электрическим током и опасных для

жизни травм и ожогов.

▪ Перед началом работ на токоведущих частях, от-

ключить от сети электропитания все электриче-

ские цепи системы (выключите внешний главный

выключатель, разомкните предохранитель) и обез-

опасьте от случайного включения.

▪ Электрическое подключение и работы на электри-

ческих частях должны выполняться только специа-

листами-электриками с соблюдением действую-

щих норм и предписаний, а также инструкций энер-

госнабжающего предприятия и указания в этом ру-

ководстве.

▪ Ни в коем случае не вносите структурные измене-

ния в штекеры или другое электрооборудование.

▪ По окончанию работ сразу вновь установите ко-

жухи устройства и накладки для техобслужива-

ния устройства.

ПРЕДОСТЕРЕЖЕНИЕ

Корпус контроллера внутреннего блока может сильно

нагреваться во время работы. Это может привести к

тому, что токоведущие жилы в результате собственно-

го нагревания при эксплуатации достигают более высо-

ких температур. Поэтому такие провода должны иметь

длительную рабочую температуру 90°C.

▪ Используйте только провода с длительной рабочей

температурой ≥90°C для следующих подключений:

наружный блок теплового насоса и, в качестве оп-

ции, резервный электронагреватель (EKBUxx)

ПРЕДОСТЕРЕЖЕНИЕ

В случае повреждения провода подключения внутрен-

него блока к сети во избежание дополнительного ущер-

ба он должен быть заменен производителем, службой

технической поддержки или другим лицом соответству-

ющего уровня квалификации.

Все электронные устройства управления и защиты внутреннего

блока подключены, проверены и готовы к эксплуатации. Несанк-

ционированные изменения электрооборудования опасны и не

допускаются. За возникающий при этом ущерб ответственность

несет только эксплуатирующая организация.
