3 Установка и монтаж
Руководство по монтажу
23
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1448407_00 – 06/2019 – RU
3.7.1 Общая схема электрических
соединений

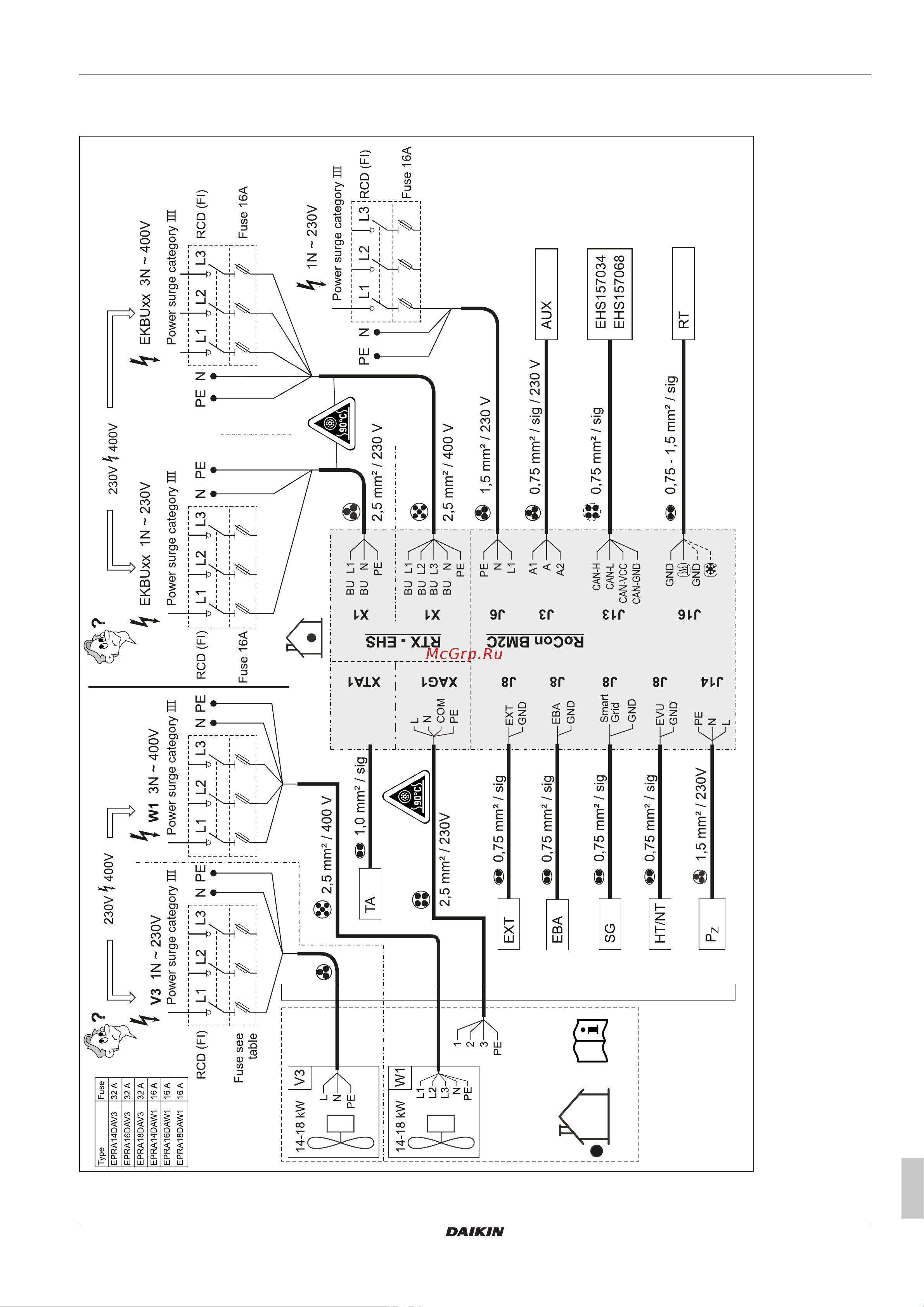

Рис.3-34 Общая схема электрических соединений: для электрического подключения при установке устройства (пояснение и рас-
положение выводов печатной платы см. Глава 6.3)
