3 Установка и монтаж
Руководство по монтажу
24
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1448407_00 – 06/2019 – RU
3.7.2 Положение печатных плат и клеммных
колодок

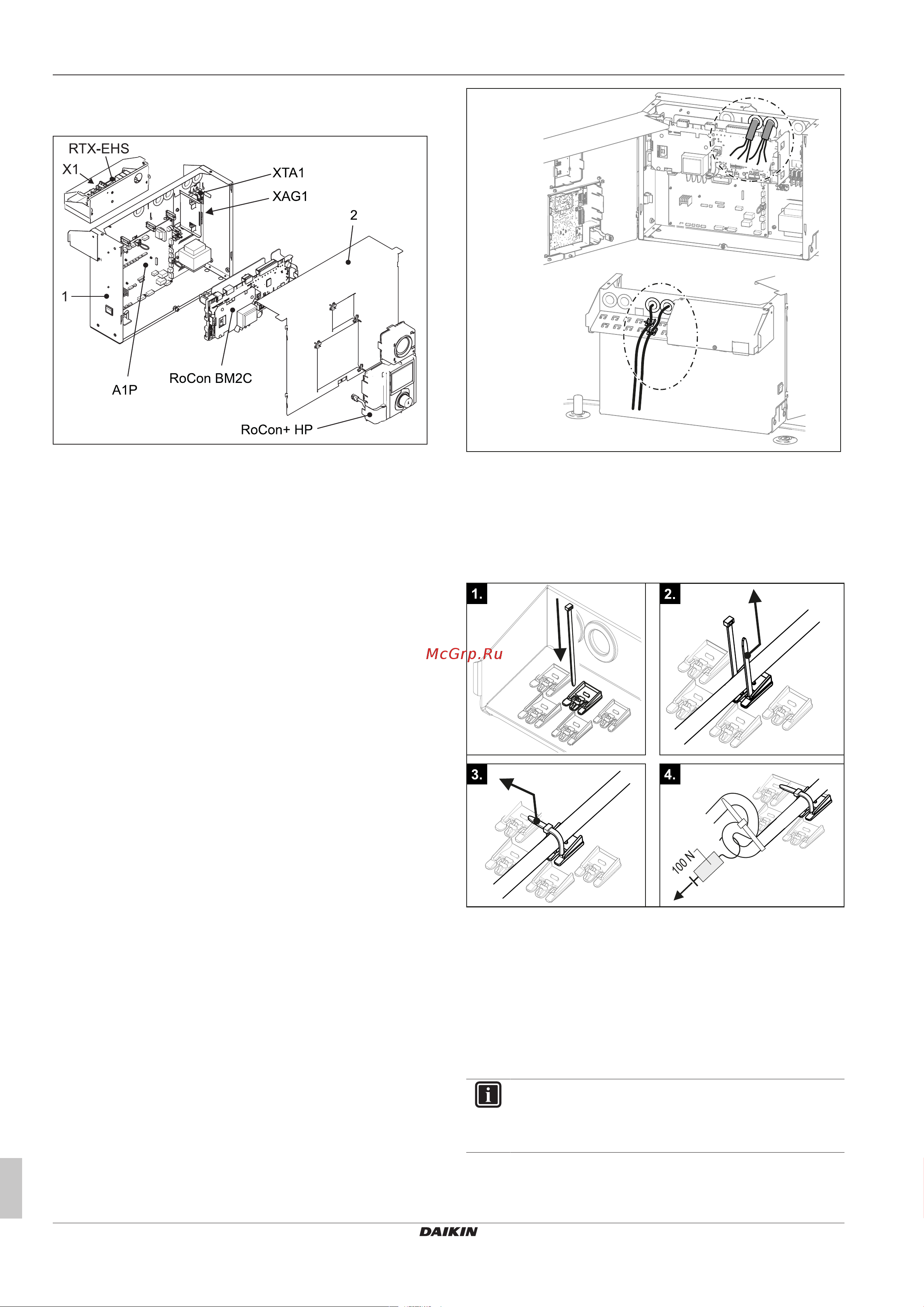

Рис.3-35 Положение печатных плат и клеммных колодок (по-
яснение см. Глава 6.3)
3.7.3 Подключение устройства к сети
Гибкий кабель для подключения к сети подключен внутри к
устройству.
1 Проверить напряжение питания (~230В, 50Гц).
2 Обесточить соответствующий распределительный ящик до-
мовой установки.
3 Подсоединить кабель для подключения внутреннего устрой-
ства к сети через устанавливаемый заказчиком, размыкаю-
щий все провода главный выключатель на распределитель-
ном ящике домовой установки (разъединитель согласно
EN60335-1). Следить за правильностью полярности.
3.7.4 Общая информация об электрическом
подключении
1 Проверьте напряжение питания.
2 Установите выключатель сети в положение «Выкл.».
3 Обесточьте автоматический выключатель на соответствую-
щем распределительном ящике домовой установки.
4 Откройте корпус контроллера (см. Глава 3.4.4).
5 Проложите кабель через один из кабельных вводов внутри
корпуса контроллера. При прокладке и укладке кабелей, ко-
торые необходимо подключить, убедитесь, что корпус
контроллера можно перевести в сервисное положение без
напряжения.
Рис.3-36 Прокладка кабеля
6 Выполните электрические подключения согласно
Глава 3.7.1 и следующим разделам.
7 Для всех подключенных к внутреннему блоку кабелей снару-
жи на корпусе контроллера следует обеспечить эффектив-
ную разгрузку от натяжения с помощью кабельных стяжек
(шаги 1–3, Рис. 3-37).
Рис.3-37 Монтаж приспособления для разгрузки от натяже-
ния и его проверка
8 Проверьте удерживающее усилие приспособления для раз-
грузки от натяжения (шаг 4, Рис. 3-37).
9 После завершения установки: закройте корпус контроллера
и при необходимости верните его в обычное положение.
3.7.5 Подключение наружного блока
теплового насоса
ИНФОРМАЦИЯ
К данному компоненту прилагается отдельное руко-
водство, содержащее в том числе и указания по уста-
новке и управлению.
1 Выполните этапы установки, описанные в Глава 3.7.4.
2 Подключите наружный блок теплового насоса к клеммной
колодке XAG1 (см. Рис. 3-38).
